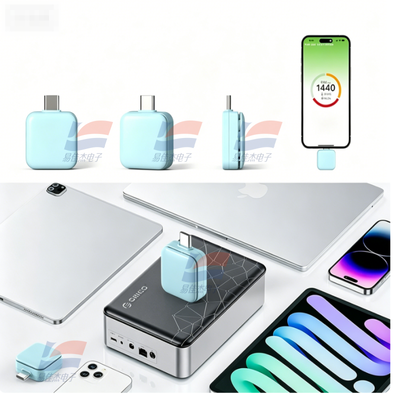

YJJ Mini600-CO2 अति-छोटा एकीकृत गैर-विसारक अवरक्त (NDIR) CO2 सेंसर मॉड्यूल

उत्पाद का वर्णन:

YJJ Mini600-CO2 अति-छोटा एकीकृत गैर-विसारक अवरक्त (NDIR) CO2 सेंसर मॉड्यूल

विशेषताएं:

I. उत्पाद की स्थिति
Mini600-CO2 एक अति-छोटा एकीकृत गैर-विसारक अवरक्त (NDIR) CO2 सेंसर मॉड्यूल है,जो आपके पिछले प्रकार-सी प्लग-इन पोर्टेबल डिटेक्टर (MPD-BTIC1) की कोर सेंसर यूनिट के साथ संगत हैयह लघुकरण, कम बिजली की खपत, अंतर्निहित तापमान और आर्द्रता मुआवजे और अंतर्निहित एबीसी स्वचालित आधार रेखा कैलिब्रेशन पर केंद्रित है।यह विशेष रूप से हैंडहेल्ड उपकरणों के लिए बनाया गया है, मोबाइल फोन और छोटे आईओटी उपकरणों में सीधे प्लग-इन।
II. पूर्ण कोर पैरामीटर (25°C, 1 एटीएम मानक वायु वातावरण)
1. CO2 गैस का पता लगाने का प्रदर्शन
पता लगाने का सिद्धांत: एकल-चैनल दो तरंग दैर्ध्य NDIR अवरक्त अवशोषण विधि
माप सीमाः 0 से 6000 पीपीएम
माप की सटीकताः
400 - 2000 पीपीएमः ±(30 पीपीएम + 3% रीडिंग)
2000 - 6000 पीपीएमः ± 5% एफएस
संकल्पः 1 पीपीएम
प्रतिक्रिया समय: T90 ≤ 28 s; T60 ≤ 12 s
शून्य बिंदु विचलनः ≤ 15 पीपीएम/वर्ष, अंतर्निहित एबीसी स्वचालित आधार रेखा सुधार (मनुअल नियमित कैलिब्रेशन की आवश्यकता नहीं)
क्रॉस-इंटरफेरेंस: वीओसी, वाटर वाष्प, धूल और कार्बन मोनोऑक्साइड के खिलाफ मजबूत एंटी-इंटरफेरेंस, इलेक्ट्रोकेमिकल सेंसर विषाक्तता और विफलता समस्याओं के बिना
2एकीकृत तापमान और आर्द्रता सेंसर इकाई
तापमान माप सीमाः 0°C~+50°C, तापमान माप सटीकता ±0.4°C
आर्द्रता मापनः 0~99% आरएच, सटीकता ±3% आरएच
कार्यः CO2 सांद्रता मूल्य के लिए वास्तविक समय तापमान और आर्द्रता मुआवजा और आराम स्तर / ओस बिंदु गणना के लिए तापमान और आर्द्रता डेटा एक साथ आउटपुट कर सकते हैं
3विद्युत और संचार विनिर्देश
विद्युत आपूर्ति वोल्टेजः DC 4.8~5.5V (Type-C 5V USB प्रत्यक्ष आपूर्ति, मोबाइल फोन / पावर बैंक / कंप्यूटर के साथ संगत)
कार्य करंटः विशिष्ट 52 mA; स्टैंडबाय स्लीप करंट ≤1.8 mA
आउटपुट इंटरफ़ेस (दोहरे आउटपुट):
UART TTL सीरियल पोर्टः 3.3V स्तर, मानक MODBUS प्रोटोकॉल, MCU द्वितीयक विकास के लिए
BLE ब्लूटूथ 5.0 (उत्पन्न Mini600-CO2-BT): मोबाइल फोन एपीपी के लिए CO2/तापमान और आर्द्रता का वायरलेस प्रसारण
डेटा ताज़ा करने की आवृत्तिः 1 हर्ट्ज (प्रत्येक सेकंड में डेटा का एक पूरा सेट आउटपुट करना)
4भौतिक संरचना और पर्यावरण सहिष्णुता
आकारः 28×28×12 मिमी, सूक्ष्म वर्ग संरचना, एक प्लग-इन पोर्टेबल मॉड्यूल बनाने के लिए टाइप-सी महिला कनेक्टर के साथ एकीकृत किया जा सकता है
वेंटिलेशन सुरक्षा: पीटीएफई धूल-प्रूफ और जल-प्रूफ सांस लेने योग्य फ़िल्टर झिल्ली, धूल, तरल जल वाष्प को अवरुद्ध करना, केवल गैस अणुओं के माध्यम से गुजरना
कार्य वातावरणः 0°C~50°C, 0~90% आरएच (कोई संघनक नहीं)
भंडारण वातावरणः -20°C~70°C
सेवा जीवनः ≥5 वर्ष (अंतरलाल प्रकाश स्रोत में कोई उपभोग्य भाग नहीं है, जो विद्युत रासायनिक CO2 सेंसर से बहुत बेहतर है)
III. कार्य सिद्धांत
इन्फ्रारेड प्रकाश स्रोत 4.26μm विशेषता इन्फ्रारेड प्रकाश उत्सर्जित करता है (CO2 विशेष अवशोषण बैंड);
गैस कक्ष में CO2 के अणु विशिष्ट तरंग दैर्ध्य प्रकाश को अवशोषित करते हैं, फोटोइलेक्ट्रिक डिटेक्टर प्रकाश तीव्रता के क्षीणन की डिग्री का पता लगाता है;
चिप में CO2 सांद्रता को परिवर्तित करने के लिए अंतर्निहित एल्गोरिदम हैं,और एक ही समय में पर्यावरण के कारण माप विचलन को सही करने के लिए निर्मित तापमान और आर्द्रता चिप से डेटा पढ़ता है;
सीरियल पोर्ट / ब्लूटूथ के माध्यम से मानक सांद्रता, तापमान और आर्द्रता डेटा आउटपुट करें।
IV. मुख्य अनुप्रयोग परिदृश्य
1पोर्टेबल मोबाइल डिटेक्शन इंस्ट्रूमेंट (कोर एक्सेसरी)

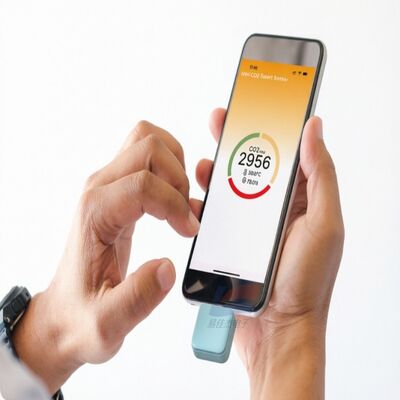

आपकी तस्वीर में हल्के नीले रंग के टाइप-सी प्लग-इन वायु गुणवत्ता जांच (एमपीडी-बीटीआईसी1) के मुख्य सेंसर के रूप में; मोबाइल फोन / टैबलेट / लैपटॉप के यूएसबी द्वारा संचालित, एपीपी CO2, तापमान,और वास्तविक समय में आर्द्रता, बंद स्थानों में ऑक्सीजन की कमी की चेतावनी (>1000ppm वायु प्रदूषण, >2500ppm चक्कर आना और नींद आना) ।
2. घर के अंदर वायु गुणवत्ता उपकरण
डेस्कटॉप मिनी CO2 अलार्म, बेडरूम / अध्ययन हवा मॉनिटर;
बुद्धिमान वेंटिलेशन प्रणाली, वायु शोधक अंतर्निहित सेंसर मॉड्यूल,- स्वचालित वेंटिलेशन के लिए पंखे।
3शैक्षिक/भौतिक प्रयोग उपकरण
प्राथमिक और माध्यमिक विद्यालय, विश्वविद्यालय जीव विज्ञान प्रयोग: पौधों के प्रकाश संश्लेषण और श्वसन के दौरान CO2 सांद्रता परिवर्तनों का संग्रह; बिना बिजली की सीमा के पोर्टेबल,मोबाइल फोन पर दृश्य रीडिंग.
4कृषि ग्रीनहाउस रोपण
उद्यान, पौधों की खेती के बक्से का निरीक्षण, वेंटिलेशन और गैस उर्वरक रिहाई को विनियमित करने के लिए CO2 सांद्रता की निगरानी, फसल उपज में सुधार; हाथ में रखे गए निरीक्षण उपकरण में बनाया जा सकता है।
5छोटे वाणिज्यिक वातावरण की निगरानी
कार्यालयों, बैठक कक्षों, अतिथि गृहों, चाय घरों, कक्षाओं के लिए पोर्टेबल निरीक्षण; कोई वायरिंग नहीं, प्लग-एंड-प्ले माप, इनडोर वेंटिलेशन प्रभाव का त्वरित आकलन।
6. वाहन/कारवां संलग्न स्थान की निगरानी
कारें, कैंपिंग कारवां, भूमिगत गैरेज, बंद डिब्बों में CO2 संचय की निगरानी, ड्राइवरों और यात्रियों को ऑक्सीजन की कमी और नींद की भावना से रोकने के लिए।
7आईओटी माध्यमिक विकास मॉड्यूल स्मार्ट होम, पोर्टेबल डिटेक्शन इंस्ट्रूमेंट, पर्यावरण डेटा रिकॉर्डर निर्माताओं के विकास किट; सीरियल पोर्ट प्रोटोकॉल मानकीकरण,माइक्रोकंट्रोलर और क्लाउड प्लेटफार्मों के साथ त्वरित कनेक्शन.
V. मुख्य लाभ
अल्ट्रा-छोटे आकारः 28 मिमी वर्ग, टाइप-सी सीधे डालने वाली मिनी जांच के रूप में कैप्सूल किया जा सकता है, पोर्टेबल डिजाइन;
एनडीआईआर इन्फ्रारेड लंबे जीवनकालः कोई इलेक्ट्रोलाइट नहीं, कोई उपभोग्य सामग्रियां नहीं, 5 साल तक स्थिर संचालन, सेंसरों को बार-बार बदलने की आवश्यकता नहीं;
तीन में एक सिंक्रोनस डिटेक्शनः CO2 + तापमान + आर्द्रता एकीकृत संग्रह, अंतर्निहित तापमान मुआवजा, अधिक सटीक माप;
अंतर्निहित एबीसी स्वचालित कैलिब्रेशनः लंबे समय तक उपयोग के दौरान मैनुअल शून्य बिंदु कैलिब्रेशन की कोई आवश्यकता नहीं, रखरखाव लागत को कम करना;
यूएसबी 5 वी व्यापक अनुकूलन योग्य बिजली आपूर्तिः मोबाइल फोन, पावर बैंक, लैपटॉप, एडाप्टर सीधे बिजली की आपूर्ति कर सकते हैं;
वायर्ड/ ब्लूटूथ के दो संस्करण चयन योग्य हैंः शुद्ध विकास यूएआरटी मूल संस्करण का चयन करता है, पोर्टेबल नागरिक ब्लूटूथ वायरलेस संस्करण का चयन करता है।

विनिर्देशः
