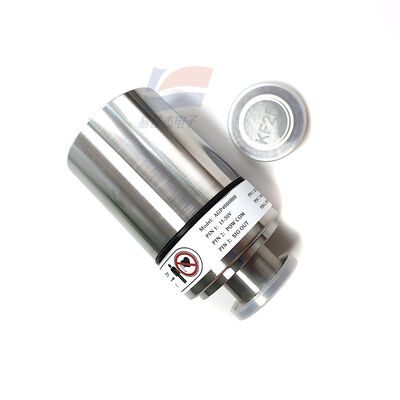

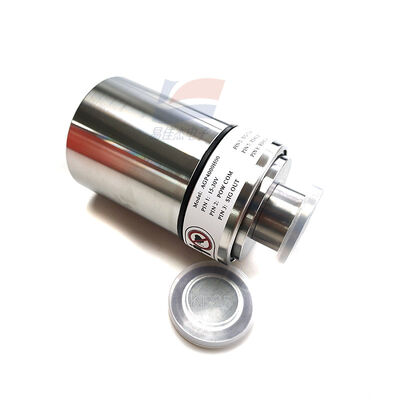

YJJ AGP4000H00 MEMS उच्च परिशुद्धता डिजिटल शीत कैथोड कम्पोजिट वैक्यूम गेज पीरानी वैक्यूम गेज

उत्पाद वर्णन:

YJJ AGP4000H00 MEMS उच्च परिशुद्धता डिजिटल कोल्ड कैथोड कम्पोजिट वैक्यूम गेज पिरानी वैक्यूम गेज

विशेषताएँ:

मैं. उत्पाद परिचय

मॉडल: AGP4000H00, फुल-रेंज कम्पोजिट वैक्यूम गेज, इंटीग्रेटेड पिरानी थर्मल कंडक्टिविटी गेज (वायुमंडलीय से मध्यम वैक्यूम को मापना) + कोल्ड कैथोड आयनीकरण गेज (उच्च वैक्यूम को मापना)

स्वचालित दोहरे मोड स्विचिंग, दो स्वतंत्र वैक्यूम गेज के साथ जोड़ी बनाने की कोई आवश्यकता नहीं है। एकीकृत स्टेनलेस स्टील वैक्यूम माप जांच, स्थानीय टीएफटी रंग स्क्रीन डिस्प्ले से सुसज्जित। पीएलसी, टच स्क्रीन, औद्योगिक नियंत्रण होस्ट के लिए एनालॉग/डिजिटल सिग्नल कनेक्शन का भी समर्थन करता है।

विशिष्ट विशेषता: प्रोफाइल्स एजीपी4000 टचस्क्रीन इस वैक्यूम गेज मॉडल के समान है, लेकिन यह पूरी तरह से अलग उत्पाद है। हार्डवेयर की खरीद और कनेक्शन को लेकर भ्रमित नहीं होना चाहिए।

द्वितीय. मुख्य प्रदर्शन पैरामीटर्स

1. वैक्यूम मापन रेंज (दोहरी गेज समग्र)

कुल माप सीमा: 5×10⁻⁶ Pa ～ 1×10⁵ Pa (परिमाण के 6 आदेशों तक फैला हुआ, पूरी प्रक्रिया में रफ पंपिंग, मध्यम वैक्यूम और उच्च वैक्यूम को कवर करता है)

पिरानी कार्य सीमा: 1×10⁵ Pa ~ 10 Pa (पूरी प्रक्रिया के दौरान हमेशा चालू, वायुमंडलीय से मध्यम निर्वात तक निगरानी)

कोल्ड कैथोड स्वचालित स्टार्टअप थ्रेशोल्ड: <10 Pa, इस वैक्यूम स्तर के नीचे उच्च वैक्यूम के लिए स्वचालित रूप से आयनीकरण माप शुरू करता है, मैन्युअल स्विचिंग की कोई आवश्यकता नहीं है

माप इकाइयाँ: Pa / mbar / Torr, चीनी और अंग्रेजी इंटरफेस के साथ, तीन इकाइयों को एक साथ स्विच किया जा सकता है

2. सटीकता और स्थिरता

दोहराव त्रुटि: ≤±5% पढ़ना

माप सटीकता: ±30% पूर्ण पैमाने पर पढ़ना

प्रतिक्रिया गति: पिरानी मिलीसेकंड-स्तरीय प्रतिक्रिया; उच्च वोल्टेज पर कोल्ड कैथोड तीव्र और स्थिर स्टार्टअप

प्रदूषण-विरोधी विशेषताएं: कोल्ड कैथोड में कोई गर्म टंगस्टन फिलामेंट नहीं होता है, यह तेल वाष्प या कोटिंग धूल से नहीं जलेगा, थर्मल कैथोड आयनीकरण गेज की तुलना में इसका जीवनकाल बहुत लंबा होता है।

3. विद्युत विद्युत आपूर्ति विशिष्टताएँ

बिजली आपूर्ति वोल्टेज: DC 15 ~ 30V वाइड-रेंज DC

कुल बिजली खपत: ≤6W

संचार/विद्युत आपूर्ति एकीकृत इंटरफ़ेस: RJ45 एकीकृत विद्युत आपूर्ति + RS485

डिजिटल संचार: मोडबस आरटीयू, बॉड दर 4800/9600/19200/115200 समायोज्य, मल्टी-डिवाइस नेटवर्किंग का समर्थन करता है (पता 1~255)

एनालॉग आउटपुट: 0~10V लॉगरिदमिक वोल्टेज आउटपुट, सीधे रिकॉर्डर, पीएलसी एनालॉग मॉड्यूल से जोड़ा जा सकता है

स्विचिंग मात्रा: 2 प्रोग्रामयोग्य अलार्म रिले, पंप, वाल्व और अलार्म लाइट को जोड़ने के लिए उच्च/निम्न वैक्यूम थ्रेशोल्ड सेट कर सकते हैं

4. यांत्रिक, पर्यावरण, सामग्री

वैक्यूम निकला हुआ किनारा: मानक KF25 त्वरित-रिलीज़ निकला हुआ किनारा, उत्कृष्ट वायु जकड़न, किसी भी कोण पर स्थापना का समर्थन करता है

कैविटी संपर्क सामग्री: 304/316 स्टेनलेस स्टील इलेक्ट्रो-पॉलिश, तेल मुक्त वैक्यूम, हल्के तेल-चिकनाई वाले वैक्यूम सिस्टम के लिए उपयुक्त

ऑपरेटिंग तापमान रेंज: 5℃~55℃

भंडारण तापमान रेंज: -20℃～70℃

सुरक्षा: पूरी मशीन मेटल सीलिंग, धूल और हल्के तेल प्रदूषण के प्रति प्रतिरोधी जांच

स्क्रीन: माइक्रो टीएफटी रंग डिस्प्ले, वैक्यूम मूल्य का वास्तविक समय प्रदर्शन, आंतरिक तापमान, संचार स्थिति, उच्च / निम्न वैक्यूम के लिए दोहरे रंग की चेतावनी रोशनी

तृतीय. काम के सिद्धांत

पिरानी गेज (थर्मल चालन सिद्धांत)

आंतरिक एमईएमएस हीटिंग अवरोधक तार, गैस अणु गर्मी को अवशोषित करते हैं, दबाव जितना अधिक होगा, गर्मी का अपव्यय उतना ही तेज़ होगा, प्रतिरोध तापमान उतना ही कम होगा; सर्किट प्रतिरोध परिवर्तनों को एकत्र करता है और वायुमंडलीय को 10Pa वैक्यूम स्तर में परिवर्तित करता है, जो पूरी प्रक्रिया के दौरान लगातार काम करता है।

कोल्ड कैथोड आयोनाइजेशन गेज (पैनिंग डिस्चार्ज)

जब वैक्यूम 10Pa से नीचे होता है, तो यह स्वचालित रूप से उच्च वोल्टेज लोड करता है, गैस आयनीकरण आयन करंट उत्पन्न करता है; वैक्यूम जितना अधिक होगा, आयन धारा उतनी ही कम होगी, जिससे 10Pa~10⁻⁶Pa उच्च वैक्यूम रेंज मापी जा सकेगी।

अंतर्निर्मित एमसीयू स्वचालित रूप से दबाव सीमा निर्धारित करता है, दो माप मोड के बीच निर्बाध रूप से स्विच करता है, वैक्यूम मान को समान रूप से आउटपुट करता है, रेंज लॉजिक स्विचिंग करने के लिए बैकएंड उपकरण की कोई आवश्यकता नहीं होती है।

चतुर्थ. मुख्य लाभ

सिंगल गेज पूरे वैक्यूम रेंज को कवर करता है, पारंपरिक "पिरानी गेज + आयोनाइजेशन गेज" दोहरी जांच समाधान की जगह लेता है, जिससे उपकरण लागत और स्थापना स्थान कम हो जाता है; फिलामेंट के बिना ठंडा कैथोड, वायुमंडलीय प्रभाव या कोटिंग प्रदूषण से डरता नहीं, कम रखरखाव की आवश्यकता होती है, लगातार 24 घंटे के औद्योगिक उत्पादन के लिए उपयुक्त;

यह एक स्थानीय रंगीन स्क्रीन के साथ आता है, जो ऊपरी कंप्यूटर के बिना वैक्यूम मूल्यों को ऑन-साइट पढ़ने की अनुमति देता है, जिससे डिबगिंग और रखरखाव सुविधाजनक हो जाता है;

इसमें 0-10V एनालॉग + मोडबस डिजिटल डुअल आउटपुट भी है, जो प्रोफ्लेक्स टच स्क्रीन, विभिन्न पीएलसी और औद्योगिक नियंत्रण अधिग्रहण प्रणालियों के साथ संगत है;

वाइड वोल्टेज DC15~30V, DC बिजली आपूर्ति के लिए उपकरण कैबिनेट के साथ संगत, औद्योगिक साइटों में मजबूत अनुकूलता;

KF25 सार्वभौमिक मानक निकला हुआ किनारा, सीधे आणविक पंपों, यांत्रिक पंपों और वैक्यूम कक्षों की मानक पाइपलाइनों से मेल खा सकता है।

सातवीं. मुख्य अनुप्रयोग परिदृश्य

1. सेमीकंडक्टर, वैक्यूम कोटिंग उपकरण (मुख्य अनुप्रयोग)

मैग्नेट्रॉन स्पटरिंग, वाष्पीकरण मशीनें, ऑप्टिकल कोटिंग, आईटीओ प्रवाहकीय फिल्म उपकरण

वेफर पैकेजिंग, प्लाज्मा सफाई, नक़्क़ाशी उपकरण, मोटे पंपिंग की पूरी प्रक्रिया की निगरानी → उच्च वैक्यूम प्रक्रिया वक्र

वैक्यूम कैविटी रिसाव का पता लगाना, रिसाव बिंदु निर्धारित करने के लिए हीलियम रिसाव का पता लगाने वाले उपकरण के साथ संयुक्त

2. अनुसंधान प्रयोगशाला उपकरण

सेल एनारोबिक इनक्यूबेटर, वैक्यूम सुखाने वाली अलमारियाँ, हॉट प्रेस सिंटरिंग भट्टियां

जलवायु सिमुलेशन कक्ष, वायु जकड़न परीक्षण बेंच, सामग्री वैक्यूम एजिंग परीक्षण उपकरण

उच्च निर्वात प्रायोगिक कक्षों, आयन स्रोत निर्वात निगरानी पर शोध करें

3. लिथियम बैटरी, नई ऊर्जा विनिर्माण उपकरण

लिथियम बैटरी वैक्यूम बेकिंग, इंजेक्शन वैक्यूम चैंबर, सेल एयर टाइटनेस लीक डिटेक्शन स्टेशन

इलेक्ट्रोलाइट डिफोमिंग, इलेक्ट्रोड वैक्यूम कोटिंग उपकरण के लिए वाष्पीकरण प्रणाली

4. एयरोस्पेस, सटीक परीक्षण उद्योग

एयरोस्पेस घटक उच्च और निम्न तापमान वैक्यूम परीक्षण कक्ष, अंतरिक्ष यान अंतरिक्ष पर्यावरण सिमुलेशन उपकरण

परिशुद्धता उपकरण, सेंसर वैक्यूम अंशांकन स्टेशन

5. चिकित्सा सहायक वैक्यूम उपकरण

चिकित्सा नकारात्मक दबाव कक्ष, बाँझ वैक्यूम नसबंदी उपकरण, जैविक नमूना फ्रीज-सुखाने वाली मशीनें

सहयोगी श्वसन मशीनें, वैक्यूम दबाव लिंकेज नियंत्रण (एक्सप्लोरआईआर-एम-5 सीओ₂ सेंसर लिंकेज के साथ जोड़ा जा सकता है)

6. सामान्य औद्योगिक वैक्यूम स्वचालन

वैक्यूम नकारात्मक दबाव सोखना उपकरण, वैक्यूम पैकेजिंग मशीनें, वैक्यूम पंप समूह लिंकेज नियंत्रण, मैकेनिकल पंप, आणविक पंप, आइसोलेशन वाल्व के वैक्यूम ओवर-लिमिट स्वचालित स्टार्ट-स्टॉप।

VI. सहायक इंटरफ़ेस समाधान (आपकी मौजूदा सामग्रियों के साथ संगत)

ऊपरी डिस्प्ले: एजीपी4000 प्रोफ्लेक्स टच स्क्रीन, मोडबस आरजे45 के माध्यम से वैक्यूम मान पढ़ें, कर्व, अलार्म और स्वचालित प्रक्रिया तर्क निष्पादित करें;

गैस लिंकेज: एक्सप्लोरआईआर-एम-5 CO₂ सेंसर, ZP152 गंध सेंसर के साथ जोड़ा गया, चैम्बर में वैक्यूम की एकीकृत निगरानी + गैस एकाग्रता का एहसास;

चिकित्सा पूर्ण मशीन: DS100A रक्त ऑक्सीजन जांच निगरानी होस्ट के साथ संयुक्त, चिकित्सा वैक्यूम + जीवन संकेत एकीकृत उपकरण के लिए उपयोग किया जाता है।
