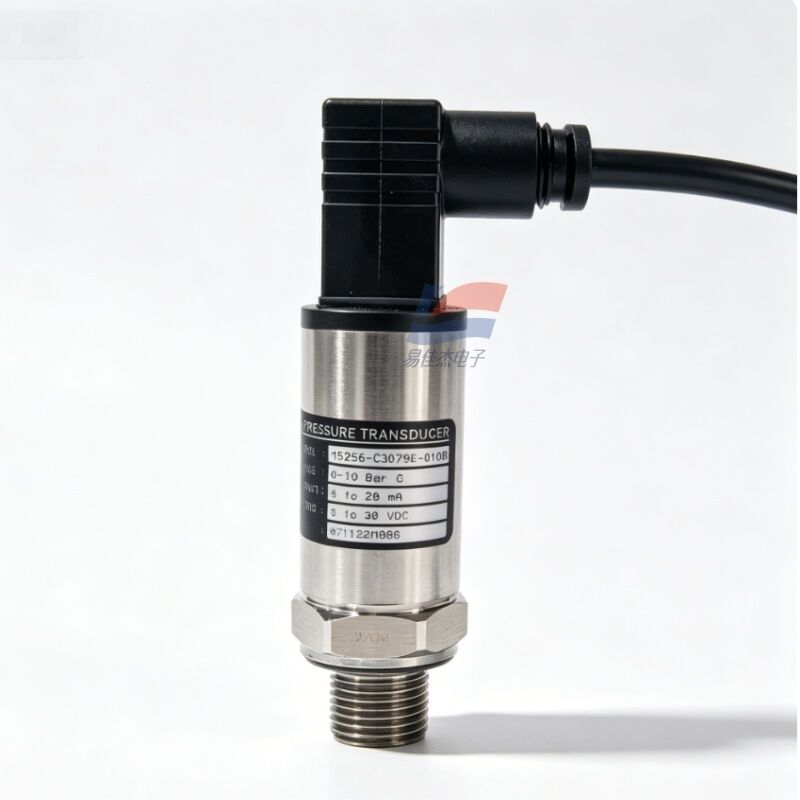

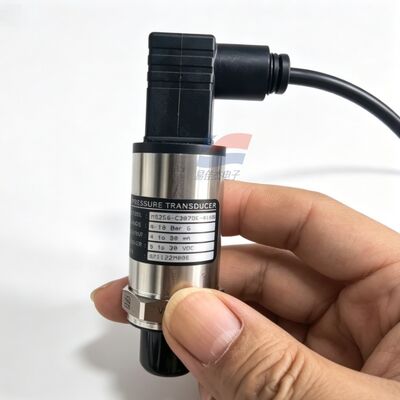

YJJ M5256-C3079E-010BG HAVC रेफ्रिजरेशन के लिए 0-10Bar औद्योगिक दबाव ट्रांसमीटर

उत्पाद का वर्णन:

YJJ M5256-C3079E-010BG HAVC रेफ्रिजरेशन के लिए 0-10Bar औद्योगिक दबाव ट्रांसमीटर

विशेषताएं:

M5256: M5200 कॉम्पैक्ट माइक्रो फोर्ज्ड स्टेनलेस स्टील प्रेशर ट्रांसमीटर प्लेटफॉर्म

C3079E: इलेक्ट्रिकल + थ्रेडेड संयुक्त कोड

डिजिटल 3: आउटपुट सिग्नल = 4-20mA दो तारों का आउटपुट

079: विद्युत कनेक्टर = DIN43650 टाइप ए राइट-एंगल हिरश्मान प्लग

ई: प्रक्रिया धागा = PT1/4 (R1/4) ब्रिटिश मीट्रिक शंकु पाइप बाहरी धागा

010: रेंज 0-10 बार जी (माप दबाव, 0-1 एमपीए)

B: दबाव प्रकार = गेज दबाव (वायुमंडल से जुड़ा एक पक्ष सापेक्ष दबाव मापता है)

G: मानक सर्किट सुरक्षा विन्यास (रिवर्स कनेक्शन, शॉर्ट सर्किट, ईएमआई सर्ज सुरक्षा)

मुख्य तकनीकी प्रदर्शन मापदंड

1दबाव प्रदर्शन तालिका

पैरामीटर और विनिर्देश

माप सीमाः 0-10 बार जी (माप दबाव / 0-1000 kPa)

समग्र सटीकता (गैर-रैखिकता + हाइस्टेरिसिस + दोहराव): ±0.25% एफएस

कुल त्रुटि बैंड (टीईबी): ±1.0% एफएस पूरे तापमान सीमा पर

सुरक्षा अधिभार दबावः नामित सीमा का 2 गुना (20 बार)

विस्फोट प्रतिरोधी टूटने का दबावः नामित सीमा का 5 गुना (50 बार)

प्रतिक्रिया समयः < 3ms, गतिशील दबाव में कोई विलंब नहीं

वार्षिक दीर्घकालिक शून्य विचलनः ≤ ±0.1% FS प्रति वर्ष

2विद्युत विनिर्देश

आउटपुटः 4 - 20mA दो तार प्रणाली (0 Bar = 4mA, 10 Bar = 20mA)

बिजली आपूर्ति वोल्टेजः 9-30VDC (औद्योगिक मानक 24VDC प्रणालियों के लिए आम)

भार की ऊपरी सीमाः अधिकतम 500Ω

सर्किट संरक्षण: रिवर्स पावर कनेक्शन संरक्षण, आउटपुट शॉर्ट सर्किट संरक्षण, 10V/m विद्युत चुम्बकीय वृद्धि संरक्षण

इन्सुलेशन शक्तिः 100MΩ @ 500VDC

कनेक्शनः 3-कोर राइट-एंगल Hirschmann DIN43650 प्लग, प्लग करने और अनप्लग करने के लिए आसान, कंपन प्रतिरोधी

3यांत्रिक और मध्यम संगतता

संपर्क सामग्रीः 17-4PH स्टेनलेस स्टील एकीकृत माइक्रो-फ्यूजन कोर शरीर, कोई वेल्ड नहीं, कोई रबर सीलिंग रिंग नहीं, रिसाव के लिए कम प्रवण, तेल और पानी प्रतिरोधी

प्रक्रिया इंटरफेसः PT1/4 (R1/4) बाहरी शंक्वाकार धागा, टेफ्लॉन गैसकेट सील के साथ संयुक्त

सुरक्षा ग्रेडः IP67, बाहरी और नम अलमारियों के लिए उपयुक्त

विरोधी कंपन: 20G (20 - 2000Hz); प्रभाव प्रतिरोधः 50G

कुल मिलाकर आकारः बेलनाकार कॉम्पैक्ट प्रकार, छह पक्षीय किनारे 24 मिमी, कुल लंबाई 50 मिमी, सीमित उपकरण स्थान में आसान स्थापना

वजन: लगभग 85 ग्राम

4. तापमान मापदंड

मध्यम कार्य तापमानः -40°C ~ +125°C

फैक्ट्री तापमान मुआवजा सीमाः -20°C ~ +85°C (पूर्ण तापमान सीमा कैलिब्रेशन, उच्च और निम्न तापमान में कोई महत्वपूर्ण बहाव नहीं)

भंडारण तापमानः -40°C ~ +125°C

लागू मीडियाः संपीड़ित हवा, हाइड्रोलिक तेल, स्वच्छ पानी, कम दबाव वाले भाप, हल्के कमजोर संक्षारक तरल पदार्थ

5प्रमाणपत्र

सीई औद्योगिक विद्युत चुम्बकीय संगतता प्रमाणन, RoHS पर्यावरण अनुपालन

3मुख्य उत्पाद फायदे

एकीकृत स्टेनलेस स्टील कोर बॉडीः कोई ओ-रिंग सील संरचना नहीं, तेल, पानी के वाष्प, उच्च और निम्न तापमान के लिए प्रतिरोधी, सामान्य प्रसारण सिलिकॉन ट्रांसमीटर से बहुत अधिक जीवनकाल के साथ;

व्यापक वोल्टेज 9 - 30VDC बिजली की आपूर्ति, 24V DC बिजली की आपूर्ति के साथ मशीन टूल्स, वायु कंप्रेसर, पीएलसी नियंत्रण कैबिनेट के साथ संगत;

अंतर्निहित कई सर्किट सुरक्षा, गलत वायरिंग या साइट पर कनेक्शन के दौरान शॉर्ट सर्किट के कारण सेंसर को कोई क्षति नहीं, उच्च डिबगिंग गलती सहिष्णुता दर;

IP67 वाटरप्रूफ राइट-एंगल हिरश्मान कनेक्टर, कंपन वातावरण में ढीला या टूटने की कम संभावना;

कारखाने पूर्ण तापमान सीमा कैलिब्रेशन, अत्यधिक विनिमेय, प्रतिस्थापन के बाद प्रणाली को फिर से कैलिब्रेट करने की कोई आवश्यकता नहीं है।

4मुख्य अनुप्रयोग परिदृश्य

1हाइड्रोलिक/एयर ऑटोमेशन उपकरण (सबसे अधिक इस्तेमाल किया जाता है)

इंजेक्शन मोल्डिंग मशीन, डाई-कास्टिंग मशीन सर्वो हाइड्रोलिक सिस्टम तेल दबाव बंद लूप निगरानी;

वायु कंप्रेसर, वैक्यूम पंप, भंडारण टैंक दबाव स्थिरता, उच्च और निम्न दबाव प्रारंभ-रोक नियंत्रण;

दबाने के उपकरण, स्वचालित असेंबली लाइनें तेल दबाव संग्रह, अतिचाप अलार्म।

2एचवीएसी, रेफ्रिजरेशन और जल उपचार

केंद्रीय वातानुकूलन में ठंडा पानी/गर्म पानी के पाइप के लिए पानी के दबाव ट्रांसमीटर;

सूखी मशीनों, वायु कंप्रेसरों के लिए दबाव निगरानी;

पानी शुद्धिकरण उपकरण, परिसंचारी पानी पाइपलाइन, पानी की कमी के लिए इंटरलॉक सुरक्षा के लिए निरंतर दबाव नियंत्रण।

3सामान्य औद्योगिक उपकरण

छोटे भाप बॉयलर, गर्मी उपचार उपकरण के लिए निम्न दबाव दबाव का पता लगाने;

लेजर काटने, मुद्रण, पैकेजिंग उपकरण के लिए दबाव प्रतिक्रिया;

दबाव परीक्षण उपकरण, उम्र बढ़ने परीक्षण बेंच के लिए डेटा संग्रह।
