उत्पाद विवरण:
|
| DC1020 श्रृंखला का आकार: | 48 मिमी × 96 मिमी | सीटी: | इनपुट प्रकार |
|---|---|---|---|
| मुख्य नियंत्रण आउटपुट OUT1: | पॉली बैग | 3: | मुख्य नियंत्रण आउटपुट OUT1 |
| दूसरा नियंत्रण आउटपुट OUT2: | कोई नहीं | अलार्म चैनल: | अलार्म के लिए 2 स्वतंत्र रिले (AL1 + AL2) |
| बी: | अंतर्निर्मित आरएस485 मोडबस-आरटीयू | ई: | ऑपरेशन मेनू इंटरफ़ेस |
| प्रमुखता देना: | पीआईडी तापमान नियंत्रण मीटर,गर्मी उपचार तापमान नियंत्रक,बेकिंग उपकरण पीआईडी मीटर |
||
उत्पाद वर्णन:

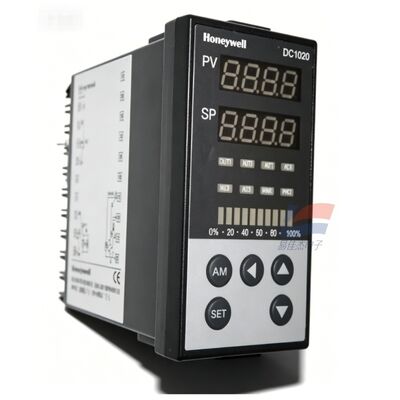

हीट ट्रीटमेंट/बेकिंग उपकरण के लिए YJJ DC1020CT-30200B-E PID तापमान नियंत्रण मीटर
विशेषताएँ:
I. संपूर्ण मॉडल खंड DC1020CT-30200B-E की व्याख्या
DC1020: श्रृंखला आकार 48 मिमी × 96 मिमी (8/8 डीआईएन ऊर्ध्वाधर पैनल)
सीटी: इनपुट प्रकार = टी = थर्मोकपल के लिए विशेष इनपुट (के/जे/आर/एस/बी/ई/एन/टी/डब्ल्यू आदि 12 प्रकार के थर्मोकपल), सीधे पीटी100 थर्मोरेसिस्टर नहीं हो सकते
3: मुख्य नियंत्रण आउटपुट OUT1 = 4~20mA एनालॉग करंट निरंतर PID आउटपुट
0: दूसरा नियंत्रण आउटपुट OUT2 = कोई नहीं
2: अलार्म चैनल = अलार्म के लिए 2 स्वतंत्र रिले (AL1 + AL2)
00: कोई ट्रांसड्यूसर आउटपुट नहीं, कोई बाहरी रिमोट सेटिंग एसपी नहीं
बी: अंतर्निहित आरएस485 मोडबस-आरटीयू संचार (पीएलसी/टच स्क्रीन पर नेटवर्क किया जा सकता है)
ई: अंग्रेजी ऑपरेशन मेनू इंटरफ़ेस
द्वितीय. कोर हार्डवेयर इलेक्ट्रिकल पैरामीटर्स
1. थर्मोकपल इनपुट (सीटी मानक)
संगत थर्मोकपल: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, कुल 12 प्रकार
माप सटीकता: पूर्ण पैमाने ±0.5% एफएस, डिस्प्ले रिज़ॉल्यूशन 0.1℃
नमूनाकरण अवधि: 250ms/समय
ब्रेकडाउन का पता लगाना: थर्मोकपल ओपन सर्किट स्वचालित रूप से गलती अलार्म को ट्रिगर करता है
2. पीआईडी मुख्य नियंत्रण आउटपुट (4~20mA)
आउटपुट विशिष्टता: 4~20mA DC, अधिकतम भार 500Ω, कोई संपर्क नहीं निरंतर आनुपातिक विनियमन
पीआईडी पैरामीटर रेंज:
आनुपातिक बैंड P: 0~200% (P=0 स्विच ऑन/ऑफ नियंत्रण है)
इंटीग्रल I: 0~3600s; विभेदक डी: 0~900s
स्वचालित स्व-ट्यूनिंग एटी, मैनुअल/स्वचालित बिना किसी गड़बड़ी के ए/एम स्विचिंग का समर्थन करें
आउटपुट अवधि: 0s (वर्तमान आउटपुट में कोई यांत्रिक देरी नहीं है, विद्युत आनुपातिक वाल्व, एससीआर विनियमन बिजली आपूर्ति के लिए उपयुक्त)
3. दो अलार्म रिले (AL1, AL2)
संपर्क विशिष्टता: सिंगल-पोल डबल-थ्रो SPDT, 3A / 240VAC प्रतिरोधक भार
अंतर्निहित 17 अलार्म मोड: ऊपरी और निचली सीमा निरपेक्ष मान, विचलन अलार्म, ओपन सर्किट फॉल्ट, हीटर ओपन सर्किट, स्टैंडबाय चेतावनी, आदि।
दो स्वतंत्र थ्रेसहोल्ड अलग-अलग सेट किए जा सकते हैं, एक अधिक तापमान शटडाउन के लिए, एक चेतावनी अनुस्मारक के लिए
4. आरएस485 मोडबस संचार (बी प्रत्यय के बाद मुख्य कार्य)
विशेष विवरण:
| आउटपुट विशिष्टता | 4-20mA डीसी |
| अधिकतम भार | 500Ω |
| आनुपातिक बैंड पी | 0~200% (पी=0 स्विच के चालू/बंद नियंत्रण को इंगित करता है) |
| अभिन्न I | 0~3600s |
| व्युत्पन्न डी | 0~900 से |
| माप सटीकता | पूर्ण पैमाने का ±0.5% |
