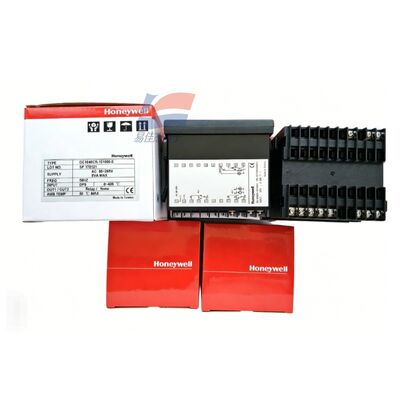

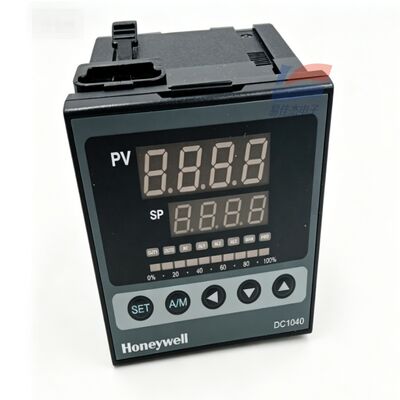

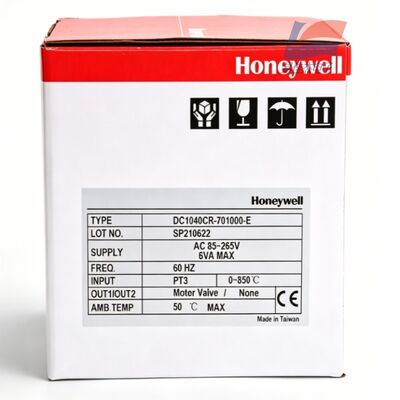

दहन उपकरण के लिए YJJ DC1040CR-701000-E PID तापमान नियंत्रण मीटर

उत्पाद का वर्णन:

YJJ DC1040CR-701000-E दहन उपकरण के लिए पीआईडी तापमान नियंत्रण मीटर

विशेषताएं:

I. पूर्ण मॉडल खंडों DC1040CR-701000-E की व्याख्या

DC1040: पैनल का आकार 96mm × 96mm (1/4 DIN वर्ग), दो पंक्ति डिजिटल ट्यूब + आउटपुट बीम डिस्प्ले

सीआरः इनपुट प्रकार = आर आरटीडी थर्मल प्रतिरोध समर्पित, PT100/JPT100/JPT50 का समर्थन करता है, सीधे थर्मोकपल्स / 4-20mA रैखिक संकेत कनेक्ट नहीं कर सकता है

7: मुख्य नियंत्रण आउटपुट OUT1 = तीन अंकों की मोटर आगे/पीछे ड्राइव आउटपुट (नियंत्रण विद्युत आनुपातिक विनियमन वाल्व, खुला / बंद संपर्क दोहरी आउटपुट)

0: दूसरा नियंत्रण आउटपुट OUT2 = कोई नहीं

1: अलार्म चैनल = 1 एसपीडीटी रिले अलार्म आउटपुट (AL1)

00: कोई ट्रांसड्यूसर आउटपुट, कोई बाहरी रिमोट सेटिंग SP नहीं

0: कोई RS485 Modbus संचार समारोह नहीं, केवल एकल मशीन स्थानीय संचालन

ई: अंग्रेजी मेनू ऑपरेशन इंटरफ़ेस

कोर हार्डवेयर के विद्युत मापदंड

1. PT100 थर्मल प्रतिरोध इनपुट (CR मानक)

RTD का समर्थन करता हैः PT100, JPt100, JPt50 तीन तार थर्मल प्रतिरोध

तापमान माप सीमाः -199.9°C ~ +800.0°C, संकल्प 0.1°C माप की सटीकताः पूर्ण पैमाने का ±0.5%

लाइन टूटने का पता लगाना: थर्मल प्रतिरोध के खुले सर्किट से ट्रिगर किया गया स्वचालित दोष अलार्म

नमूने लेने की अवधिः 250ms / समय

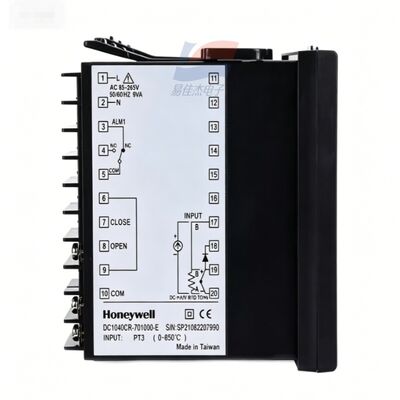

2. तीन-तरफा मोटर वाल्व नियंत्रण आउटपुट (आउटपुट 7, मुख्य विशेषता)

आउटपुट रूपः दो स्वतंत्र रिले संपर्कों के सेट (खुले वाल्व / बंद वाल्व), विद्युत आनुपातिक मोटर वाल्व ड्राइव

संपर्क क्षमताः 3A / 240VAC प्रतिरोध भार

नियंत्रण तर्कः पीआईडी स्वचालित आउटपुट चालू/बंद धड़कन, स्वचालित रूप से वाल्व खोलने की डिग्री की गणना, स्थिर तापमान बंद चक्र विनियमन

समर्थन अनुकूलित वाल्व यात्रा समय (0 ~ 1000 सेकंड), भाप / गर्म पानी विद्युत दो तरफा / तीन तरफा वाल्व के साथ संगत

स्वचालित ऑटो-ट्यूनिंग एटी, मैनुअल / स्वचालित अबाधित स्विचिंग ए/एम का समर्थन करें

पीआईडी पैरामीटर समायोज्य:

आनुपातिक बैंड P: 0~200%; अभिन्न I: 0~3600s; व्युत्पन्न D: 0~900s

3. एकल-चैनल अलार्म रिले AL1

संपर्कः एकल-पोल डबल-थ्रो एसपीडीटी, 3 ए / 240 वीएसी

अंतर्निहित 17 अलार्म मोडः ऊपरी सीमा, निचली सीमा, विचलन अलार्म, सेंसर खुला सर्किट, स्टैंडबाय चेतावनी

स्वतंत्र रूप से अलार्म थ्रेशोल्ड सेट कर सकते हैं, अधिक तापमान बंद करने के लिए इस्तेमाल किया, ध्वनि और प्रकाश चेतावनी लिंक

4बिजली आपूर्ति और पर्यावरण

बिजली की आपूर्तिः व्यापक सार्वभौमिक AC85 ~ 264V 50/60Hz, अधिकतम 8VA; वैकल्पिक DC15 ~ 55VDC सीधी धारा बिजली की आपूर्ति

कार्य वातावरणः 0~50°C, आर्द्रता 20~90% आरएच बिना संघनक के

सुरक्षाः फ्रंट पैनल IP65, बैक पैनल टर्मिनल IP30; औद्योगिक EMC एंटी-ज्वार, मोटर हस्तक्षेप

पैरामीटर स्टोरेजः EEPROM स्थायी स्टोरेज बिजली की हानि के बाद, कोई बैकअप बैटरी की आवश्यकता नहीं है

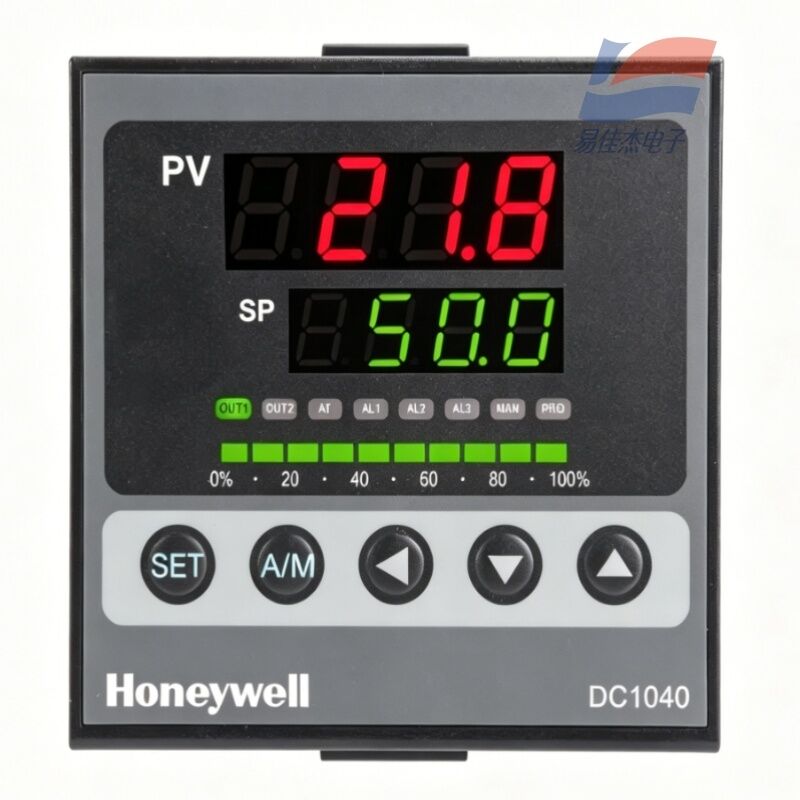

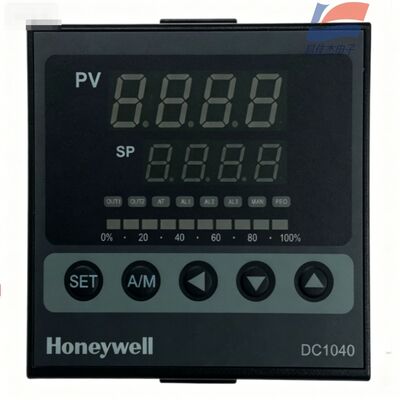

5मानव-मशीन डिस्प्ले और कुंजी

दोहरे चार अंकों वाले डिजिटल ट्यूब: ऊपरी पंक्ति PV वास्तविक तापमान, निचली पंक्ति SP सेट तापमान

10-खंड एलईडी स्तंभः सहज रूप से 0~100% वाल्व खोलने आउटपुट अनुपात प्रदर्शित

पैनल कुंजी: SET सेटिंग, A/M मैनुअल-ऑटोमैटिक स्विचिंग, ऊपर और नीचे समायोजन कुंजी

स्थिति संकेतक प्रकाशः OUT वाल्व नियंत्रण, AT स्व-समायोजन, AL1 अलार्म, MAN मैनुअल मोड

6यांत्रिक आयाम

पैनलः 96×96mm; कैबिनेट उद्घाटनः 92×92mm; समग्र गहराई 95mm
