YJJ DC1040CL-301000-E सटीक औद्योगिक तापमान नियंत्रण के लिए पीआईडी प्रक्रिया नियंत्रक

उत्पाद का वर्णन:

YJJ DC1040CL-301000-E सटीक औद्योगिक तापमान नियंत्रण के लिए पीआईडी प्रक्रिया नियंत्रक

विशेषताएं:

I. पूर्ण मॉडल विभाजन स्पष्टीकरणः DC1040CL-301000-E

DC1040: श्रृंखला आकार 96mm × 96mm (1/4 DIN वर्ग पैनल), दो पंक्ति डिजिटल ट्यूब + 0 ~ 100% आउटपुट प्रकाश स्तंभ प्रदर्शन

सीएलः इनपुट प्रकार = रैखिक रैखिक एनालॉग इनपुट, केवल 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V औद्योगिक ट्रांसमीटर संकेतों का समर्थन करता है; सीधे थर्मोकपल्स / PT100 थर्मोरिस्टर्स से कनेक्ट नहीं किया जा सकता है

3: मुख्य नियंत्रण आउटपुट OUT1 = 4 ~ 20mA एनालॉग वर्तमान निरंतर पीआईडी आउटपुट (कोई संपर्क आनुपातिक समायोजन नहीं)

0: दूसरा नियंत्रण आउटपुट OUT2 = कोई अतिरिक्त नियंत्रण आउटपुट नहीं

1: अलार्म चैनल = 1 एसपीडीटी एकल-ध्रुवीय डबल-थ्रो रिले अलार्म (AL1)

00: कोई ट्रांसड्यूसर आउटपुट, कोई बाहरी रिमोट सेटिंग एसपी फ़ंक्शन नहीं

0: कोई RS485 Modbus-RTU संचार इंटरफ़ेस नहीं, केवल स्थानीय एकल मशीन संचालन, पीएलसी दूरस्थ नेटवर्क का समर्थन नहीं करता है

ई: अंग्रेजी ऑपरेशन मेनू इंटरफ़ेस

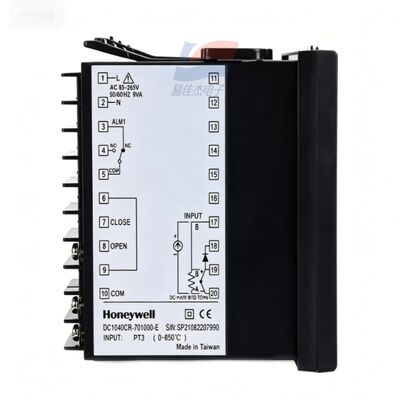

कोर हार्डवेयर के विद्युत प्रदर्शन मापदंड

1. CL रैखिक एनालॉग इनपुट (कोर फीचर)

समर्थित संकेतः 4~20mA DC, 0~5V DC, 0~10V DC मानक औद्योगिक ट्रांसड्यूसर संकेत (M5256 दबाव ट्रांसड्यूसर, VY400 भंवर प्रवाहमीटर, ऑक्सीजन / गैस 4-20mA ट्रांसड्यूसर मॉड्यूल के साथ संगत)

माप सटीकताः पूर्ण पैमाने ±0.5% एफएस, दशमलव स्थान 0.01/0.1/1 समायोज्य

नमूने लेने की अवधिः 500ms / समय

वर्तमान इनपुट प्रतिबाधाः ≤100Ω; वोल्टेज इनपुट प्रतिबाधा ≥100kΩ

खराबी का पता लगानेः इनपुट सिग्नल का नुकसान स्वचालित रूप से AL1 दोष अलार्म को ट्रिगर करता है

2पीआईडी मुख्य नियंत्रण 4~20 एमए आउटपुट करंट (कोड 3)

आउटपुट विनिर्देशः 4 ~ 20mA DC, अधिकतम भार प्रतिबाधा 500Ω, संपर्क समायोजन के बिना निरंतर रैखिक

पीआईडी एल्गोरिथ्मः मानक पीआईडी + एंटी-इंटिग्रल संतृप्ति, स्वचालित स्व-ट्यूनिंग एटी, मैनुअल / स्वचालित विघटन के बिना स्विचिंग ए / एम का समर्थन करता है

पीआईडी पैरामीटर समायोज्य सीमाः

आनुपातिक बैंड P: 0~200% (P=0 स्विच ON/OFF दो-स्थिति नियंत्रण है)

अभिन्न I: 0~3600s; व्युत्पन्न D: 0~900s

आउटपुट में कोई यांत्रिक पहनना नहीं है, जो उच्च आवृत्ति निरंतर समायोजन स्थितियों के लिए उपयुक्त है

3. एकल-चैनल अलार्म रिले AL1

संपर्क विनिर्देशः SPDT एकल-पोल डबल-थ्रो, 3A/240VAC प्रतिरोध भार

अंतर्निहित 17 अलार्म मोडः निरपेक्ष मूल्य ऊपरी और निचली सीमा, विचलन सीमा से अधिक, सिग्नल ब्रेक, स्टैंडबाय चेतावनी, आदि

स्वतंत्र सीमा सेटिंग, ध्वनि और प्रकाश अलार्म से जोड़ा जा सकता है, सोलेनोइड वाल्व काटने, उपकरण बंद सर्किट

4विद्युत आपूर्ति और पर्यावरण विनिर्देश

बिजली की आपूर्तिः सामान्य व्यापक AC85 ~ 264V 50/60Hz, अधिकतम कुल बिजली की खपत 8VA; वैकल्पिक DC15 ~ 50V निरंतर धारा बिजली की आपूर्ति

परिचालन वातावरण का तापमानः 0~50°C; भंडारण -20~+65°C

आर्द्रताः 20~85% आरएच, कोई संघनक नहीं

सुरक्षा ग्रेडः फ्रंट पैनल IP65, बैक वायरिंग टर्मिनल IP30

विद्युत चुम्बकीय संगतताः सीई औद्योगिक ईएमसी प्रमाणन, मोटर, आवृत्ति कनवर्टर सर्ज हस्तक्षेप के लिए प्रतिरोधी

पैरामीटर भंडारण: EEPROM पावर ऑफ स्थायी रूप से पैरामीटर सहेजता है, बैकअप बैटरी की आवश्यकता नहीं है

5मानव-मशीन डिस्प्ले और कुंजी

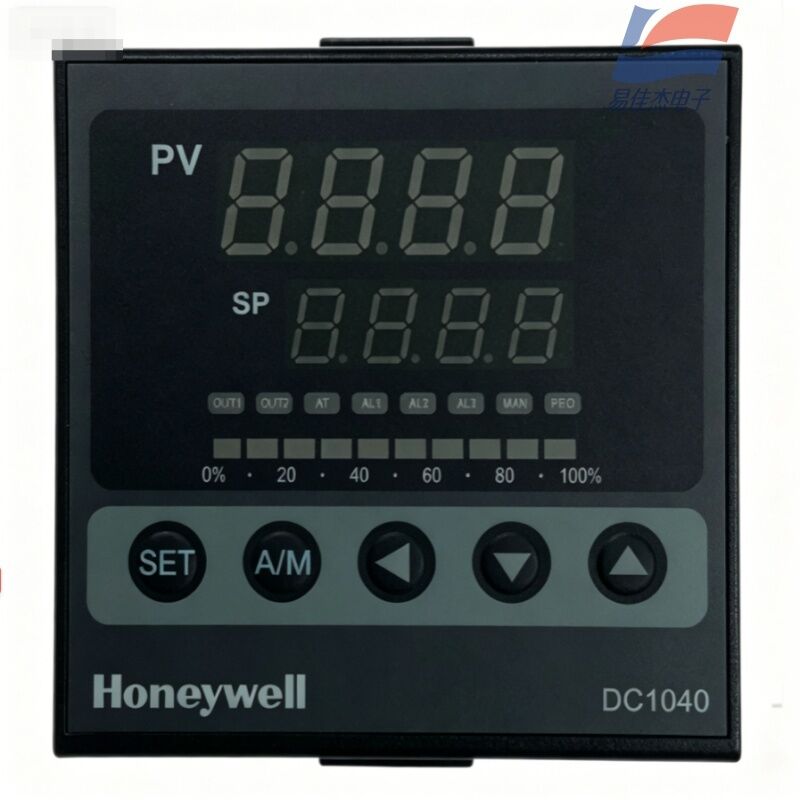

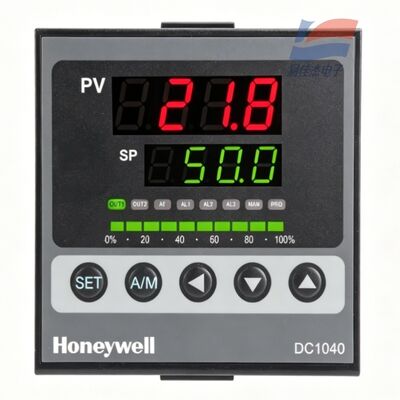

दोहरे चार अंकों वाले डिजिटल ट्यूब: ऊपरी पंक्ति PV वास्तविक समय माप मूल्य, निचली पंक्ति SP प्रक्रिया सेटिंग मूल्य

10 खंड हरे रंग के एलईडी प्रकाश स्तंभः सहज रूप से 0~100% पीआईडी आउटपुट पावर अनुपात प्रदर्शित करें

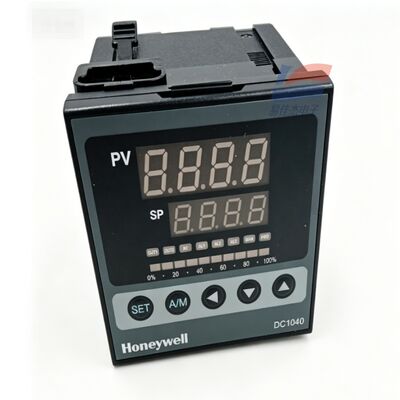

ऑपरेशन कुंजीः SET सेटिंग, A/M मैनुअल-ऑटोमैटिक स्विचिंग, ऊपर और नीचे वृद्धि/कम कुंजी स्थिति संकेतक रोशनीः OUT - मुख्य नियंत्रण आउटपुट, AT - स्व-ट्यूनिंग, AL1 - अलार्म, MAN - मैनुअल मोड

6मैकेनिकल इंस्टॉलेशन आयाम

पैनल का स्वरूपः 96 (W) × 96 (H) मिमी

नियंत्रण कैबिनेट का उद्घाटनः 92 × 92 मिमी

कुल गहराईः 95 मिमी

III. उत्पाद के मुख्य लाभ

रैखिक संकेतों के लिए विशेष नियंत्रक: तापमान नियंत्रण तक सीमित नहीं, दबाव, प्रवाह, स्तर और गैस एकाग्रता के लिए बंद-लूप पीआईडी विनियमन कर सकते हैं,सभी 4-20mA आउटपुट प्रकार के ट्रांसमीटर के साथ संगत;

4-20mA संपर्क रहित वर्तमान आउटपुट, रिले संपर्क आउटपुट की तुलना में बहुत अधिक सेवा जीवन के साथ, विद्युत आनुपातिक वाल्वों के साथ संगत, एससीआर ठोस राज्य शक्ति विनियमन,और परिवर्तनीय आवृत्ति प्रशंसकों;

5. स्टैंडअलोन छोटे उपकरणों का स्वचालन

पीएलसी के उपयोग के बिना एक पूर्ण बंद-लूप प्रक्रिया को पूरा किया जा सकता हैः ट्रांसमीटर सिग्नल एकत्र करता है → उपकरण पीआईडी गणना → 4-20mA एक्ट्यूएटर को चलाता है,और अलार्म रिले एक सुरक्षा इंटरलॉक के रूप में कार्य करता है.
