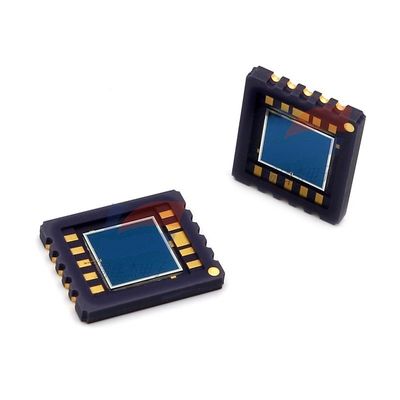

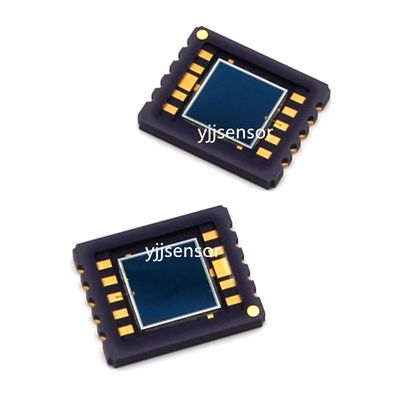

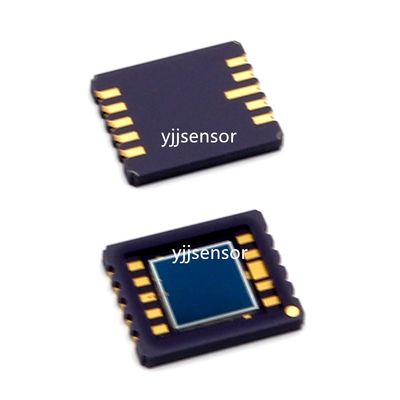

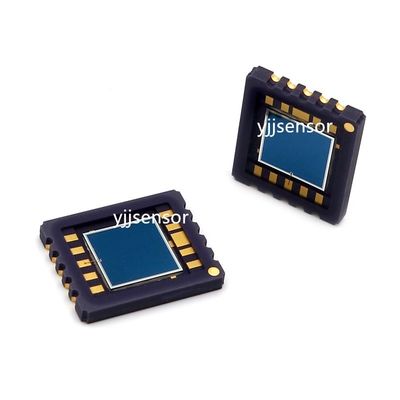

YJJ S5990-01 दो आयामी PSD स्थिति-संवेदनशील डिटेक्टर फोटोड ऑप्टिकल स्थिति माप

उत्पाद वर्णन:

YJJ S5990-01 ऑप्टिकल स्थिति मापन के लिए द्वि-आयामी PSD स्थिति-संवेदनशील डिटेक्टर फोटोडायोड

विशेषताएँ:

डिवाइस का प्रकार: चार-तरफा द्वि-आयामी PSD (स्थिति संवेदनशील डिटेक्टर, एक प्रकार का विशेष फोटोडायोड)

मॉडल भेद

S5990-01: ट्रे और बल्क सरफेस माउंट मॉडल;

S5990-11: रोल टेप सतह माउंट उत्पादन मॉडल;

बड़े आकार की समान श्रृंखला: S5991-01 (9×9 मिमी प्रकाश संवेदनशील सतह)

मूल सिद्धांत

चार-तरफा अलग इलेक्ट्रोड सिलिकॉन फोटोडायोड। जब प्रकाश स्थान 4×4 मिमी प्रकाश संवेदनशील सतह की किसी भी स्थिति पर पड़ता है, तो X1/X2/Y1/Y2 एनोड आउटपुट फोटोवर्तमान के चार पथ रैखिक रूप से प्रकाश स्थान निर्देशांक के अनुरूप होते हैं; बैक-एंड सर्किट चार धाराओं के अनुपात की गणना करता है, और सटीक दो-आयामी एक्स और वाई निर्देशांक की गणना कर सकता है, पिक्सेल सरणी की आवश्यकता के बिना, निरंतर स्थिति का पता लगाने और प्रतिक्रिया की गति बेहद तेज है।

द्वितीय. ऑप्टिकल और इलेक्ट्रिकल कोर पैरामीटर्स (टीए = 25℃, मानक परीक्षण स्थितियां)

1. ऑप्टिकल वर्णक्रमीय पैरामीटर तालिका

पैरामीटर्स विशिष्ट विशिष्टताएँ

प्रभावी प्रकाश संवेदनशील क्षेत्र 4 मिमी × 4 मिमी

वर्णक्रमीय प्रतिक्रिया सीमा 320 ~ 1100 एनएम (पराबैंगनी से निकट-अवरक्त तक)

पीक प्रतिक्रिया तरंग दैर्ध्य λp 960nm (905/960nm अवरक्त लेजर के साथ संगत)

चरम प्रतिक्रिया संवेदनशीलता 0.6 ए/डब्ल्यू

2. स्थिति का पता लगाने की प्रदर्शन तालिका

पैरामीटर संकेतक

स्थिति का पता लगाने में त्रुटि ±70μm (सामान्य), अधिकतम ±150μm

संतृप्ति फोटोकरंट 500μA (VR=5V, लोड 1kΩ)

अंतर-ध्रुव प्रतिरोध 7kΩ (0.1V पूर्वाग्रह)

वृद्धि प्रतिक्रिया समय tr 1μs (हाई-स्पीड स्पॉट ट्रैकिंग)

टर्मिनल जंक्शन कैपेसिटेंस 70~150pF

डार्क करंट आईडी (VR=5V) विशिष्ट 0.5nA, अधिकतम 10nA (कम शोर, कमजोर रोशनी के लिए उपयुक्त)

3. ध्रुव के सीमित पैरामीटर

अधिकतम रिवर्स बायस वोल्टेज: 20V (पारंपरिक अनुशंसित कार्यशील वोल्टेज 5V)

ऑपरेटिंग तापमान: -20℃ ~ +60℃

भंडारण तापमान: -40℃ ~ +80℃

पैकेज की मोटाई: अल्ट्रा-थिन 1.26 मिमी सिरेमिक सतह माउंट पैकेज, एसएमटी रिफ्लो सोल्डरिंग के साथ संगत

खिड़की सामग्री: सिलिकॉन राल (एपॉक्सी से बेहतर पराबैंगनी प्रकाश संप्रेषण)

4. पिन परिभाषाएँ (10पिन सतह माउंट)

X1 एनोड

खाली पैर एन.सी

X2 एनोड

खाली पैर एन.सी

कैथोड सामान्य कैथोड

खाली पैर एन.सी

Y1 एनोड

खाली पैर एन.सी

Y2 एनोड

खाली पैर एन.सी
