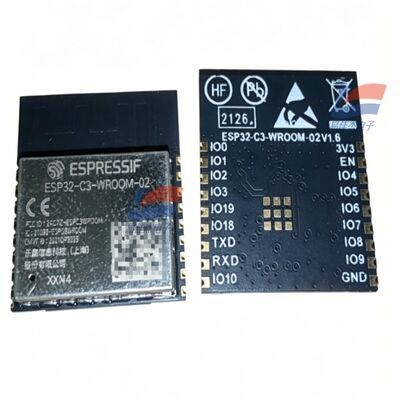

YJJ ESP32-C3-WROOM-02-N4 2.4GHz वाईफाई + ब्लूटूथ BLE5.0 वायरलेस मॉड्यूल

उत्पाद का वर्णन:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz वाईफाई + ब्लूटूथ BLE5.0 वायरलेस मॉड्यूल

विशेषताएं:

I. बुनियादी जानकारी

ब्रांड निर्माता: एस्प्रेसिव (शंघाई, चीन)

मॉडल व्याख्या

ESP32-C3: अंतर्निहित RISC-V एकल-कोर मुख्य नियंत्रण चिप

WROOM-02: मानक SMD वायरलेस मॉड्यूल श्रृंखला

N4: 4MB क्वाड SPI फ्लैश, औद्योगिक तापमान सीमा -40°C~+85°C

एंटेना: अंतर्निहित पीसीबी एंटेना (कोई यू.एफ.एल. सॉकेट नहीं, बाहरी एंटेना मॉडल के लिए प्रत्यय 02यू द्वारा अलग)

पैकेजः 19-पिन एसएमडी सतह माउंट मॉड्यूल, आकार 18×20×3.2 मिमी

II. कोर हार्डवेयर पैरामीटर

1प्रोसेसर और भंडारण

सीपीयूः 32-बिट आरआईएससी-वी सिंगल-कोर, अधिकतम 160 मेगाहर्ट्ज़

ROM: 384KB

SRAM: 400KB (16KB कैश) + 8KB RTC SRAM

फ्लैशः 4MB (N4 का अर्थ है 4M, N8 का अर्थ है 8M)

अंतर्निहित 40MHz उच्च परिशुद्धता क्रिस्टल थरथरानवाला

2वायरलेस संचार (वाई-फाई + बीएलई डुअल)

वाई-फाई 2.4G

मानक: 802.11 बी/जी/एन, 1टी1आर

बैंडविड्थः 20MHz/40MHz, अधिकतम गति 150Mbps

चैनलः 2412~2484MHz (1~13 चैनल)

मोडः स्टेशन / सॉफ्टएपी / हाइब्रिड डुअल मोड, 4 आभासी वाई-फाई का समर्थन करता है

संचरण शक्तिः 20.5dBm; प्राप्ति संवेदनशीलता - 105dBm

कार्य: एफटीएम रेंज, डब्ल्यूएमएम, फ्रेम एग्रीगेशन, एंटीना विविधता

ब्लूटूथ 5.0 BLE

दरः 125K/500K/1M/2Mbps

समर्थनः बीएलई मेष, प्रसारण विस्तार, बहु प्रसारण सेट

वाई-फाई/ब्लूटूथ एंटेना साझा, अंतर्निहित सह-अस्तित्व अनुसूची, कोई आपसी हस्तक्षेप नहीं

3परिधीय संसाधन (15 GPIO)

सभी GPIOs को पुनः प्रोग्राम किया जा सकता है, एकीकृत हार्डवेयर परिधीय उपकरणः

संचार: यूएआरटी×2, आई2सी, एसपीआई, आई2एस ऑडियो, टीडब्ल्यूएआई (कैन2.0), यूएसबी (सीरियल पोर्ट / जेटीएजी डिबगिंग दोहरे प्रयोजन)

एनालॉगः 8 चैनल SAR ADC (12 बिट), अंतर्निहित चिप तापमान सेंसर

नियंत्रणः एलईडी पीडब्ल्यूएम मल्टी-आउटपुट, इन्फ्रारेड रिमोट कंट्रोल, सामान्य डीएमए, हार्डवेयर वॉचडॉग, टाइमर

स्टार्टअप कॉन्फ़िगरेशन पिन, पावर-ऑन मोड चयन के लिए 3 GPIOs

4विद्युत और बिजली की खपत

आपूर्ति वोल्टेजः 3.0V ~ 3.6V (सामान्य 3.3V)

पीक ट्रांसमिशन करंटः 280~345mA

वाई-फाई रिसेप्शन करंटः 82mA

कम शक्ति वाली नींद: आरटीसी गहरी नींद केवल कई एमए स्तर, बैटरी उपकरणों के लिए उपयुक्त

ऑपरेटिंग तापमानः -40°C ~ +85°C (एन श्रृंखला सामान्य औद्योगिक ग्रेड है; एच 4 -40 ~ 105°C उच्च तापमान मॉडल है)

धूल प्रतिरोध का स्तरः MSL3, सतह माउंट रिफ्लो सोल्डरिंग संगत

5संरचनात्मक पैकेजिंग

सतह माउंट 19-पिन, धातु सुरक्षा कवर विरोधी हस्तक्षेप

अंतर्निहित पीसीबी एंटीना, अतिरिक्त बाहरी एंटीना की आवश्यकता नहीं, समग्र संरचना को सरल बनाता है

III. समान श्रृंखला के मॉडलों का त्वरित अंतर तालिका

मॉडल फ्लैश एंटीना तापमान सीमा

ESP32-C3-WROOM-02-N4 4MB बोर्ड-माउंटेड पीसीबी -40~85°C

ESP32-C3-WROOM-02-N8 8MB बोर्ड-माउंटेड पीसीबी -40~85°C

ESP32-C3-WROOM-02U-N4 4MB बाहरी U.FL एंटीना -40~85°C

ESP32-C3-WROOM-02-H4 4MB बोर्ड-माउंटेड पीसीबी -40~105°C (उच्च तापमान)

चार. उत्पाद के मुख्य फायदे

आरआईएससी-वी ओपन आर्किटेक्चर, कोई एआरएम लाइसेंसिंग शुल्क नहीं, कम लागत और उच्च उत्पादन लागत प्रदर्शन

एकल मॉड्यूल वाई-फाई + बीएलई, ब्लूटूथ युग्मन, वायरलेस डेटा ट्रांसमिशन, मेश नेटवर्किंग का समर्थन करता है

समृद्ध परिधीय उपकरणः सेंसर, डिस्प्ले, मोटर्स, CAN बस, ऑडियो स्पीकर को सीधे जोड़ सकते हैं

लिथियम बैटरी संचालित पोर्टेबल उपकरणों के लिए उपयुक्त अल्ट्रा-कम नींद बिजली की खपत

कॉम्पैक्ट आकार, आश्रित डिजाइन, घरेलू उपकरणों/औद्योगिक विद्युत चुम्बकीय उपकरणों के लिए प्रमाणन पास करना आसान

आधिकारिक ईएसपी-आईडीएफ और लेकांग के अर्डिनो ओपन सोर्स डेवलपमेंट फ्रेमवर्क, कम विकास सीमा

मुख्य अनुप्रयोग परिदृश्य

1स्मार्ट होम (अधिकतम उपयोग परिदृश्य)

वाई-फाई स्मार्ट सॉकेट, स्विच, प्रकाश व्यवस्था नियंत्रक, पर्दा मोटर

तापमान आर्द्रता / मानव अवरक्त / गैस सेंसर नेटवर्क टर्मिनल

स्मार्ट छोटे उपकरण: ह्यूमिडिफायर, प्यूरीफायर, वाटर डिस्पेंसर, फुट बाथ

2औद्योगिक स्वचालन (अनुकूल - 40 से 85 डिग्री सेल्सियस की व्यापक तापमान सीमा)

औद्योगिक वायरलेस अधिग्रहण टर्मिनलः वोल्टेज, वर्तमान, तापमान आर्द्रता, गैस सेंसर डेटा एकत्र करता है (SO-E2-960, MSA गैस सेंसर के साथ जोड़ा गया है जिसे आपने पहले परामर्श किया था)

CAN बस वायरलेस गेटवे, दूरस्थ उपकरण निगरानी, 485 से वाई-फाई ट्रांसमिशन मॉड्यूल

उपकरणों के लिए वायरलेस डेटा ट्रांसमिशन, निरीक्षण उपकरणों के लिए वायरलेस डेटा अपलोड

3उपभोक्ता इलेक्ट्रॉनिक्स और पहनने योग्य उपकरण

ब्लूटूथ/ वाई-फाई दोहरी मोड कंगन, स्वास्थ्य डिटेक्टर, तौलिया

वायरलेस वॉयस प्लेयर, ब्लूटूथ स्पीकर, I2S ऑडियो डिवाइस

रिमोट कंट्रोल डिवाइस, इन्फ्रारेड फॉरवर्डिंग गेटवे

4इंटरनेट ऑफ थिंग्स संग्रह, सुरक्षा उपकरण

बैटरी संचालित कम शक्ति वाले कलेक्टर (क्षेत्र वातावरण की निगरानी, गोदाम तापमान आर्द्रता)

वायरलेस एक्सेस कंट्रोल, मानव संवेदन अलार्म, कैमरा सब-बोर्ड

साझा उपकरण (पावर बैंक, साइकिल साझा करने के लिए पोजिशनिंग कम्युनिकेशन बोर्ड)

5शिक्षा, DIY विकास

इंटरनेट ऑफ थिंग्स शिक्षण विकास बोर्ड, निर्माता परियोजनाएं, वायरलेस नियंत्रण प्रयोगात्मक मंच
