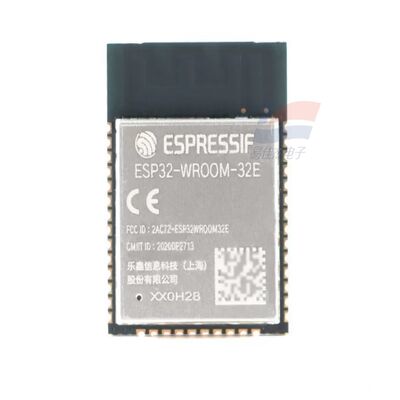

YJJ ESP32-WROOM-32E डुअल-कोर वाईफाई और ब्लूटूथ एमसीयू मॉड्यूल - लोट वायरलेस मॉड्यूल

उत्पाद वर्णन:

YJJ ESP32-WROOM-32E डुअल-कोर वाईफाई और ब्लूटूथ MCU मॉड्यूल - IoT वायरलेस मॉड्यूल

विशेषताएँ:

ESP32: पहली पीढ़ी का डुअल-कोर LX6 मुख्य नियंत्रण चिप

WROOM-32: मानक वायरलेस मॉड्यूल श्रृंखला

ई: वी3 अनुकूलित सिलिकॉन (पुराने 32डी को बदलना, हार्डवेयर बग्स को ठीक करना, आरएफ और सुरक्षा उन्नयन)

एंटीना: अंतर्निर्मित पीसीबी एंटीना; प्रत्यय यूई = यू.एफएल बाहरी एंटीना सॉकेट के साथ

फ़्लैश संस्करण: N4 (4MB) / N8 (8MB) / N16 (16MB)

वैकल्पिक R2 संस्करण: अंतर्निहित 2MB PSRAM, आवाज और छवि कैशिंग के लिए उपयुक्त

द्वितीय. कोर हार्डवेयर पैरामीटर्स

1. मुख्य नियंत्रण एवं भंडारण

सीपीयू: डुअल-कोर 32-बिट Xtensa LX6, 80 से 240 मेगाहर्ट्ज तक समायोज्य आवृत्ति, डुअल-कोर स्वतंत्र पावर डोमेन

आंतरिक भंडारण: 448KB ROM + 520KB SRAM + 16KB RTC SRAM

फ्लैश: मानक 4एमबी, वैकल्पिक 8एमबी/16एमबी एसपीआई फ्लैश

हाई-एंड R2 मॉडल: अतिरिक्त 2MB ऑक्टल PSRAM (वॉयस और कैमरा कैशिंग के लिए)

अल्ट्रा-लो पावर यूएलपी कोप्रोसेसर: स्वतंत्र रूप से स्लीप मोड में सेंसर डेटा एकत्र करता है, पूरी मशीन के लिए माइक्रो-एम्पीयर-लेवल स्टैंडबाय

2. 2.4G वाईफाई + ब्लूटूथ डुअल-मोड वाईफाई

मानक: 802.11 b/g/n 1T1R, अधिकतम 150Mbps

ऑपरेटिंग चैनल: 2412~2484मेगाहर्ट्ज, एसटीए/एपी/मिश्रित, वाईफाई मेश, ओटीए रिमोट अपग्रेड का समर्थन करता है

रेडियो अनुकूलन: 32D की तुलना में 32E एंटीना मिलान सर्किट अपग्रेड, कई उपकरणों के लिए अधिक स्थिर समवर्ती कनेक्शन

ब्लूटूथ 4.2 (बीआर/ईडीआर + बीएलई)

बीएलई मेश, ब्लूटूथ ब्रॉडकास्ट पेयरिंग, एसबीसी ऑडियो एन्कोडिंग, एएफएच फ्रीक्वेंसी हॉपिंग एंटी-इंटरफेरेंस का समर्थन करता है

वाईफाई और ब्लूटूथ के साथ एक साथ काम कर सकते हैं, हार्डवेयर रेडियो सह-अस्तित्व शेड्यूलिंग में कोई विरोध नहीं

3. परिधीय संसाधन (26 GPIO तक)

सभी GPIO मैट्रिसेस का स्वतंत्र रूप से पुन: उपयोग किया जा सकता है, एकीकृत हार्डवेयर परिधीय:

संचार: 3 UART, I2C, SPI, I2S ऑडियो, TWAI (CAN2.0), SDIO

एनालॉग: 8 12-बिट एसएआर एडीसी, 2 8-बिट डीएसी, कैपेसिटिव टच सेंसर

नियंत्रण: 16 एलईडी पीडब्लूएम, मोटर-विशिष्ट पीडब्लूएम, इन्फ्रारेड ट्रांसीवर, पल्स काउंटर, हार्डवेयर वॉचडॉग

बड़ी क्षमता वाले भंडारण के लिए एसडी कार्ड परिधीय विस्तार का समर्थन करता है

4. विद्युत, आकार और पर्यावरण

बिजली की आपूर्ति: 3.0~3.6V (सामान्य 3.3V)

आकार: 18×17.5×3.2 मिमी, 38पिन मानक एसएमडी सतह माउंट, धातु परिरक्षण कवर

ऑपरेटिंग तापमान: मानक संस्करण - 40℃~+85℃; उच्च तापमान संस्करण - 40℃~+105℃ तक

आर्द्रता प्रतिरोध स्तर: MSL3, रिफ्लो सोल्डरिंग बड़े पैमाने पर उत्पादन का समर्थन करता है

प्रमाणपत्र: बीक्यूबी ब्लूटूथ, एफसीसी/सीई रेडियो फ्रीक्वेंसी, आरओएचएस

तृतीय. पिछले 32डी कोर की तुलना में 32ई के अपग्रेड पॉइंट

चिप अपग्रेड V3 सिलिकॉन: क्रिस्टल स्टार्टअप विसंगति, PSRAM कैश क्रैश, ब्लूटूथ डिस्कनेक्शन बग को ठीक करता है

सुरक्षा संवर्द्धन: सुरक्षित बूट V2, फ़्लैश हार्डवेयर एन्क्रिप्शन का समर्थन करता है, जो वाणिज्यिक नेटवर्किंग उपकरणों के लिए उपयुक्त है

रेडियो अनुकूलन: मजबूत विद्युत-चुंबकीय हस्तक्षेप, धातु आवरण वाले उपकरणों की वाईफाई स्थिरता में महत्वपूर्ण सुधार

सॉफ्टवेयर पूरी तरह से संगत: पिन परिभाषाएँ अपरिवर्तित रहती हैं, सीधे पिन-टू-पिन को 32D से बदला जा सकता है, पीसीबी को संशोधित करने की कोई आवश्यकता नहीं है

आपूर्ति स्थिरता: एस्प्रेसिफ मुख्य रूप से बड़े पैमाने पर उत्पादन मॉडल को बढ़ावा देता है, 32D को धीरे-धीरे बंद कर दिया गया है, नई परियोजनाएं 32E को प्राथमिकता देती हैं

चतुर्थ. ESP32-S3 / ESP32-C3 तालिका से सरल अंतर

मॉडल कोर स्थिति मुख्य अंतर

ESP32-WROOM-32E सामान्य IoT मॉड्यूल डुअल-कोर LX6, कोई AI हार्डवेयर त्वरण नहीं, पूर्ण बाह्य उपकरण, उच्च लागत-प्रदर्शन अनुपात

ESP32-C3-WROOM-02 कम लागत वाली न्यूनतम IoT RISC-V सिंगल-कोर, आकार में छोटी, केवल साधारण सेंसर नेटवर्किंग के लिए उपयुक्त

ESP32-S3-WROOM-1 AI वॉयस/विजन स्पेशलाइज्ड डुअल-कोर LX7 AI वेक्टर निर्देशों के साथ, DVP कैमरा, बड़े PSRAM को सपोर्ट करता है

वी. मुख्यधारा अनुप्रयोग परिदृश्य

1. स्मार्ट होम (सबसे आम परिदृश्य)

स्मार्ट सॉकेट, दीवार स्विच, आरजीबी प्रकाश नियंत्रण, पर्दा मोटर्स, तापमान/आर्द्रता/मानव संवेदन गेटवे; ब्लूटूथ पेयरिंग + वाईफाई रिमोट कंट्रोल, फुल-हाउस मेश लिंकेज।

2.485/कैन से वाईफाई वायरलेस गेटवे, औद्योगिक उपकरण रिमोट मॉनिटरिंग

3. ऑडियो, वॉयस डिवाइस

ब्लूटूथ वाईफाई डुअल-मोड स्पीकर, वॉयस अनाउंसमेंट टर्मिनल, सरल वॉयस रिकग्निशन, एमपी3 प्लेयर; PSRAM संस्करण ऑडियो स्ट्रीम को कैश कर सकता है।

4. औद्योगिक स्वचालन

औद्योगिक डेटा रिकॉर्डर, उपकरण स्थिति संग्रह, तापमान/आर्द्रता/दबाव ऑनलाइन निगरानी, ​​पीएलसी वायरलेस विस्तार, कृषि ग्रीनहाउस IoT संग्रह नोड; विस्तृत तापमान रेंज -40~85℃ कार्यशालाओं/आउटडोर के लिए उपयुक्त।

5. उपभोक्ता इलेक्ट्रॉनिक्स और निर्माता उपकरण

वाईफाई रिमोट-नियंत्रित कार, इलेक्ट्रॉनिक स्केल, हेल्थ डिटेक्टर, साझा डिवाइस (चार्जिंग बैटरी / स्टोरेज कैबिनेट), Arduino/ESP-IDF डेवलपमेंट लर्निंग बोर्ड।

6. सुरक्षा और कम-शक्ति निगरानी

बैटरी चालित आउटडोर पर्यावरण निगरानी, ​​​​वेयरहाउस तापमान/आर्द्रता रिकॉर्डर, एक्सेस कंट्रोल नियंत्रक, मानव संवेदन अलार्म डिवाइस; महीनों की बैटरी लाइफ के लिए डीप स्लीप मोड।
