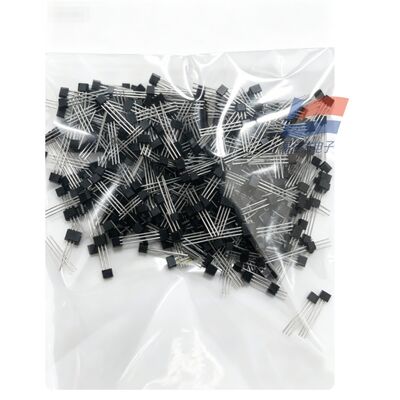

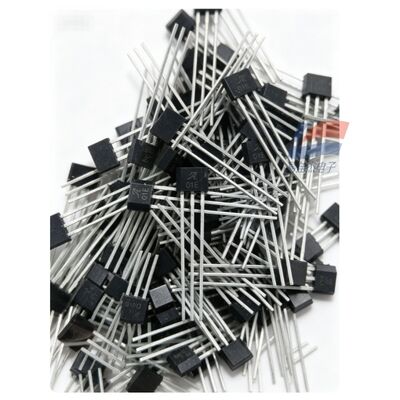

YJJ A1101EUA-T सिंगल-पोल डिजिटल हॉल स्विच सिल्क-स्क्रीन 01E ऑटोमोटिव इलेक्ट्रॉनिक्स के साथ

उत्पाद वर्णन:

YJJ A1101EUA-T सिंगल-पोल डिजिटल हॉल स्विच सिल्क-स्क्रीन 01E ऑटोमोटिव इलेक्ट्रॉनिक्स के साथ

विशेषताएँ:

I. बुनियादी जानकारी

पूरा मॉडल नाम: A1101EUA-T, सिल्क स्क्रीन 01E
पैकेज: 3-पिन थ्रू-होल एसआईपी-3 (TO92 समकक्ष लॉन्ग-पिन प्लग)
डिवाइस का प्रकार: सतत एकल-पोल हॉल स्विच (डिजिटल आउटपुट), केवल चुंबक के एस ध्रुव (दक्षिणी ध्रुव) को महसूस करता है
आंतरिक एकीकरण: वोल्टेज स्थिरीकरण सर्किट, हॉल तत्व, सिग्नल एम्पलीफायर, श्मिट ट्रिगर, एनएमओएस ओपन-ड्रेन आउटपुट ट्रांजिस्टर
प्रमाणपत्र: AEC-Q100 ऑटोमोटिव ग्रेड, RoHS पर्यावरण संरक्षण, उच्च ESD/EMC विरोधी हस्तक्षेप, रिवर्स बैटरी सुरक्षा
द्वितीय. कोर इलेक्ट्रिकल पैरामीटर्स (25℃ मानक परिचालन स्थिति)
1. विद्युत आपूर्ति विद्युत विशेषताएँ तालिका
पैरामीटर विशिष्टता मान
ऑपरेटिंग आपूर्ति वोल्टेज वीसीसी 3.8 वी ~ 24 वी डीसी (5वी/12वी/24वी औद्योगिक नियंत्रण/ऑटोमोटिव बिजली आपूर्ति के साथ संगत)
अधिकतम झेलने वाला वोल्टेज ±30V (अंतर्निहित रिवर्स कनेक्शन सुरक्षा और सर्ज सुरक्षा)
विशिष्ट स्थैतिक ऑपरेटिंग वर्तमान 7.5 एमए
पावर-ऑन स्टार्टअप समय ≤ 4 μs, पावर-ऑन पर तुरंत चुंबकीय क्षेत्र का पता लगाया जा सकता है
2. चुंबकीय क्षेत्र ट्रिगरिंग पैरामीटर (कोर चुंबकीय प्रदर्शन) तालिका
पैरामीटर विशिष्ट मूल्य स्पष्टीकरण
कार्य ट्रिगर प्वाइंट बीओपी (एस पोल बंद) 175 जीएस (17.5 एमटी) आउटपुट कम खींचा जाता है और चुंबकीय क्षेत्र ≥ 175 जीएस होने पर संचालित होता है
रिलीज प्वाइंट बीआरपी (चुंबक दूर) 45Gs (4.5 mT) चुंबकीय क्षेत्र <45Gs होने पर आउटपुट कट जाता है और उच्च प्रतिरोध होता है
मैग्नेटिक हिस्टैरिसीस विंडो BHYS 130Gs मैग्नेटिक फील्ड जिटर को गलत तरीके से ट्रिगर होने से रोकता है
डिटेक्शन पोलारिटी सिंगल पोल, केवल चुंबक के एस पोल पर प्रतिक्रिया करता है एन पोल पर कोई प्रतिक्रिया नहीं होती है
3. आउटपुट पैरामीटर्स
आउटपुट संरचना: एन-चैनल ओपन-ड्रेन (ओपन कलेक्टर), ऊपरी पुल-अप अवरोधक का उपयोग करना चाहिए
अधिकतम सिंकिंग करंट IOUT: 25 mA, सीधे LED, छोटे रिले चला सकता है
संतृप्ति ड्रॉप (20mA पर चालन): विशिष्ट 215 mV, अधिकतम 400 mV
ऑफ-स्टेट लीकेज करंट: ≤ 10 μA
4. पर्यावरण एवं तापमान
ऑपरेटिंग तापमान: -40 ℃ ~ +85 ℃ (वाहन-ग्रेड विस्तृत तापमान रेंज)
भंडारण तापमान: -55 ℃ ~ +150 ℃
पैकेज सामग्री: काली एपॉक्सी राल प्लास्टिक पैकेजिंग, कंपन और नमी के लिए प्रतिरोधी
तृतीय. मुख्य उत्पाद लाभ
वाइड वोल्टेज 3.8~24V, उपभोक्ता 5V उपकरणों, औद्योगिक 24V, ऑटोमोटिव 12V सिस्टम के लिए उपयुक्त;
फ़ैक्टरी पैकेजिंग अंशांकन इंजेक्शन तनाव तापमान बहाव को समाप्त करता है, तापमान सीमा में स्थिर ट्रिगर बिंदु;
निरंतर वास्तविक समय का पता लगाना, नींद में कोई देरी नहीं, चुंबक की गति पर तुरंत प्रतिक्रिया करता है;
अंतर्निहित एकाधिक सुरक्षा: रिवर्स कनेक्शन सुरक्षा, ओवरवॉल्टेज, ईएसडी, मोटर हस्तक्षेप के खिलाफ मजबूत ईएमसी;
कोई बाहरी बाईपास संधारित्र नहीं, सर्किट अत्यंत सरल है;
डीआईपी लॉन्ग-पिन एसआईपी पैकेजिंग, मैनुअल सोल्डरिंग, प्लग-इन उत्पादन के लिए सुविधाजनक;
यांत्रिक संपर्कों के बिना ठोस अवस्था, एक अरब गुना से अधिक जीवनकाल, कोई घिसाव नहीं, कोई स्पार्किंग नहीं।
चतुर्थ. विशिष्ट अनुप्रयोग उद्देश्य
1. ऑटोमोटिव इलेक्ट्रॉनिक्स (मुख्य ऑटोमोटिव-ग्रेड परिदृश्य)
सीट की स्थिति का पता लगाना, दरवाज़ा/टेलगेट/खिड़की का ताला बंद होने का पता लगाना;
ट्रांसमिशन शिफ्ट गियर सेंसर, एक्सेलेरेटर / थ्रॉटल स्थिति सीमा;
वाइपर, सनरूफ यात्रा सीमा, नई ऊर्जा चार्जिंग गन इन-प्लेस डिटेक्शन।
2. औद्योगिक स्वचालन उपकरण
सिलेंडर/इलेक्ट्रोमैग्नेटिक वाल्व पिस्टन इन-प्लेस मैग्नेटिक लिमिट स्विच;
काटने का कार्य बेल्ट, रोलर घूर्णी गति काउंटर, धातु वर्कपीस उपस्थिति का पता लगाना;
कैबिनेट दरवाजा, सुरक्षा सुरक्षा दरवाजा चुंबकीय बंद अलार्म;
पंखा, मोटर रोटर घूर्णी गति संग्रह, पल्स गिनती।
3. घरेलू उपकरण और स्मार्ट होम
वॉशिंग मशीन दरवाज़ा कवर चुंबकीय पहचान, रेफ्रिजरेटर दरवाज़ा स्विच पहचान;
वैक्यूम क्लीनर टकराव चुंबकीय प्रेरण, पानी की टंकी / धूल बॉक्स का जगह-जगह पता लगाना;
जल शोधक फ़िल्टर अपनी जगह पर, चावल कुकर का ढक्कन बंद होने का पता लगाना;
स्मार्ट डोर लॉक मैग्नेटिक सक्शन इन-प्लेस सेंसिंग।
4. उपभोक्ता इलेक्ट्रॉनिक्स, इंस्ट्रुमेंटेशन उपकरण
पावर बैंक फ्लिप कवर, ब्लूटूथ हेडसेट कम्पार्टमेंट ओपनिंग वेक-अप डिटेक्शन;
प्रिंटर, स्कैनर का ढक्कन बंद करना, उपभोज्य बॉक्स की यथास्थान पहचान;
प्रवाहमापी, जल मीटर/गैस मीटर चुंबकीय पल्स गिनती;
हैंडहेल्ड उपकरण बैटरी डिब्बे चुंबकीय सक्शन पहचान।
5. सुरक्षा एवं भंडारण
दरवाजा चुंबकीय अलार्म, भंडारण कैबिनेट, सुरक्षित दरवाजा स्थिति की निगरानी;
असेंबली लाइन सामग्री उपस्थिति चुंबकीय प्रेरण, छँटाई गिनती।
