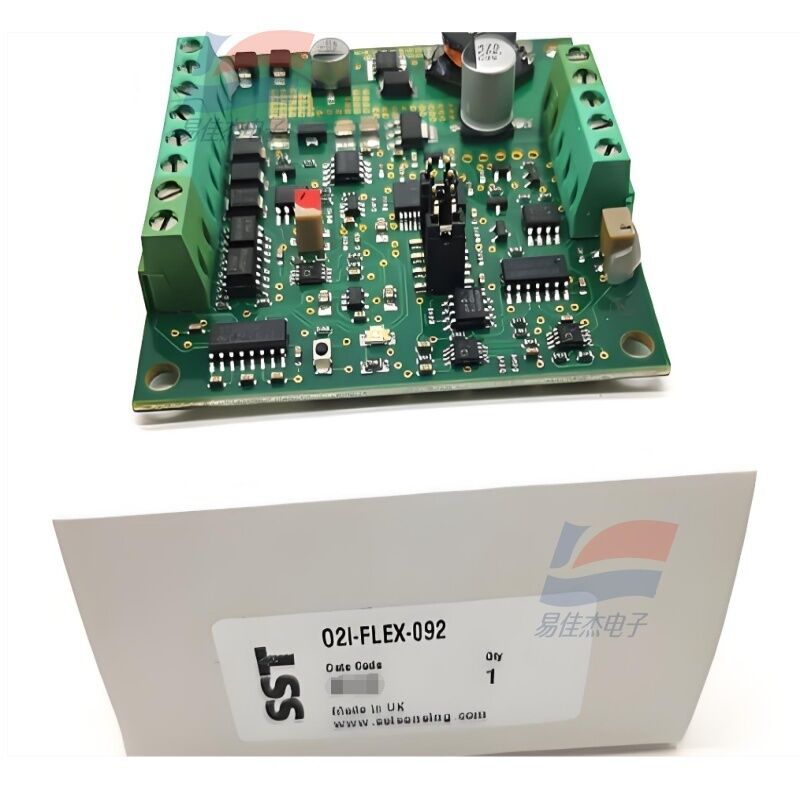

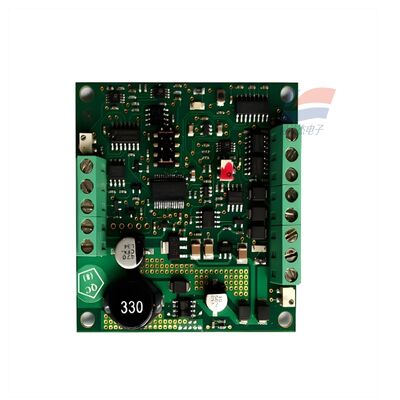

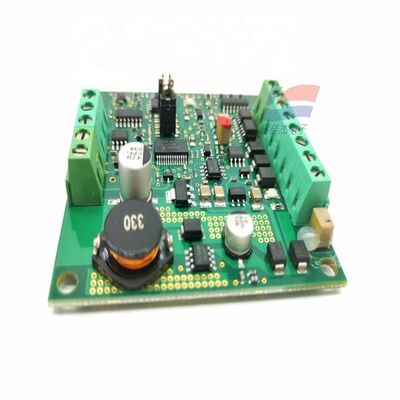

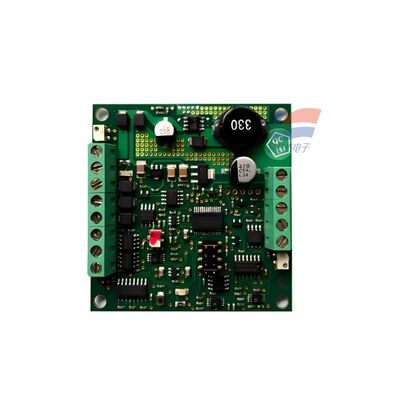

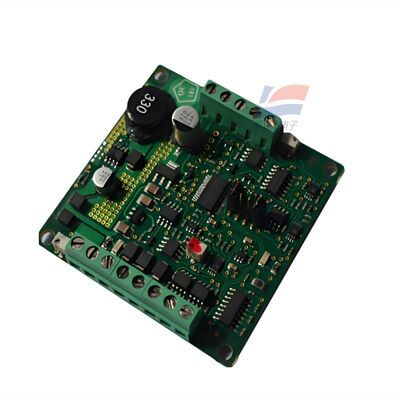

YJJ O2I-Flex-092 विशेषीकृत ड्राइव + सिग्नल रूपांतरण सर्किट बोर्ड ज़िरकोनिया ऑक्सीजन जांच

उत्पाद का वर्णन:

YJJ O2I-Flex-092 जिरकोनिया ऑक्सीजन प्रोब के लिए विशेष ड्राइव + सिग्नल रूपांतरण सर्किट बोर्ड

विशेषताएं:

I. बुनियादी अवलोकन
O2I-Flex-092 एक समर्पित चालक और ट्रांसमीटर सर्किट बोर्ड एसएसटी जिरकोनिया (ZrO2) ऑक्सीजन जांच के लिए है। यह हीटिंग और बिजली के लिए जिम्मेदार है ऑक्सीजन जांच,ज़िरकोनिया बैटरी से कमजोर संकेतों को इकट्ठा करना, सिग्नल एम्पलीफिकेशन और गणना करता है, और उन्हें औद्योगिक मानक एनालॉग/डिजिटल संकेतों में परिवर्तित करता है। यह सभी एसएसटी जिरकोनिया ऑक्सीजन जांच (O2S-FR-T2/T6,OXY-Flex उच्च तापमान जांच रॉड), और संबंधित जांच के बिना अकेले इस्तेमाल नहीं किया जा सकता है।
विद्युत मापदंड
बिजली की आपूर्तिः DC24V ± 10%, अधिकतम कार्य करंट 600mA (सोंड हीटिंग बिजली की खपत सहित)
तीन आउटपुट (एक साथ वैकल्पिक)
4-20mA: लोड 100-600Ω, एनालॉग रेंज ऑक्सीजन एकाग्रता के अनुरूप है
0-10VDC: न्यूनतम भार ≥ 10kΩ, औद्योगिक पीएलसी प्रत्यक्ष अधिग्रहण वोल्टेज संकेत
RS232 डिजिटलः 9600 सीरियल पोर्ट, 0.01% O2 उच्च परिशुद्धता संख्यात्मक आउटपुट, RS232 रेंज के साथ अनुकूलित किया जा सकता है
तापमान और आर्द्रता की स्थितिः कार्य -10°C से +70°C; भंडारण -10°C से +70°C; हवा का दबाव 1-1000mbar के साथ संगत (निर्मित वायु दबाव मुआवजा)
III. ऑक्सीजन सांद्रता मापने के लिए विनिर्देश
दो रेंज (हार्डवेयर चयन योग्य)
1 0.1% - 25% VOL O2 (सामान्य हवा / बंद स्थान)
2 0.1% - 100% VOL O2 (उच्च शुद्धता ऑक्सीजन, निष्क्रिय सुरक्षात्मक गैस); RS232 किसी भी खंडित सीमा के साथ अनुकूलित किया जा सकता है
सटीकताः कैलिब्रेशन के बाद, ± 1% FS; दोहराव ± 0.5% FS
प्रतिक्रिया T90: उच्च गति जांच < 4s; मानक जांच < 15s; समग्र पूर्व ताप और स्थिरता 5-10min
कैलिब्रेशन विधि: अंतर्निहित बटन कैलिब्रेशन, बाहरी टर्मिनल ट्रिगर कैलिब्रेशन, होस्ट कंप्यूटर से RS232 के माध्यम से दूरस्थ कैलिब्रेशन; 20.7% O2 हवा के साथ एकल बिंदु कैलिब्रेशन पर्याप्त है,कैलिब्रेशन गैस टैंक की कोई आवश्यकता नहीं
IV. उत्पाद की मुख्य विशेषताएं
अंतर्निहित शक्ति संकेतक प्रकाश + दोष संकेतक प्रकाश, जांच शॉर्ट सर्किट / हीटिंग असामान्यता के लिए सहज अलार्म
अनुकूली डिजिटल फ़िल्टरिंगः तेजी से प्रतिक्रिया / स्थिर आउटपुट मोड के बीच स्विच कर सकता है, गतिशील और स्थिरता को संतुलित कर सकता है
प्लग-एंड-प्ले टर्मिनल कनेक्टर, साइट पर वायरिंग के लिए सुविधाजनक; OEM एम्बेडेड स्थापना (मानक छोटे बोर्ड आकार)
जिरकोनिया गैर उपभोग्य सामान, जांच जीवनकाल 3-8 वर्ष, ट्रांसमीटर बोर्ड दीर्घकालिक रखरखाव मुक्त
V. आवेदन के उद्देश्य
1. बॉयलर / दहन धुआं गैस (मुख्य)
गैस, ईंधन और बायोमास बॉयलरों के भट्ठी में अवशिष्ट ऑक्सीजन की निगरानी, बंद-लूप ऊर्जा-बचत नियंत्रण, धुआं गैस उत्सर्जन प्रबंधन के लिए पीएलसी के साथ संयुक्त।
2. निष्क्रिय गैस संरक्षण उद्योग
गर्मी उपचार भट्टियों, ब्राज़िंग भट्टियों, नाइट्रोजन सुरक्षा भट्टियों, लिथियम बैटरी सिंटरिंग भट्टियों, ऑक्सीकरण को रोकने के लिए अवशिष्ट ऑक्सीजन की निगरानी, 0-1% ऑक्सीजन की निगरानी।
3पैकेजिंग और खाद्य
डिब्बाबंद/बैग्ड खाद्य पदार्थों की वायुरोधी पैकेजिंग, शराब भंडारण टैंक, अनाज भंडारण निष्क्रियता, कम ऑक्सीजन ताजगी की निगरानी।
4पर्यावरण और बंद स्थान
तहखाने, जहाज के केबिन, भूमिगत सील केबिन, अनाज भंडारण ऑक्सीजन की कमी चेतावनी; प्रयोगशाला इनक्यूबेटर ऑक्सीजन सामग्री माप और नियंत्रण।
5ऑक्सीजन उत्पादन / रासायनिक प्रक्रियाएं
वायु पृथक्करण ऑक्सीजन उत्पादन, उच्च शुद्धता वाले नाइट्रोजन उत्पादन, किण्वन टैंकों में ऑक्सीजन सामग्री की ऑनलाइन निगरानी, रासायनिक प्रतिक्रिया पात्रों में ऑक्सीजन एकाग्रता इंटरलॉक सुरक्षा।
VI. आम तौर पर इस्तेमाल किए जाने वाले ऑक्सीजन जांच
O2S-FR-T6: परिवेश तापमान सम्मिलन प्रकार, 0-25% O2 सार्वभौमिक
OXY-Flex: उच्च तापमान जांच रॉड (700°C तक), बॉयलर धुआं गैस समर्पित
