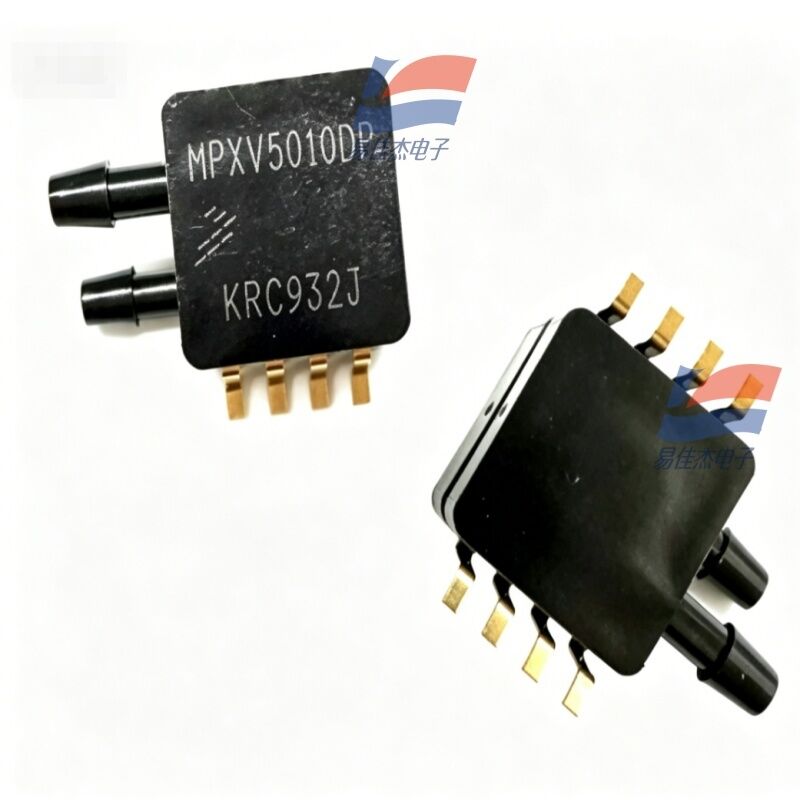

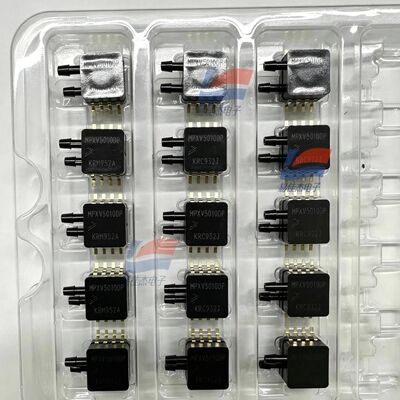

YJJ MPXV5010DP 0-10kPa अंतर दबाव सेंसर HVAC और चिकित्सा अनुप्रयोग

उत्पाद का वर्णन:

YJJ MPXV5010DP 0-10kPa अंतर दबाव सेंसर HVAC और चिकित्सा अनुप्रयोग

विशेषताएं:

I. मुख्य मापदंड

1दबाव सीमा

माप का प्रकारः अंतर दबाव (अंतर), दोहरी इनलेट P1-P2

रेंजः 0 - 10 kPa (0 - 1.45 PSI, लगभग 1000 मिमी जल स्तंभ)

अधिकतम अधिभारः 40 kPa

टूटने का दबावः 100 kPa

2विद्युत उत्पादन (तापमान मुआवजा के साथ प्रवर्धित)

बिजली की आपूर्तिः 4.75 - 5.25 वीडीसी (मानक 5 वी एकल चिप माइक्रोकंट्रोलर सिस्टम बिजली की आपूर्ति)

आउटपुट वोल्टेजः 0.2 V (0 kPa) - 4.7 V (पूर्ण पैमाने 10 kPa), रैखिक एनालॉग वोल्टेज आउटपुट

संवेदनशीलताः 450 mV/kPa

प्रतिक्रिया समयः ≤ 1 एमएस

सटीकताः 0 - 85°C ≤ ± 5% FS के पूरे तापमान रेंज के भीतर कुल त्रुटि, कारखाने में कैलिब्रेट, चिप पर एकीकृत तापमान मुआवजा सर्किट, बाहरी कंडीशनिंग सर्किट की आवश्यकता नहीं है

3पर्यावरण और संरचना

ऑपरेटिंग तापमानः -40°C ️ +125°C

पैकेजः SIP-6 प्रत्यक्ष सम्मिलन, दोहरी हुक एयर नोजल (बाहरी व्यास φ3.3 मिमी), सिलिकॉन रबर ट्यूबिंग से जुड़ा हुआ

मध्यम: केवल शुष्क और स्वच्छ हवा के लिए उपयुक्त, तरल पदार्थों, संक्षारक गैसों के लिए उपयुक्त नहीं

पिनः 1 = वीसीसी 5V; 2 = जीएनडी; 3 = एनालॉग आउट; 4/5/6 = फ्लोटिंग पिन

II. नमूना पत्र की व्याख्या

एमपीएक्सवी: ऑन-चिप सिग्नल एम्पलीफिकेशन + तापमान मुआवजा के साथ श्रृंखला

5010: रेंज कोड 0-10 kPa

डीपी: अंतर दबाव = दो बंदरगाह अंतर दबाव प्रकार (दो दबाव बंदरगाह, दो बिंदुओं के बीच दबाव अंतर को मापने)

III. मुख्य अनुप्रयोग

1एचवीएसी वेंटिलेशन उद्योग (सबसे अधिक इस्तेमाल किया जाता है)

प्रशंसकों से पहले और बाद में दबाव अंतर का माप, नलिकाओं का स्थिर दबाव माप

फ़िल्टर के अवरुद्ध होने की निगरानीः फ़िल्टर से पहले और बाद में दबाव अंतर में वृद्धि से संकेत मिलता है कि फ़िल्टर बंद है

स्वच्छ कक्षों के दबाव नियंत्रण, धूल मुक्त कार्यशालाओं, वेंटिलेशन वायु मात्रा की निगरानी

2चिकित्सा उपकरण

वेंटिलेटर, एनेस्थेसिया मशीनों में वायु प्रवाह दबाव अंतर का माप

पल्मोनरी फंक्शन परीक्षण उपकरणों में वायु प्रवाह माप

अस्पताल के बिस्तरों में वायु दबाव नियंत्रण प्रणालियों के लिए दबाव संग्रह

3औद्योगिक माप और नियंत्रण

पिटो ट्यूबों के साथ हवा की गति का माप (वायु की गति की गणना के लिए अंतर दबाव के साथ संयुक्त)

छोटे गैस प्रवाह की माप (थ्रॉटलिंग + प्रवाह दर में अंतर दबाव रूपांतरण)

प्रशंसकों, वैक्यूम पंपों के नकारात्मक दबाव की निगरानी

गैस विश्लेषक के दबाव की निगरानी

4घरेलू उपकरण और उपकरण

वाशिंग मशीनों में पानी के स्तर का दबाव पता लगाना

छोटे वायु पंपों के बंद सर्किट दबाव नियंत्रण

हवा की tightness परीक्षण, माइक्रो-दबाव परीक्षण उपकरण
