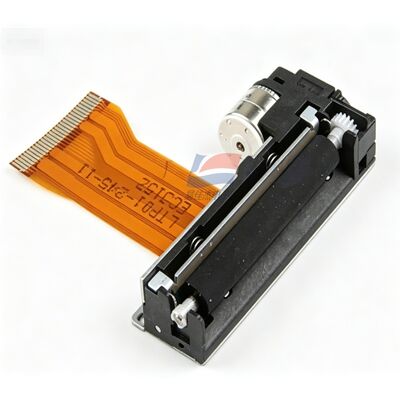

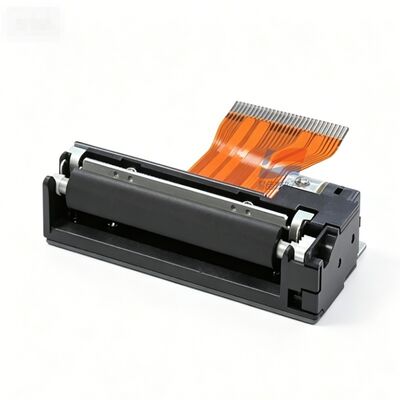

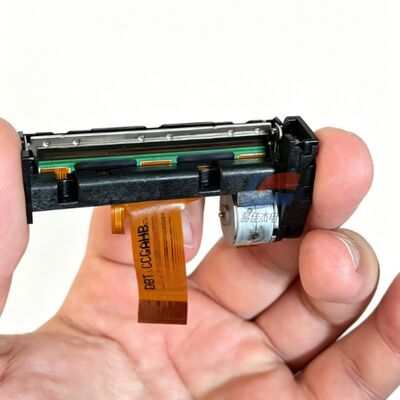

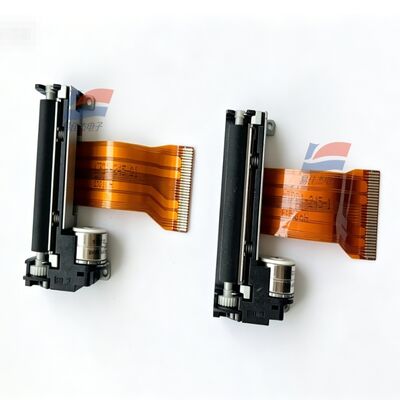

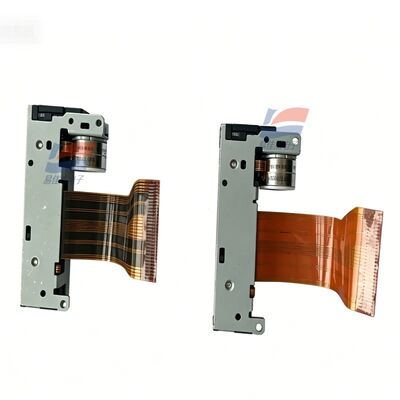

YJJ LTP01-245-C1 3.0 - 4.2V कम वोल्टेज मेडिकल इंस्ट्रूमेंट थर्मल प्रिंट हेड बिना कागज फीड शाफ्ट खोलने/बंद स्विच

उत्पाद का वर्णन:

YJJ LTP01-245-C1 3.0 - 4.2V कम वोल्टेज मेडिकल इंस्ट्रूमेंट थर्मल प्रिंट हेड बिना कागज फीड शाफ्ट खोलने/बंद स्विच

विशेषताएं:

I. बुनियादी जानकारी

मॉडल: LTP01-245-C1 (मूल Seiko Instruments उत्पाद)

प्रकारः क्षैतिज थर्मल प्रिंटर कोर (2 इंच, 58 मिमी कागज की चौड़ाई)

प्रत्यय C1: इसमें पेपर फीड शाफ्ट खोलने का पता लगाने वाला स्विच नहीं है, केवल थर्मल हेड तापमान का पता लगाने और पेपर की कमी का फोटोइलेक्ट्रिक पता लगाने को बरकरार रखता है

संगत विकल्पः Fujitsu FTP628MCL101, घरेलू ATP201 तंत्र

II. प्रिंटिंग कोर स्पेसिफिकेशन

मुद्रण विधि: थर्मल डॉट मैट्रिक्स पंक्ति मुद्रण

एकल पंक्ति और स्तंभ अंकः 384 अंक / पंक्ति

संकल्पः क्षैतिज 8 बिंदु/मिमी, ऊर्ध्वाधर 16 बिंदु/मिमी

कागज की चौड़ाईः 58 मिमी (सहिष्णुता 0~-1 मिमी)

प्रभावी मुद्रण चौड़ाईः 48 मिमी

अधिकतम मुद्रण गतिः 75 मिमी/सेकंड

कागज की खुराक चरण दूरीः 0.0625 मिमी

सिंक्रोनिक हीटिंग अधिकतम अंकः 64 अंक

कागज खिला पथः चाप के आकार का खिला, सरल कागज खिला संरचना

पता लगाने वाले सेंसर की संरचना

थर्मल हेड के तापमान का पता लगानेः अंतर्निहित थर्मिस्टोर

कागज की कमी का पता लगाना: प्रतिबिंबित फोटोइलेक्ट्रिक सेंसर

पेपर फीड शाफ्ट के खुलने/बंद होने का पता लगानाः कोई नहीं (C1 संस्करण स्विच के साथ मॉडल से भिन्न होता है)

विद्युत विद्युत आपूर्ति पैरामीटर

1दो स्वतंत्र बिजली आपूर्ति

तर्क नियंत्रण वोल्टेज Vdd: 3.0~3.6V / 4.75~5.25V (एक चुनें)

हीटिंग हेड/मोटर ड्राइव वोल्टेज Vp: 4.75~9.5V DC

2पीक धारा

प्रिंटिंग हेड पीक करंटः 3.76A (9.5V, 64 पॉइंट एक साथ गर्म)

स्टेपर मोटर पीक करंटः 0.6A

3वायरिंग इंटरफेसः 30 पिन लचीला एफपीसी वायरिंग

जीवन काल और पर्यावरणीय मापदंड

मुद्रण जीवनकाल

कुल हीटिंग पल्स जीवनकालः 100 मिलियन पल्स

कागज पथ पहनने का जीवनकालः 50 किमी (मूल कारखाने योग्य थर्मल पेपर का उपयोग करके)

ऑपरेटिंग तापमानः 0°C ~ +50°C

भंडारण तापमानः -20°C ~ +70°C

परिचालन आर्द्रताः 20%~80% आरएच, कोई संघनक नहीं

VI. भौतिक आयाम और वजन

कुल आयाम (उतरों को छोड़कर): 69.8 × 32.7 × 15.3 मिमी

कुल शुद्ध भार: लगभग 44 ग्राम

संरचनाः धातु आधार + धातु गियर, स्थिर गर्मी अपव्यय

VII. लागू उपकरण

हैंडहेल्ड पीओएस मशीनें, चिकित्सा परीक्षण उपकरण, पोर्टेबल रिकॉर्डर, औद्योगिक उपकरणों के लिए छोटे टिकट मुद्रण, वाहन टर्मिनल, पोर्टेबल कैश रजिस्टर प्रिंटर
