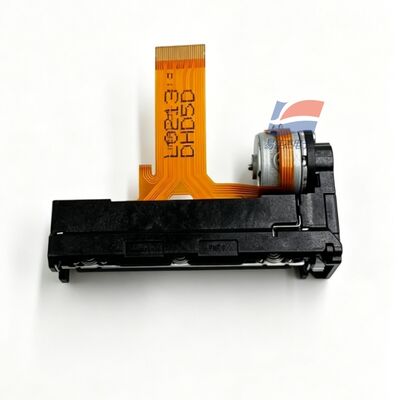

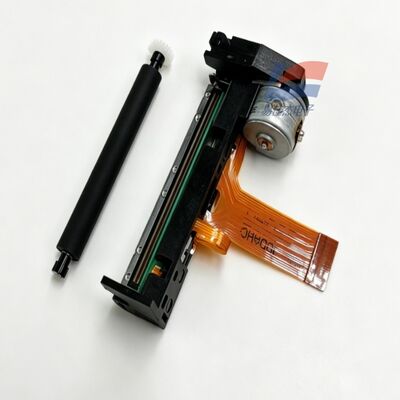

YJJ LTP02-245-13 2-इंच 58 मिमी अल्ट्रा-थिन थर्मल प्रिंटर कोर हैंडहेल्ड पोर्टेबल पीओएस मशीनों के लिए

उत्पाद का वर्णन:

YJJ LTP02-245-13 2-इंच 58 मिमी अल्ट्रा-थिन थर्मल प्रिंटर कोर हैंडहेल्ड पोर्टेबल पीओएस मशीनों के लिए

विशेषताएं:

I. मूलभूत मॉडल सूचना

मॉडल: LTP02-245-13

प्रकार: पंक्ति प्रकार के थर्मल प्रिंटर कोर (अति पतला छोटा 2 इंच का मॉडल)

प्रत्यय भेदः संस्करण 13 में दबाव वाले कागज की शाफ्ट के खुले ढक्कन का पता लगाने वाला स्विच नहीं है।केवल मानक संस्करण में कागज की कमी फोटोइलेक्ट्रिक सेंसर + प्रिंट सिर थर्मल प्रतिरोध तापमान माप की कमी हैइसी श्रृंखला LTP01 एक मोटी मॉडल है जिसमें बड़ी मात्रा है, LTP02 प्रकाश और पोर्टेबिलिटी पर केंद्रित है

II. प्रिंटिंग कोर स्पेसिफिकेशन

मुद्रण विधि: थर्मल डॉट मैट्रिक्स पंक्ति मुद्रण

एकल पंक्ति बिंदु संख्याः 384 बिंदु / पंक्ति

संकल्पः क्षैतिज 8 डॉट्स/मिमी (203 डीपीआई), ऊर्ध्वाधर 16 डॉट्स/मिमी

पिचः क्षैतिज 0.125mm, ऊर्ध्वाधर 0.0625mm

कागज की चौड़ाईः मानक 58 मिमी (57.5±0.5 मिमी थर्मल पेपर के साथ संगत)

प्रभावी मुद्रण चौड़ाईः 48 मिमी

कागज की मोटाईः 60~80μm आम थर्मल पेपर

अधिकतम मुद्रण गतिः 100 मिमी/सेकंड (उद्योग के लिए एक ही आकार के उच्च गति मॉडल)

अधिकतम सिंक्रोनिक हीटिंग पॉइंटः 45 अंक (LTP01 की तुलना में कम बिजली की खपत)

कागज खिला संरचना: सीधी कागज खिला, सरल कागज खिला तंत्र, कॉम्पैक्ट संरचना

III. अंतर्निहित पता लगाने वाले सेंसर

प्रिंट हेड तापमान माप: अंतर्निहित एनटीसी थर्मल प्रतिरोध, अति ताप सुरक्षा

कागज की कमी का पता लगाना: प्रतिबिंबित फोटोइलेक्ट्रिक सेंसर

पेपर शाफ्ट के खुले कवर का पता लगानाः कोई नहीं (संस्करण 13 के मूल अंतर)

विद्युत विद्युत आपूर्ति के मापदंड (दोहरी स्वतंत्र विद्युत आपूर्ति)

1वोल्टेज रेंज

हीटिंग/मोटर ड्राइव वोल्टेज Vp: 5.5 ~ 9.5V DC

तर्क नियंत्रण वोल्टेज Vdd: 3.0 ~ 3.6V DC (सामान्य 3.3V)

2पीक धारा

प्रिंट हेड पीक करंटः 2.64A (9.5V, 45 बिंदुओं की एक साथ हीटिंग)

स्टेपर मोटर का अधिकतम करंटः 0.6A

लॉजिकल स्टैंडबाय करंटः ≤100mA

3प्रिंट हेड थर्मल प्रतिरोधः 162~198Ω (सामान्यतः 180Ω@25°C)

4वायरिंगः 30 पिन एफपीसी लचीला वायरिंग

V. जीवन काल और पर्यावरण संचालन की स्थिति सेवा जीवन

हीटिंग पल्स जीवनः ≥ 1 बिलियन बार

कागज के पथ के पहनने का जीवनः ≥ 50 किमी (मूल फैक्टरी मानक थर्मल पेपर)

परिचालन वातावरणः -10°C ~ +50°C, 20% ~ 85% आरएच (कोई संघनक नहीं)

भंडारण वातावरणः -20°C ~ +60°C, कोई संघनक नहीं

VI. भौतिक आयाम और वजन

कुल आयाम (मोटर/वायरिंग के बाहर निकलने के अलावा): 67.3 × 18.1 × 30.0 मिमी

पूरी मशीन का शुद्ध भारः लगभग 28 ग्राम (एलटीपी01-245 की तुलना में लगभग 40% हल्का, अति पतला और हल्का)

VII. मुख्य लाभ तुलना LTP01-245-C1

मोटाई केवल 18.1 मिमी, काफी कम मात्रा, हाथ से लिए जाने वाले पोर्टेबल उपकरणों के लिए उपयुक्त

कुल वजन 28 ग्राम, हल्का, बैटरी संचालित उपकरणों के लिए पसंदीदा विकल्प

सिंक्रोनिक हॉटस्पॉट की संख्या 45 अंक, कम पीक करंट, कम पावर डिजाइन लागत

अधिकतम मुद्रण गति 100 मिमी/सेकंड, LTP01 की 75 मिमी/सेकंड से तेज

कमियां: कॉम्पैक्ट आंतरिक संरचना, बड़े रोल के साथ निरंतर दीर्घकालिक औद्योगिक मुद्रण के लिए उपयुक्त नहीं

VIII. लागू उपकरण

पोर्टेबल पीओएस मशीनें, मेडिकल एनालाइज़र, पोर्टेबल रिकॉर्डर, पोर्टेबल डिटेक्टर, वाहन टिकट टर्मिनल, छोटे पोर्टेबल वित्तीय टर्मिनल, औद्योगिक पोर्टेबल संग्रह उपकरण
