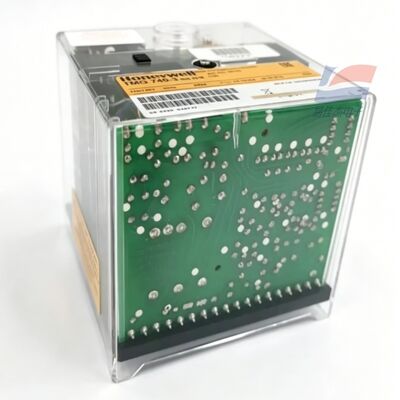

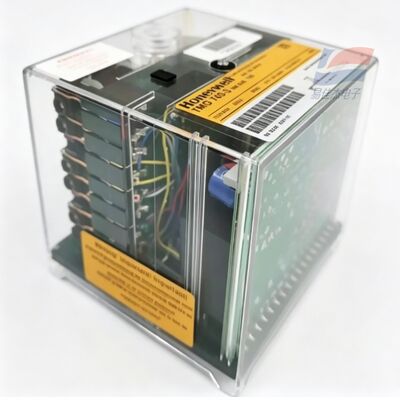

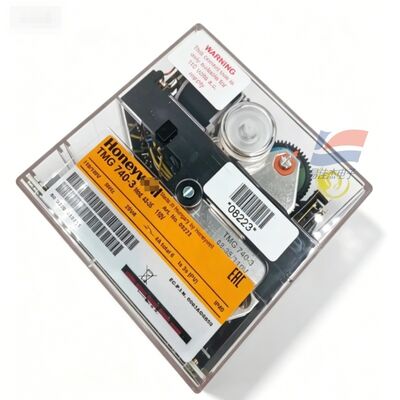

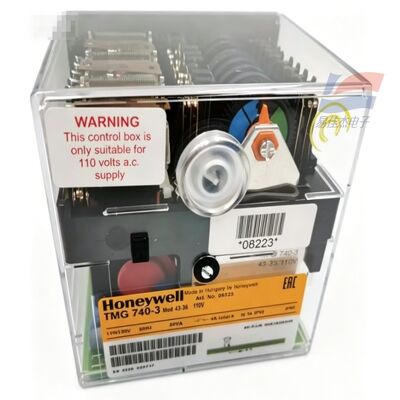

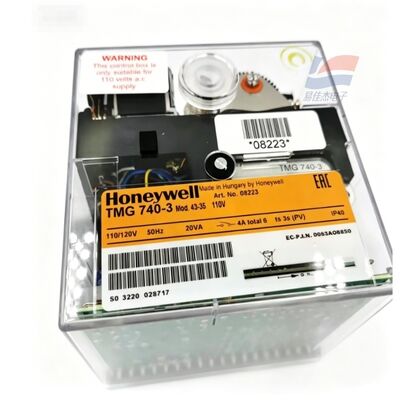

YJJ TMG740-3 TMG 740-3 सैट्रॉनिक दहन नियंत्रक ईंधन बर्नर के लिए इग्निशन प्रोग्राम नियंत्रक

उत्पाद वर्णन:

ईंधन बर्नर के लिए YJJ TMG 740-3 सैट्रोनिक दहन नियंत्रक इग्निशन प्रोग्राम नियंत्रक

विशेषताएँ:

I. मूल फैक्टरी बुनियादी जानकारी

TMG740-3 सुरक्षा प्रोग्रामयोग्य नियंत्रण बॉक्स के साथ एक उच्च-शक्ति मजबूर-वायु प्रकार का दोहरे उद्देश्य वाला तेल-गैस दहन नियंत्रक है। इसे आमतौर पर उद्योग में दहन नियंत्रक/इग्निशन प्रोग्राम नियंत्रक के रूप में जाना जाता है।

पूर्ण मॉडल विभाजन और वर्गीकरण

पूर्ण मॉडल प्रारूप: TMG 740-3 Mod.XX-XX, जहां मॉड समय मापदंडों का प्रतिनिधित्व करता है। मुख्य धारा की तीन व्यावसायिक विशिष्टताएँ हैं:

मॉड.32-32 ऑर्डर संख्या: 08211यू

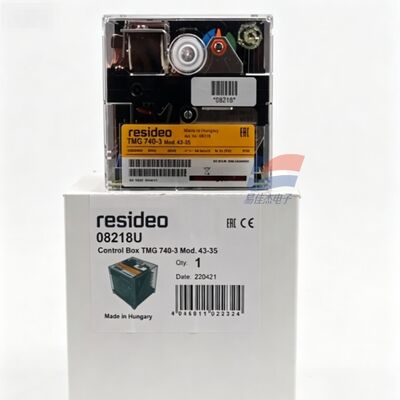

मॉड.43-35 ऑर्डर संख्या: 08218यू (बाज़ार में अधिकतम सीमा तक स्टॉक में उपलब्ध)

मॉड.13-53 ऑर्डर संख्या: 08223यू

उत्पाद की स्थिति

मध्यम-बड़ी शक्ति एकल-चरण / दो-चरण आग, आनुपातिक विनियमन गैस / ईंधन दोहरे ईंधन दहन मशीनों, गर्म हवा से सीधे चलने वाले हीटर के लिए उपयुक्त; मजबूर ब्लोअर प्रकार, यूरोपीय EN298 दहन सुरक्षा मानकों के अनुरूप।

स्थिति विवरण

द्वितीय. कोर इलेक्ट्रिकल और टाइमिंग तकनीकी पैरामीटर

1. विद्युत आपूर्ति विशिष्टताएँ

कार्यशील वोल्टेज: AC220~240V (-15%~+10%), 50Hz (40~60Hz के साथ संगत)

कुल बिजली खपत: लगभग 15VA

फ़्यूज़: 10A फ़ास्ट-ब्लो / 6A स्लो-ब्लो

एकल टर्मिनल का अधिकतम आउटपुट करंट: 4A, मशीन का कुल आउटपुट: 6A

सुरक्षा स्तर: IP44, स्थापना पर्यावरण तापमान: -20℃ ~ +60℃

मशीन का कुल वजन (आधार सहित): 1100 ग्राम

2. फ्लेम डिटेक्शन संगतता (तीन प्रकार के डिटेक्टरों के लिए सामान्य) तालिका

पता लगाने की विधि ट्रिगर संवेदनशीलता, वायरिंग दूरी की ऊपरी सीमा

आयन जांच आयनीकरण 1.6μA साधारण तार 50 मीटर / परिरक्षित तार 100 मीटर

यूवी पराबैंगनी फोटोट्यूब 70μA साधारण तार 100 मीटर / परिरक्षित तार 200 मीटर

इन्फ्रारेड आईआर फ्लैशिंग जांच 5μA (2 एलईडी लाइट के लिए दहलीज) आयन जांच के समान

3. अंशांकन अनुक्रम (मॉड. 43-35 मुख्यधारा मॉडल)

पूर्व-उड़ाने का समय: 43 सेकंड (पूरी तरह से खुले एयर डैम्पर के साथ मजबूर वेंटिलेशन)

प्री-इग्निशन समय: निश्चित 3s

सुरक्षा वाल्व सुरक्षा पहचान अंतराल: 5s (सुरक्षा इग्निशन विंडो, विफलता के मामले में टाइमआउट मशीन को लॉक कर देता है)

फॉल्ट लॉकिंग: लौ की हानि, अपर्याप्त वायु दबाव, यूवी जांच विफलता, सभी स्वचालित रूप से लॉक हो जाते हैं, मैन्युअल रूप से रीसेट करने की आवश्यकता होती है

4. हार्डवेयर संरचना

पारदर्शी ज्वाला-मंदक आवरण, प्लग-इन बेस टर्मिनल ब्लॉक

आंतरिक सिंक्रोनस मोटर कैम टाइमिंग तंत्र, 16 कैम स्विच, ट्रांसफार्मर, दोष स्थिति एलईडी संकेतक (5 लौ तीव्रता प्रदर्शन स्तर)

फ्रंट पैनल रीसेट बटन + फॉल्ट अलार्म इंडिकेटर लाइट के साथ, बॉटम जंपर्स को एयर प्रेशर स्विच, इग्निशन मॉनिटरिंग लॉजिक के लिए कॉन्फ़िगर किया जा सकता है

तृतीय. लागू उपकरण परिदृश्य

औद्योगिक उच्च शक्ति गैस/ईंधन बर्नर, बॉयलर, भाप जनरेटर

पेंट सुखाने वाली गर्म हवा की भट्टियां, सीधे जलाने वाले एयर हीटर

दो-चरण आग / आनुपातिक विनियमन औद्योगिक ताप उपकरण, भट्ठा ताप उपचार उपकरण

दोहरे ईंधन वाली दोहरी गैस दहन इकाइयाँ
