YJJ RAK19007 WisBlock आधार बोर्ड 2nd Gen - मूल्यांकन बोर्ड आधार मॉड्यूल विकास बोर्ड

उत्पाद का वर्णन:

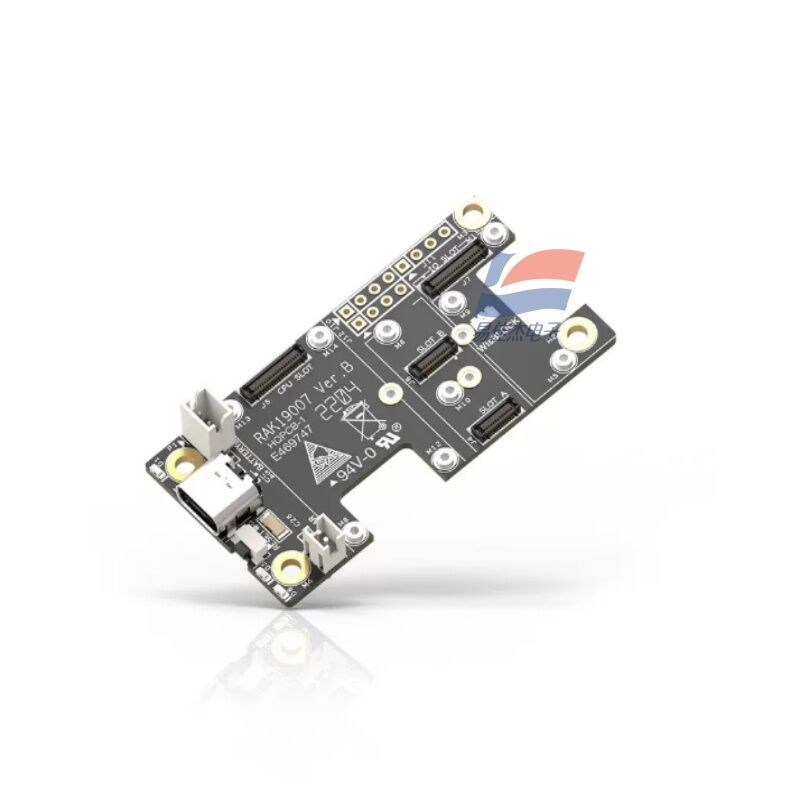

YJJ RAK19007 WisBlock आधार बोर्ड 2nd Gen - मूल्यांकन बोर्ड आधार मॉड्यूल विकास बोर्ड

विशेषताएं:

I. बुनियादी अवलोकन
RAK19007 दूसरी पीढ़ी का RAK WisBlock सार्वभौमिक मूल्यांकन बोर्ड/आधार विकास बोर्ड है, जो पुराने RAK5005-O की जगह लेता है। यह पूरे LoRaWAN मॉड्यूलर IoT समाधान का वाहक है,का उपयोग WisBlock कोर नियंत्रक की मेजबानी के लिए किया जाता है, विभिन्न सेंसर, जीएनएसएस पोजिशनिंग, आईओ विस्तार मॉड्यूल, बिजली आपूर्ति, चार्जिंग, सीरियल पोर्ट और बस विस्तार क्षमताएं प्रदान करते हैं।यह तेजी से प्रोटोटाइप विकास और आउटडोर कम शक्ति वाले नोड्स के लिए एक मानक आधार है. RAKwireles... .
II. कोर हार्डवेयर पैरामीटर
1भौतिक आकार और संरचना
आकारः 60 मिमी × 30 मिमी, अल्ट्रा पतली कॉम्पैक्ट पीसीबी
स्थापनाः 4 M2.5 पेंच निर्धारण छेद, सीधे संलग्नक में स्थापित किया जा सकता है

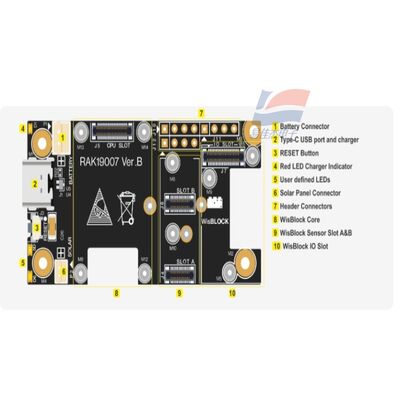

स्लॉट लेआउटः
कोर स्लॉट (40Pin): 1 पथ, WisBlock कोर मॉड्यूल (जैसे RAK4631, RAK11200, RAK3172 आदि लोरा कोर) स्थापित करें
सेंसर स्लॉट A/B/C: 3 पथ, मानक 10 मिमी छोटे सेंसर मॉड्यूल (तापमान, आर्द्रता, गैस, फोटोइलेक्ट्रिक, त्वरण, आदि) का समर्थन करें
स्लॉट डी (बड़े आकार का स्लॉट): 23 मिमी बड़े मॉड्यूल के साथ संगत 1 पथ (GNSS पोजिशनिंग RAK12500, 4G/NB-IoT सेलुलर मॉड्यूल)
दूसरी पीढ़ी का अनुकूलन: स्लॉट डी में डाला गया जीएनएसएस मॉड्यूल अन्य सेंसर पदों पर कब्जा नहीं करता है, पहली पीढ़ी में अंतरिक्ष संघर्ष की समस्या को हल करता है।
स्थापना विधिः मॉड्यूल को आधार प्लेट के ऊपर और नीचे दोनों दिशाओं में लगाया जा सकता है
2विद्युत आपूर्ति प्रणाली (मुख्य लाभ)
कई बिजली आपूर्ति इनपुट
USB-C 5V: प्रोग्राम डाउनलोड, सीरियल पोर्ट डिबगिंग, लिथियम बैटरी चार्जिंग
BAT पैडः 3.7V एकल लिथियम पॉलिमर बैटरी बिजली की आपूर्ति
सौर पैडः 5V सौर पैनल इनपुट, आउटडोर ऑफ-ग्रिड स्व-चार्जिंग
अंतर्निहित लिथियम बैटरी चार्जिंग प्रबंधन चिप, स्वचालित रूप से पूर्ण होने पर चार्जिंग बंद हो जाता है
दो 3.3V बिजली आउटपुटः
वीडीडी: निरंतर बिजली की आपूर्ति, कोर मुख्य नियंत्रण के लिए निरंतर बिजली की आपूर्ति
3V3_S: सॉफ्टवेयर अक्षम किया जा सकता है (IO2 पिन द्वारा नियंत्रित), स्वतंत्र रूप से 4 सेंसर स्लॉट को बिजली की आपूर्ति करता है, नींद के दौरान बिजली की खपत को काफी कम करने के लिए परिधीय उपकरणों को काट देता है
3.3V वोल्टेज विनियमन के लिए 750mA का अधिकतम आउटपुट, कई सेंसरों के साथ-साथ काम करने की आवश्यकताओं को पूरा करता है
बहुत कम नींद स्थिर बिजली की खपत, जंगली में बैटरी के साथ दीर्घकालिक निगरानी नोड्स के लिए उपयुक्त
3. इंटरफ़ेस संसाधन
यूएसबी टाइप-सीः फर्मवेयर बर्न, सीरियल पोर्ट लॉग, एक में सभी चार्जिंग
बाहरी विस्तार पिन (2.54 मिमी): BOOT डाउनलोड बटन, कई GPIO, हार्डवेयर I2C, हार्डवेयर UART, बाहरी उपकरणों (LTH-1550-01 फोटोइलेक्ट्रिक स्विच, रिले) के साथ बाहरी रूप से जुड़ा जा सकता है,प्रदर्शन)
बोर्ड-माउंटेड बटनः रीसेट बटन, BOOT बूट बटन
बसः आधार प्लेट के अंदर एकीकृत I2C/SPI/UART बस, सभी स्लॉट स्वचालित रूप से एक दूसरे के साथ संवाद करते हैं, मैनुअल वायरिंग की आवश्यकता नहीं है
4पर्यावरण विनिर्देश
ऑपरेटिंग तापमानः -40°C ~ +85°C, औद्योगिक ग्रेड का व्यापक तापमान
संगत विकास वातावरण: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
पर्यावरण संरक्षण मानक: RoHS
III. मुख्य कार्य और उपयोग
1. तेजी से लोरावन इंटरनेट ऑफ थिंग्स प्रोटोटाइप मूल्यांकन (मुख्य उद्देश्य)
विज़ब्लॉक कोर (RAK4631/RAK3172) के साथ संयुक्त, कम बिजली वाले व्यापक क्षेत्र की निगरानी नोड्स को जल्दी से बनाने के लिए, बिजली की आपूर्ति, चार्जिंग, सेंसर एडाप्टर बोर्ड, प्लग-एंड-प्ले को डिजाइन करने की आवश्यकता नहीं हैः
पर्यावरणीय निगरानीः तापमान आर्द्रता, वायु दबाव, CO2, गैस सेंसर संयोजन
परिसंपत्ति का स्थानः डी स्लॉट GNSS मॉड्यूल को सम्मिलित करता है, जिसका उपयोग बाहरी ट्रैकर के रूप में किया जाता है
औद्योगिक संग्रहः फोटोइलेक्ट्रिक स्विच, कंपन, तरल स्तर सेंसर डेटा रिपोर्टिंग गेटवे
