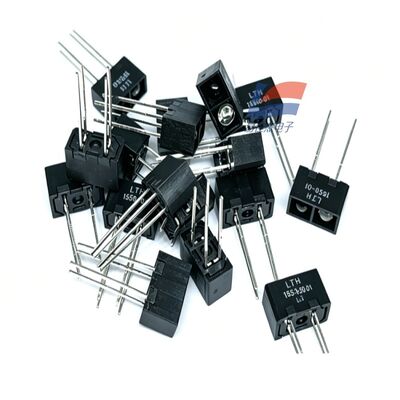

YJJ LTH-1550-01 फोटोइलेक्ट्रिक सेंसर फोटोइलेक्ट्रिक स्विच रिफ्लेक्टिव फोटोइलेक्ट्रिक स्विच

उत्पाद का वर्णन:

YJJ LTH-1550-01 फोटोइलेक्ट्रिक सेंसर - फोटोइलेक्ट्रिक स्विच - रिफ्लेक्सिव फोटोइलेक्ट्रिक स्विच - स्वचालित उपकरणों में प्रयुक्त

विशेषताएं:

I. मूल उत्पाद जानकारी
ब्रांड: LITEON (ताइवान मूल कारखाना)
मॉडल: LTH-1550-01
प्रकार: प्रतिबिंबित प्रकाश विद्युत सेंसर (प्रतिबिंबित प्रकाश विद्युत विच्छेदक)
पैकेजः DIP4 सतह माउंट 4-पिन, मानक 2.54 मिमी पिच
मानक संवेदन दूरीः 3.81 मिमी (उत्तम पता लगाने की सीमा)
प्रमाणन: RoHS पर्यावरण मानकों के अनुरूप, औद्योगिक/उपभोक्ता इलेक्ट्रॉनिक्स के लिए उपयुक्त
II. आंतरिक संरचना का सिद्धांत
एक इकाई में दो घटकों से एकीकृतः
940nm इन्फ्रारेड इमिटिंग एलईडी (इमिट इन्फ्रारेड लाइट)
एनपीएन फोटोट्रांसिस्टर (प्रतिबिंबित अवरक्त प्रकाश प्राप्त करें)
उत्सर्जन और रिसेप्शन खिड़कियां एक ही दिशा में और एक-दूसरे के बगल में स्थित हैं। जब कोई वस्तु 3.81 मिमी की पहचान सीमा में प्रवेश करती है, तो अवरक्त प्रकाश रिसेप्शन ट्यूब पर परिलक्षित होता है,ट्रांजिस्टर का संचालन करता है, स्तर परिवर्तन करता है, गैर संपर्क उपस्थिति का पता लगाने को प्राप्त करता है। काला खोल एक छायांकन संरचना के साथ आता है, पर्यावरण आवारा प्रकाश हस्तक्षेप का विरोध करता है।
मूल विद्युत मापदंड
नामित मूल्यों को सीमित करना
तालिका
पैरामीटर विनिर्देश
एलईडी फॉरवर्ड करंट यदि अधिकतम 60mA
एलईडी रिवर्स वोल्टेज Vr 5V
एलईडी फॉरवर्ड ड्रॉप Vf विशिष्ट 1.2V
फोटोट्रांसिस्टर कलेक्टर वर्तमान Ic अधिकतम 20mA
कलेक्टर-एमिटर वोल्टेज Vceo 30V
ऑपरेटिंग तापमान -25°C ~ +85°C
भंडारण तापमान -55°C ~ +110°C
विद्युत विशेषताएं
वर्तमान हस्तांतरण अनुपात CTR: 50% ~ 600%
तेजी से प्रतिक्रिया की गति, उच्च गति गिनती के लिए उपयुक्त, स्थिति का पता लगाने
एनपीएन कलेक्टर ओपन-लूप आउटपुट, सीधे एकल चिप माइक्रोकंट्रोलर आईओ के साथ जोड़ा जा सकता है

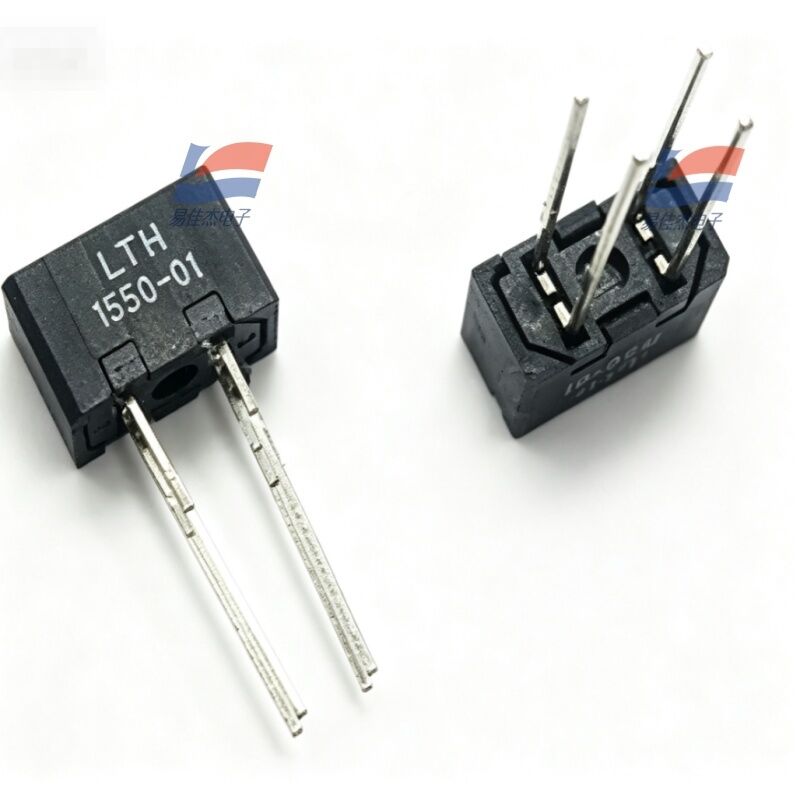

IV. 4-पिन परिभाषा (निचे से देखे गए मुद्रित वर्ण, बाएं से दाएं पिन)
पिन 1: एलईडी एनोड (एलईडी+)
पिन 2: एलईडी कैथोड (एलईडी- / जीएनडी)
पिन 3: फोटोट्रांसिस्टर एमिटर (ई, कॉमन ग्राउंड जीएनडी)
पिन 4: फोटोट्रांसिस्टर कलेक्टर (सी, सिग्नल आउटपुट)
सरल वायरिंग स्कीम (ईएसपी 32 / सिंगल-चिप माइक्रोकंट्रोलर जनरल)
एलईडी + 220Ω करंट लिमिटिंग रेजिस्टर से 3.3V/5V तक कनेक्ट; एलईडी - जीएनडी से कनेक्ट
फोटोट्रांसिस्टर ई जीएनडी से जुड़ा हुआ है; कलेक्टर सी 10K रेसिस्टर पुल-अप के साथ आईओ से जुड़ा हुआ है
जब कोई वस्तु निकट आती है, तो आईओ एक निम्न स्तर का आउटपुट करता है; कोई वस्तु उच्च स्तर की नहीं है
V. उत्पाद के मुख्य फायदे
एकीकृत कारखाना कैलिब्रेशन, प्रकाश पथ के मैनुअल समायोजन की कोई आवश्यकता नहीं, प्लग-एंड-प्ले
कोई मैकेनिकल संपर्क नहीं, जीवनकाल मैकेनिकल माइक्रोस्विच से बहुत अधिक है
कॉम्पैक्ट आकार, पीसीबी के लिए सतह माउंट, छोटे उपकरणों में आंतरिक स्थापना के लिए उपयुक्त
काले रंग का छायांकन, इनडोर प्रकाश व्यवस्था में ट्रिगर नहीं करता, कमजोर प्राकृतिक प्रकाश
व्यापक तापमान सीमा के साथ काम करना, औद्योगिक उपकरण, कार्यालय उपकरण, छोटे उपकरण के साथ संगत
VI. विशिष्ट अनुप्रयोग परिदृश्य
कार्यालय उपकरण: प्रिंटर/कॉपी मशीनों में कागज का पता लगाने, कागज गिनने, कागज जाम का पता लगाने
स्वचालन उपकरणः उपस्थिति और अनुपस्थिति का पता लगाना, छोटी असेंबली लाइनों की सीमा स्थिति का पता लगाना
स्मार्ट हार्डवेयरः भंडारण डिब्बों के दरवाजे का पता लगाना, कचरा डिब्बों के ढक्कन खोलने का पता लगाना, सरल तरल स्तर का पता लगाना
वित्तीय उपकरणः एटीएम, नकदी रजिस्टर कागजी मुद्रा पहचान, बिल गिनती
