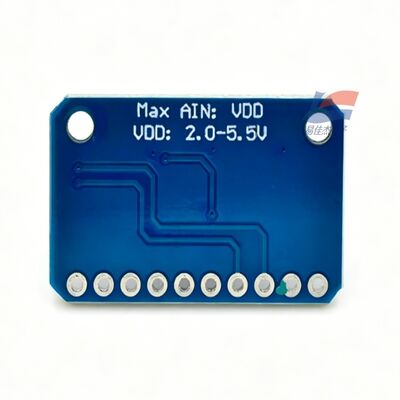

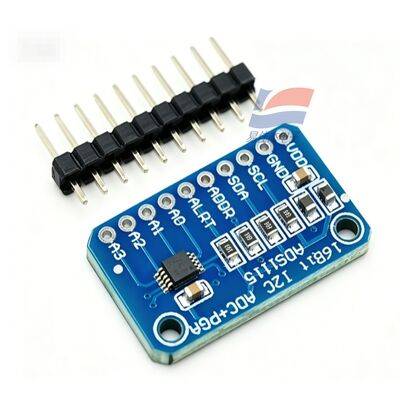

YJJ ADS1115 16-बिट उच्च परिशुद्धता एनालॉग-टू-डिजिटल कनवर्टर एडीसी विकास बोर्ड मॉड्यूल 4 चैनल

उत्पाद वर्णन:

YJJ ADS1115 16-बिट उच्च परिशुद्धता एनालॉग-टू-डिजिटल कनवर्टर एडीसी विकास बोर्ड मॉड्यूल 4 चैनल

विशेषताएँ:

रिज़ॉल्यूशन: 16-बिट, कोई डेटा हानि नहीं
न्यूनतम एलएसबी वोल्टेज (पीजीए = 16, एफएस = ±0.256वी): 8μV
आईएनएल अभिन्न गैर-रैखिकता: ±0.5 एलएसबी
सीएमआरआर सामान्य मोड अस्वीकृति अनुपात: डीसी विशिष्ट 100 डीबी, 50/60 हर्ट्ज मुख्य आवृत्ति 105 डीबी (कम गति 8 एसपीएस मोड)
तापमान बहाव में वृद्धि: 5~7 पीपीएम/℃
अंतर्निहित कम बहाव वाला आंतरिक संदर्भ, बाहरी संदर्भ स्रोत की कोई आवश्यकता नहीं
8 एसपीएस / 16 एसपीएस / 32 एसपीएस / 64 एसपीएस / 128 एसपीएस (डिफ़ॉल्ट) / 250 एसपीएस / 475 एसपीएस / 860 एसपीएस (अधिकतम)
कम गति 8एसपीएस: मुख्य शोर दमन के लिए इष्टतम
उच्च गति 860SPS: तेज़ गतिशील सिग्नल अधिग्रहण
आठवीं. विद्युत विद्युत आपूर्ति पैरामीटर
बिजली आपूर्ति वोल्टेज (एनालॉग/डिजिटल समान वोल्टेज): 2.0V ~ 5.5V, 3.3V/5V माइक्रोकंट्रोलर के साथ संगत
परिचालन वर्तमान:
सतत रूपांतरण मोड: विशिष्ट 150μA
एकल रूपांतरण स्लीप मोड: रूपांतरण पूरा होने पर स्वचालित पावर-ऑफ, पूरे डिवाइस की बेहद कम औसत बिजली खपत
विशिष्ट बिजली खपत: 0.3mW
इनपुट एनालॉग वोल्टेज रेंज: 0V ~ VDD (सिंगल-एंडेड)
नौवीं. I2C डिजिटल इंटरफ़ेस
मानक I2C संगत, अधिकतम दर 400kHz
4 हार्डवेयर चयन योग्य पते (ADDR पिन VDD/GND/SDA/SCL स्विच से जुड़े), 4 ADS1115 चिप्स तक को एक ही बस में जोड़ा जा सकता है
अंतर्निर्मित डिजिटल तुलनित्र: समायोज्य ऊपरी और निचली सीमाएँ, अलर्ट पिन इंटरप्ट आउटपुट, ओवरवॉल्टेज/अंडरवोल्टेज ट्रिगर पर एमसीयू को जगाएं
X. पैकेज का आकार (3 मुख्यधारा सतह माउंट प्रकार)
X2QFN-10 (IRUGR): 2.0 मिमी × 1.5 मिमी × 0.4 मिमी, अल्ट्रा-छोटी मात्रा, पहनने योग्य / माइक्रो सेंसर
SOT-10 (DYN): 2.9 मिमी × 2.8 मिमी × 0.6 मिमी, सामान्य सतह माउंट
वीएसएसओपी-10 (आईडीजीएसआर): 3.0 मिमी × 4.9 मिमी, मैनुअल सोल्डरिंग के लिए अनुकूल
बारहवीं. परिचालन लागत वातावरण
ऑपरेटिंग तापमान: -40℃ ~ +125℃
भंडारण तापमान: -60℃ ~ +150℃
आर्द्रता: 0~95% आरएच, कोई संक्षेपण नहीं
RoHS अनुरूप
XIII. मुख्य अंतर्निहित कार्य
आंतरिक उच्च परिशुद्धता वोल्टेज संदर्भ
आंतरिक घड़ी थरथरानवाला, बाहरी क्रिस्टल की कोई आवश्यकता नहीं
प्रोग्रामेबल गेन पीजीए, माइक्रोवोल्ट से 5V वाइड सिग्नल को कवर करता है
4 चैनल एनालॉग मल्टीप्लेक्सर MUX
डिजिटल वोल्टेज तुलनित्र + इंटरप्ट आउटपुट
एकल रूपांतरण पावर-सेविंग मोड, बैटरी चालित नोड्स के लिए पसंदीदा
