YJJ WisLink PLC LX200V30 मूल्यांकन बोर्ड पीएलसी + लोरा हाइब्रिड नेटवर्किंग के लिए पावर लाइन कम्युनिकेशन (पीएलसी) मॉड्यूल

उत्पाद वर्णन:

YJJ WisLink PLC LX200V30 मूल्यांकन बोर्ड - पीएलसी + लोरा हाइब्रिड नेटवर्किंग के लिए पावर लाइन कम्युनिकेशन (पीएलसी) मॉड्यूल

विशेषताएँ:

I. उत्पाद अवलोकन
1. कोर मॉड्यूल LX200V30
मुख्य नियंत्रण SoC: क्वालकॉम QCA7420 ब्रॉडबैंड पावर लाइन कैरियर चिप
मॉड्यूलेशन विधि: ओएफडीएम ऑर्थोगोनल फ्रीक्वेंसी डिवीजन मल्टीप्लेक्सिंग
मानक प्रोटोकॉल: IEEE1901, होमप्लग एवी इंटरनेशनल यूनिवर्सल पीएलसी ब्रॉडबैंड स्टैंडर्ड
ट्रांसमिशन माध्यम: पावर लाइन, ट्विस्टेड पेयर, कोएक्सियल केबल, तीनों मीडिया संगत हैं
सहयोगी EVB: WisPLC PRO मूल्यांकन बोर्ड (LX200V30 EVB), जिसका उपयोग तीव्र परीक्षण, प्रोटोटाइप विकास और समाधान सत्यापन के लिए किया जाता है
द्वितीय. आरएफ एवं संचार प्रदर्शन पैरामीटर्स
भौतिक परत दर
अधिकतम PHY दर: 500Mbps; वास्तविक व्यवसाय थ्रूपुट लगभग 400~460Mbps (RAKwireles...)
ऑपरेटिंग फ्रीक्वेंसी बैंड
2~68MHz (CATV वायर्ड टेलीविजन बैंड के साथ संगत, कोई हस्तक्षेप नहीं); आमतौर पर हस्तक्षेप को कम करने के लिए 2~30MHz की सिफारिश की जाती है (Rakwireles...)
ट्रांसमिशन दूरी (आदर्श वायरिंग वातावरण)
एसी पावर लाइन: अधिकतम 300 मीटर
मुड़ जोड़ी (टेलीफोन लाइन/नेटवर्क केबल): अधिकतम 600 मीटर
समाक्षीय केबल: अधिकतम 2000 मीटर (RAKwireles...)
नेटवर्क कॉन्फ़िगरेशन क्षमता
7 LX200V30 मॉड्यूल तक एकल नेटवर्क स्थापित किया जा सकता है, स्वचालित रूप से नेटवर्क, शून्य कॉन्फ़िगरेशन पावर ऑन तैयार
सुरक्षा एन्क्रिप्शन
डेटा चोरी, छेड़छाड़ रोकने के लिए अंतर्निहित 128-बिट एईएस हार्डवेयर एन्क्रिप्शन (RAKwireles...)
विरोधी हस्तक्षेप
औद्योगिक-ग्रेड C4 विद्युतचुंबकीय संगतता, फ़्रीक्वेंसी कन्वर्टर्स, वेल्डिंग मशीन, मोटर्स, आदि के साथ संगत। मजबूत शोर बिजली आपूर्ति परिदृश्य; कम विलंब घबराहट <1.8ms
तृतीय. हार्डवेयर मॉड्यूल विशिष्टताएँ (LX200V30 मॉड्यूल)
आकार: 40 मिमी × 30 मिमी, मानक स्टाम्प पिन मॉड्यूल
इंटरफ़ेस बस
एमआईआई ईथरनेट इंटरफ़ेस (एमसीयू/पीएचवाई से कनेक्ट करें)
बिजली आपूर्ति, जीपीआईओ, स्थिति संकेतक लाइट के लिए 2.54 मिमी मानक पिन हैडर
विद्युत आपूर्ति आवश्यकताएँ (मॉड्यूल साइड)
दोहरी विद्युत आपूर्ति: 3.3V DC (चिप कोर) + 12V DC (PLC लाइन ड्राइव ट्रांसफार्मर), दोनों को एक ही समय में संचालित किया जाना चाहिए
स्थिति संकेतक जीपीआईओ
पीडब्लूआर: पावर इंडिकेटर लाइट
ETH: ईथरनेट लिंक/डेटा ब्लिंकिंग
पीएलसी: पावर लाइन लिंक/डेटा ब्लिंकिंग
तापमान रेंज आपरेट करना
ऑपरेशन: -40℃ ~ +85℃
भंडारण: -40℃ ~ +85℃
बिजली की खपत
स्टैंडबाय: लगभग 120mA; फुल लोड ट्रांसमिशन: 220~280mA; उच्च भार हीट सिंक जोड़ने का सुझाव देता है

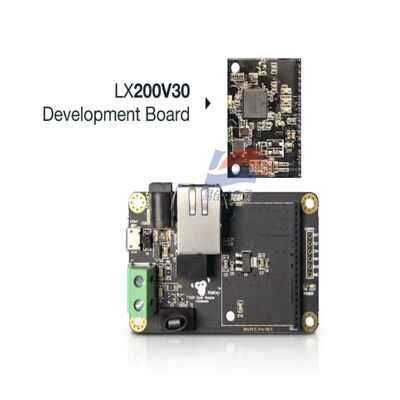

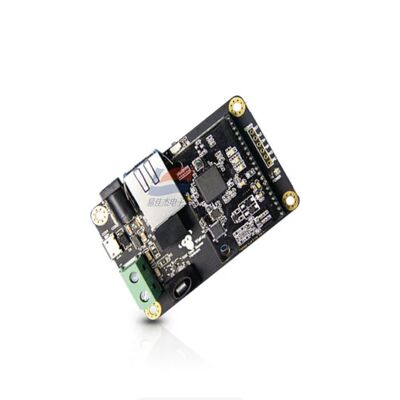

चतुर्थ. LX200V30 EVB मूल्यांकन बोर्ड (WisPLC PRO बेस बोर्ड) का पूर्ण विन्यास

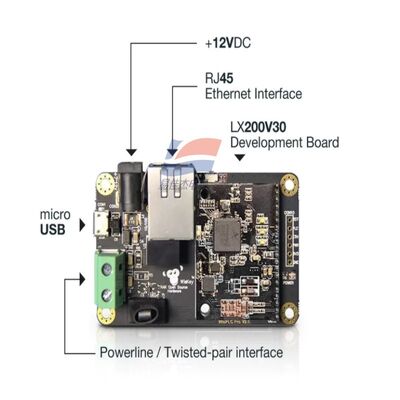

1. विद्युत आपूर्ति इंटरफ़ेस (दो विद्युत आपूर्ति विधियाँ)
डीसी डायरेक्ट करंट सॉकेट: 12V डीसी एडाप्टर इनपुट (अनुशंसित)
माइक्रो यूएसबी 5वी: केवल डिबगिंग पावर सप्लाई, पीएलसी को पूरी पावर से ड्राइव नहीं कर सकता
बेस बोर्ड बिल्ट-इन स्टेप-अप सर्किट, मॉड्यूल द्वारा आवश्यक 3.3V + 12V दोहरी बिजली आपूर्ति स्वचालित रूप से उत्पन्न करता है

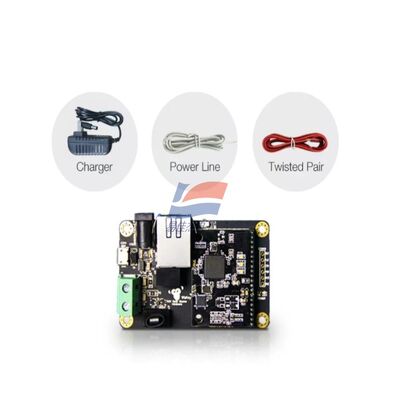

2. बाहरी बिजनेस इंटरफ़ेस
आरजे45 गीगाबिट ईथरनेट पोर्ट: कंप्यूटर से कनेक्ट करें, गेटवे, आरएके4630/4631 लोरा नोड
ग्रीन टर्मिनल ब्लॉक: पावर लाइन कपलिंग आउटपुट (220V यूटिलिटी पावर / लो वोल्टेज डीसी बस कनेक्ट करें)
आरक्षित मुड़ जोड़ी, समाक्षीय केबल सोल्डरिंग सॉकेट, सीधे मल्टी-मीडिया ट्रांसमिशन का परीक्षण कर सकते हैं
3. डिबग इंटरफ़ेस
यूएआरटी सीरियल पोर्ट: विस्लिंक-सीएलआई कमांड लाइन टूल, लिंक गुणवत्ता देखें, फ्रीक्वेंसी बैंड को संशोधित करें, ओटीए फर्मवेयर अपग्रेड
डिप स्विच: पीएलसी फ़्रीक्वेंसी बैंड, नेटवर्किंग मोड का त्वरित स्विच
तीन रंगों वाली अंतर्निर्मित एलईडी: पावर, ईथरनेट, पावर लाइन लिंक स्थिति का वास्तविक समय प्रदर्शन
4. यांत्रिक आयाम मूल्यांकन बोर्ड पीसीबी: लगभग 75 मिमी × 50 मिमी, Φ3 आकार के 4 इंस्टॉलेशन फिक्सिंग छेद के साथ
विशिष्ट अनुप्रयोग परिदृश्य
औद्योगिक साइट: मूल पावर केबल को नेटवर्क केबल से बदलें, और पीएलसी + लोरा हाइब्रिड नेटवर्किंग का उपयोग करें (RAK4630/RAK5146 गेटवे के साथ)
फोटोवोल्टिक/चार्जिंग स्टेशन: डीसी बस के लिए हाई-स्पीड डेटा ट्रांसमिशन
सुरक्षा निगरानी: हाई-डेफिनिशन कैमरा वीडियो प्रसारित करने के लिए बिल्डिंग मेन पावर का उपयोग करें
स्मार्ट बिल्डिंग, ऊर्जा निगरानी, ​​स्मार्ट मीटर, चिकित्सा उपकरण नेटवर्किंग
उपकरणों का प्रोटोटाइप विकास: ईवीबी मूल्यांकन बोर्ड का उपयोग करके बिजली लाइन संचार समाधानों का तेजी से सत्यापन
