YJJ RAK5146 PiHAT Concentrator Module Sensor Data Collection के लिए LoRaWAN के लिए उपयुक्त

उत्पाद का वर्णन:

YJJ RAK5146 PiHAT Concentrator Module Sensor Data Collection के लिए LoRaWAN के लिए उपयुक्त

विशेषताएं:

I. घटक सूची
मानक किट में शामिल हैंः

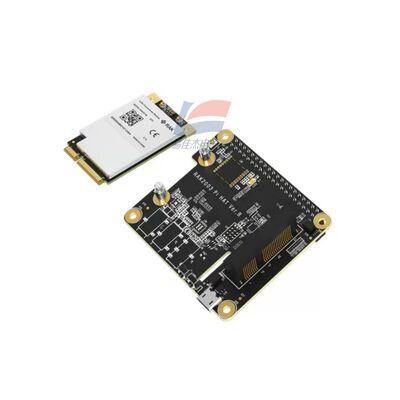

RAK5146 mPCIe LoRa एकाग्रता मॉड्यूल (SX1303 बेसबैंड)

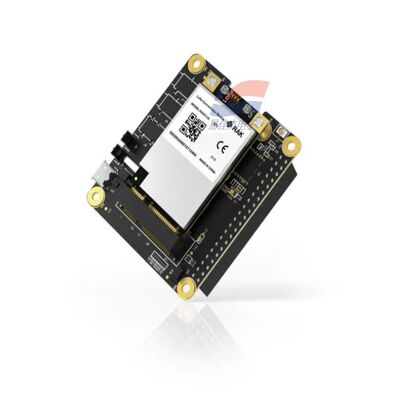

RAK2287/RAK5146 PiHAT एडाप्टर बोर्ड (रास्पबेरी पाई 40Pin HAT)
एमएचएफ लोरा अंतर्निहित एंटेना
एमएचएफ जीपीएस एंटीना (जीपीएस संस्करण के साथ शामिल)
तांबे के खंभे, पेंचों को फिक्सिंग किट
पीएचएटी एडाप्टर बोर्ड के हार्डवेयर पैरामीटर
1. संगत रास्पबेरी पाई मॉडल
रास्पबेरी पाई 3B+/4B (40Pin मानक पिन हेडर), पाई शून्य/5 के साथ संगत नहीं (पावर सप्लाई / पिन अंतर)
2इंटरफेस और बिजली की आपूर्ति
महिला सॉकेटः 40Pin पाई मानक GPIO
स्लॉटः 52पिन मिनी पीसीआईई (RAK5146 मॉड्यूल के लिए सीधा सम्मिलन)
बिजली रूपांतरणः अंतर्निहित डीसी-डीसी, रास्पबेरी पाई 5V इनपुट को 3,3V के लिए एकाग्रता मॉड्यूल के लिए
संचार लिंकः एसपीआई (डेटा ट्रांसमिशन), यूएआरटी (जीपीएस सीरियल पोर्ट), जीपीआईओ (रीसेट / स्टैंडबाय नियंत्रण, पीपीएस समय सिंक्रनाइज़ेशन)
3यांत्रिक विनिर्देश
आकारः 65mm × 55mm × 18mm
वजन: 22.7 ग्राम
स्थापनाः रास्पबेरी पाई के ऊपर 4 तांबे के खंभे
III. कोर RAK5146 SX1303 कंसंट्रेटर मॉड्यूल पैरामीटर
1बेसबैंड रेडियो कोर
मुख्य चिप: Semtech SX1303 LoRa गेटवे बेसबैंड + SX1250 आरएफ फ्रंट-एंड के 2 टुकड़े
चैनल विघटन क्षमताः
8×8 चैनल लोरा पैकेट डिटेक्टर
8 चैनल SF5~SF12 डिमॉड्यूलेशन, 8 चैनल SF5~SF10 डिमॉड्यूलेशन
1 उच्च गति LoRa डिमॉड्यूलेशन (125/250/500kHz) + 1 FSK डिमॉड्यूलेशन
एक साथ 16 टर्मिनल डेटा पैकेट का समानांतर विघटन
2आरएफ प्रदर्शन
संचरण शक्तिः अधिकतम 27dBm
प्राप्त करने की संवेदनशीलताः -139dBm @ SF12, BW125kHz
वैश्विक आवृत्ति बैंड का समर्थन करता है (आदेश देते समय संबंधित संस्करण का चयन करें):
CN470 (घरेलू 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
एंटेना इंटरफ़ेसः 2 यूएफएल/एमएचएफ सॉकेट (लोरा एंटेना + जीपीएस एंटेना)
वैकल्पिक कार्यः एलबीटी चैनल निगरानी, उच्च परिशुद्धता फाइन टाइमस्टैम्प टाइमस्टैम्प
3. जीपीएस (वैकल्पिक संस्करण)
अंतर्निहित ZOE-M8Q मल्टी-मोड जीएनएसएस, गेटवे समय सिंक्रनाइज़ेशन और पोजिशनिंग के लिए आउटपुट पीपीएस सेकंड पल्स
4विद्युत विद्युत आपूर्ति
मॉड्यूल वोल्टेजः 3.0V ~ 3.6V (3.3V विशिष्ट)
ट्रांसमिशन के दौरान बिजली की खपतः 510~515mA
रिसीविंग स्टैंडबाय के दौरान बिजली की खपतः 70~100mA
ऑपरेटिंग तापमानः -40°C ~ +85°C
5. संचार इंटरफ़ेस
किट SPI इंटरफेस के लिए PiHAT के साथ संगत है; चयन के लिए एक यूएसबी संस्करण RAK5146 भी उपलब्ध है
6प्रपत्र
मिनी पीसीआईई मानक कार्ड आकार, मोटाई 5.5 मिमी
IV. सॉफ्टवेयर और गेटवे की तैनाती
आधिकारिक पूर्व संकलित छविः रास्पबियन प्रणाली पर आधारित, अंतर्निहित लोरा पैकेट फॉरवर्डर
एकीकरण मंचः चिपस्टैक, टीटीएन/टीटीआई, क्लाउड लोरा, हुवावे क्लाउड आईओटी, आदि मानक लोरावन सर्वर तैनाती विधिः छवि को एसडी कार्ड पर जलाएं,आवृत्ति बैंड और सर्वर पते को कॉन्फ़िगर करने के लिए SSH लॉगिन
समय सिंक्रनाइज़ेशनः जीपीएस पीपीएस हार्डवेयर टाइमिंग, कोई जीपीएस उपलब्ध नहीं, सिंक्रनाइज़ेशन के लिए नेटवर्क एनटीपी का उपयोग करें
V. विशिष्ट अनुप्रयोग परिदृश्य
पार्क/ग्रीनहाउस/कारखाना क्षेत्र लोरावन स्थानीय प्रवेश द्वार
सेंसर डेटा संग्रह (RAK4630/4631 नोड्स के साथ जोड़ा गया)
