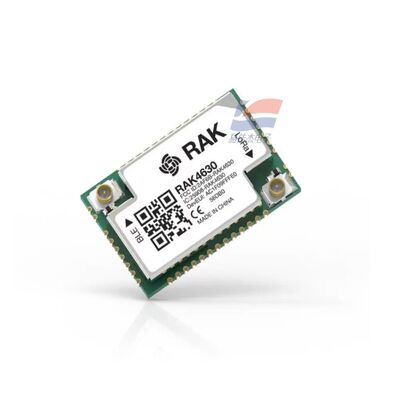

YJJ RAK4630 NRF52840 SX1262 जो LoRaWAN के लिए उपयोग किए जाते हैं वे LoRa+Bluetooth मॉड्यूल हैं

उत्पाद वर्णन:

YJJ RAK4630 NRF52840 SX1262 जो LoRaWAN के लिए उपयोग किए जाते हैं वे LoRa+ब्लूटूथ मॉड्यूल हैं

विशेषताएँ:

बुनियादी स्थिति निर्धारण
RAK4630 एक स्टैम्प-शैली SMT सतह माउंट डुअल-मोड मॉड्यूल है, जिसमें आंतरिक nRF52840 (BLE5.0 मुख्य नियंत्रण) + SX1262 लोरा रेडियो है;
RAK4631 आधार के साथ एक तैयार बोर्ड है, और कोर चिप RAK4630 है। दोनों के हार्डवेयर कोर बिल्कुल एक जैसे हैं, केवल पैकेजिंग/बेस अलग है। RAKwireles... .
डिफ़ॉल्ट पूर्व-स्थापित RUI3 AT फर्मवेयर जटिल संकलन और विकास की आवश्यकता के बिना, AT कमांड भेजने के लिए सीरियल पोर्ट/ब्लूटूथ लो एनर्जी (BLE) का समर्थन करता है।
1. मुख्य नियंत्रण MCU (BLE कोर nRF52840)
कोर: 32-बिट एआरएम कॉर्टेक्स-एम4एफ, फ्लोटिंग-पॉइंट ऑपरेशन के लिए हार्डवेयर एफपीयू के साथ
आवृत्ति: 64 मेगाहर्ट्ज
भंडारण: 1 एमबी फ्लैश + 256 केबी रैम
सुरक्षा: हार्डवेयर क्रिप्टोसेल, एईएस/ईसीडीएच/एसएचए एन्क्रिप्शन के साथ
परिधीय: 32.768kHz RTC, NFC-A कॉइल, फुल-स्पीड USB2.0
2. BLE 5.0 ब्लूटूथ रेडियो पैरामीटर्स (2.4GHz)
प्रोटोकॉल मानक: BLE5.0, BLE मेष, लंबी दूरी (दूर की दूरी), 2Mbps उच्च गति, NFC-A का समर्थन करता है
फ़्रिक्वेंसी बैंड: 2402~2480 मेगाहर्ट्ज
ट्रांसमिशन पावर: -20dBm ~ +4dBm, 4dB चरण समायोजन के साथ
संवेदनशीलता प्राप्त करना:
1 एमबीपीएस: -95 डीबीएम
125kbps लंबी दूरी का मोड: -103dBm
रेट गियर: 2Mbps / 1Mbps / 500kbps / 125kbps
एंटीना इंटरफ़ेस: दोहरी IPEX4 सॉकेट (स्वतंत्र BLE एंटीना, स्वतंत्र LoRa एंटीना, 50Ω प्रतिबाधा)
विशिष्ट बीएलई बिजली की खपत
प्रसारण TX (0dBm) ≈ 4.8mA
स्टैंडबाय रिसेप्शन ≈ 1mA
संपूर्ण डिवाइस की गहरी नींद 2.0~4.23μA (आरटीसी वेक-अप)
3. SX1262 लोरा रेडियो (सब-गीगाहर्ट्ज लंबी दूरी)
बैंड संस्करण भेद
आरएके4630 (एल): 433~470 मेगाहर्ट्ज (घरेलू सीएन470)
आरएके4630(एच): 779~923 मेगाहर्ट्ज (ईयू868/यूएस915/एएस923)
प्रोटोकॉल: लोरावन 1.0.3, लोरा पी2पी पॉइंट-टू-पॉइंट
ट्रांसमिशन पावर: + 22dBm तक बूस्ट करें
प्राप्त संवेदनशीलता: न्यूनतम - 148dBm, कुल लिंक बजट 170dB
बैंडविड्थ: 7.8 किलोहर्ट्ज़ से 500 किलोहर्ट्ज़ तक समायोज्य, अंतर्निहित उच्च परिशुद्धता टीसीएक्सओ तापमान-क्षतिपूर्ति क्रिस्टल ऑसीलेटर के साथ
लोरा बिजली की खपत: पूर्ण पावर ट्रांसमिशन ≈ 14.5mA, निरंतर रिसेप्शन ≈ 14.5mA
4. विद्युत विद्युत आपूर्ति पैरामीटर
ऑपरेटिंग वोल्टेज: 2.0V ~ 3.6V (लिथियम बैटरी 3.7V सिस्टम, - सीधी आपूर्ति 5V)
अनुशंसित बिजली आपूर्ति: 3.3V एलडीओ / 3.7V लिथियम बैटरी
स्लीप करंट: विशिष्ट 4.23μA, न्यूनतम 2.0μA (आरटीसी टाइमिंग वेक-अप)
पीक करंट: लोरा फुल पावर ट्रांसमिशन ≈ 14.5mA, BLE पीक <5mA
USB: VBUS 5V केवल प्रोग्रामिंग, बिजली आपूर्ति डिबगिंग के लिए, पूरे डिवाइस की दीर्घकालिक बिजली आपूर्ति के लिए नहीं
5. हार्डवेयर इंटरफेस (44पिन स्टैम्प)
सीरियल पोर्ट: 2 हार्डवेयर यूएआरटी (एटी कमांड, सेंसर संचार)
I2C: I2C के 2 समूह, LOX-02 ऑक्सीजन सेंसर, MPXHZ6115 प्रेशर सेंसर के साथ संगत
एसपीआई: हाई-स्पीड एसपीआई (बाहरी फ्लैश, डिस्प्ले)
एडीसी: 3 12-बिट एनालॉग इनपुट (बैटरी वोल्टेज, एनालॉग सेंसर संग्रह)
GPIO: 8 सामान्य प्रयोजन IO, बाहरी इंटरप्ट वेक-अप का समर्थन करता है
यूएसबी: माइक्रो यूएसबी सिग्नल पैड
एनएफसी: एनएफसी एंटीना पिन लीड आउट
डिबगिंग: SWD डाउनलोड डिबगिंग इंटरफ़ेस
6. यांत्रिक आयाम और पर्यावरण
प्रपत्र: टिकट एसएमटी सतह माउंट मॉड्यूल आयाम: 15 मिमी × 23 मिमी × 3 मिमी
पिन: 44-पिन डाक पैड, सतह माउंट वेल्डिंग
ऑपरेटिंग तापमान: -40℃ ~ +85℃
भंडारण तापमान: -40℃ ~ +85℃
आर्द्रता: 0 - 95% आरएच, कोई संक्षेपण नहीं
आठवीं. फ़र्मवेयर और विकास
डिफ़ॉल्ट फर्मवेयर: RUI3, फुल-फंक्शन एटी इंस्ट्रक्शन सेट (UART/BLE/USB भेजा जा सकता है)
द्वितीयक विकास: कस्टम फ़र्मवेयर के लिए Arduino, प्लेटफ़ॉर्मIO, RUI3 API का समर्थन करता है
ओटीए अपग्रेड: बीएलई वायरलेस ओटीए, यूएसबी लोकल बर्निंग
प्रमाणीकरण: सीई, एफसीसी, आरओएचएस, केसी अनुपालन
विशिष्ट अनुप्रयोग
बैटरी चालित सेंसर नोड्स (ऑक्सीजन / दबाव सेंसर के साथ जोड़ा गया), कृषि ग्रीनहाउस निगरानी, ​​​​औद्योगिक कम-शक्ति संग्रह, हाथ में पोर्टेबल डिवाइस, बीएलई मोबाइल फोन स्थानीय कॉन्फ़िगरेशन + लोरा लंबी दूरी की अपलोड, आईओटी कम-शक्ति गेटवे उप-नोड
