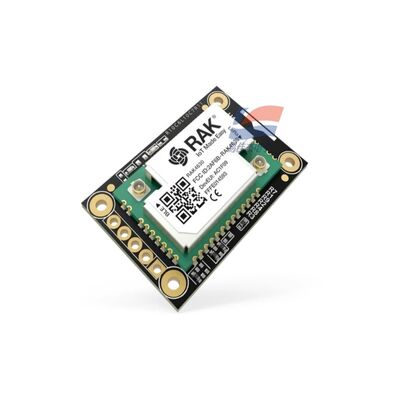

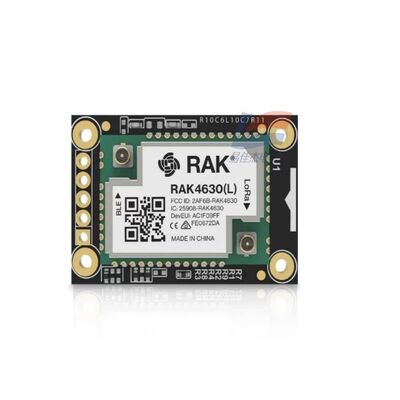

YJJ RAK4631 नॉर्डिक NRF52840 BLE कोर मॉड्यूल औद्योगिक कम-शक्ति निगरानी के लिए लोरा SX1262 का समर्थन करता है

उत्पाद का वर्णन:

YJJ RAK4631 नॉर्डिक NRF52840 BLE कोर मॉड्यूल इंडस्ट्रियल कम पावर मॉनिटरिंग के लिए LoRa SX1262 का समर्थन करता है

विशेषताएं:

RAK4631 WisBlock ड्यूल-मोड कोर मॉड्यूल पूर्ण पैरामीटर विवरण
मॉड्यूल पोजिशनिंग: nRF52840 BLE5.0 + SX1262 LoRaWAN एकीकृत WisBlock कोर बोर्ड,मानक संस्करण RAK4631 (बाहरी एंटीना IPEX सॉकेट) और RAK4631-R (इंटरनेट एंटीना + RUI3 फर्मवेयर) में विभाजित, हार्डवेयर पूरी तरह से एक ही है केवल फर्मवेयर अलग है.
1मुख्य नियंत्रण MCU (BLE कोर nRF52840)
कोरः 32-बिट एआरएम कॉर्टेक्स-एम4एफ, फ्लोटिंग-पॉइंट ऑपरेशन के लिए हार्डवेयर एफपीयू के साथ
आवृत्तिः 64MHz
भंडारणः 1MB फ्लैश + 256KB रैम
सुरक्षाः अंतर्निहित क्रिप्टोसेल एन्क्रिप्शन इकाई, एईएस, ईसीडीएच, एसएचए, आदि हार्डवेयर एन्क्रिप्शन का समर्थन करती है
बोर्ड परिधीय उपकरणः 32.768kHz आरटीसी क्रिस्टल ऑसिलेटर, एनएफसी-ए टैग कॉइल, फुल स्पीड यूएसबी2.0 डिवाइस/ओटीजी नॉर्डिक सेमी...
2. BLE 5.0 रेडियो कुंजी पैरामीटर (2.4GHz)
प्रोटोकॉल स्टैकः BLE 5.0 (BLE मेष, लंबी दूरी, 2Mbps उच्च गति), NFC-A, Zigbee/Thread के साथ संगत
संचरण शक्तिः -20 ~ +4dBm, 4dB चरण समायोज्य
प्राप्त करने की संवेदनशीलताः
1Mbps BLE: -95dBm
125kbps लंबी दूरी का मोडः -103dBm
दरेंः 2Mbps / 1Mbps / 500kbps / 125kbps
एंटेना:
RAK4631: IPEX4 बाहरी 2.4G एंटेना सॉकेट
RAK4631-R: पीसीबी बोर्ड में निर्मित बीएलई एंटेना
बीएलई विशिष्ट बिजली की खपतः
BLE प्रसारण TX (0dBm): ~4.8mA
BLE स्टैंडबाय रिसेप्शनः ~1mA
गहरी नींदः 2μA (पूरी मशीन)
3लोरा SX1262 रेडियो पैरामीटर (उप-जीएचजेड)
आवृत्ति बैंड संस्करण भेदः
RAK4631 (L): 433 ̊470MHz (चीन 433M)
RAK4631 ((H): 779 ̊923MHz (EU868/US915/AS923)
प्रोटोकॉल: लोरावान 1.0.2/1.0.3, लोरा पॉइंट-टू-पॉइंट पी2पी
ट्रांसमिशन पावरः बूस्ट मोड अधिकतम + 22dBm
प्राप्त करने की संवेदनशीलता: -148dBm तक कम, लिंक बजट 170dB
बैंडविड्थः 7.8kHz ~ 500kHz समायोज्य, निर्मित TCXO तापमान-मुआवजा क्रिस्टल ऑसिलेटर (व्यापक तापमान स्थिरता)
लोरा बिजली की खपतः
22dBm ट्रांसमिशनः ~14.5mA
रिसीविंग मॉनिटरिंगः ~14.5mA
स्लीप मोड पूरी मशीन के समान 2μA
4विद्युत विद्युत आपूर्ति पैरामीटर
ऑपरेटिंग वोल्टेजः 2.0V ~ 3.6V (ली-आयन बैटरी 3.7V प्रणाली, सीधे 5V बिजली की आपूर्ति नहीं हो सकती)
अनुशंसित विद्युत आपूर्तिः 3.3V / 3.7V लिथियम आयन बैटरी (WisBlock बेसबोर्ड चार्जिंग प्रबंधन के साथ मेल खाती है)
स्लीप करंटः विशिष्ट 2.0μA (RTC टाइमिंग वेकअप, न्यूनतम 1.2μA)
पीक करंटः लोरा पूर्ण शक्ति संचरण ≈ 14.5mA, बीएलई पीक < 5mA
बेसबोर्ड विस्तार बिजली की आपूर्तिः बेसबोर्ड माइक्रो यूएसबी 5 वी इनपुट का समर्थन करता है, लिथियम आयन बैटरी (अधिकतम 350mA) चार्ज करता है। वी. हार्डवेयर इंटरफेस (विज़ब्लॉक बेस से जुड़ा हुआ)
सीरियल पोर्टः UART के 2 चैनल (AT कमांड, सेंसर संचार का समर्थन)
I2C: मानक I2C बस, तापमान और आर्द्रता सेंसर, ऑक्सीजन सेंसर, दबाव सेंसर के साथ संगत
एसपीआई: उच्च गति एसपीआई (फ्लैश, डिस्प्ले से जुड़ा जा सकता है)
एडीसी: कई 12-बिट एनालॉग इनपुट (बैटरी वोल्टेज इकट्ठा, एनालॉग सेंसर)
GPIO: बहु-सामान्य प्रयोजन डिजिटल I/O, बाहरी अवरोध जागृति
यूएसबी: माइक्रो-एबी फुल स्पीड यूएसबी, प्रोग्रामिंग के लिए इस्तेमाल किया, सीरियल पोर्ट लॉग, ओटीजी
डिबगिंगः SWD डाउनलोड डिबगिंग इंटरफ़ेस
विस्तार NFC: IO मॉड्यूल के माध्यम से, NFC पिन RAKwireles...
मैकेनिकल आयाम और पर्यावरण
आकारः 20mm × 30mm, मोटाई लगभग 3mm
वजनः ≈4g (एन्टेना को छोड़कर)
निर्धारणः 2 Φ1.5 मिमी स्थापना छेद, WisBlock आधार पर तय शिकंजा
ऑपरेटिंग तापमानः -40°C ~ +85°C
भंडारण तापमानः -40°C ~ +85°C
आर्द्रताः 0~95% आरएच बिना संघनक के
फर्मवेयर और विकास विधि
RAK4631 (मूल संस्करण): Arduino BSP, PlatformIO, Zephyr RTOS विकास
RAK4631-R: पूर्व-स्थापित RUI3 लो-कोड फर्मवेयर, AT कमांड का समर्थन करता है, एपीआई द्वितीयक विकास, BLE/USB/UART सभी AT कमांड जारी कर सकते हैं
ओटीए: बीएलई वायरलेस अपग्रेड, यूएसबी फर्मवेयर अपग्रेड का समर्थन करता है
प्रमाणीकरणः एफसीसी/सीई/रोएचएस अनुपालन प्रमाणन RAKwireles...
VIII. विशिष्ट अनुप्रयोग परिदृश्य


विनिर्देशः
