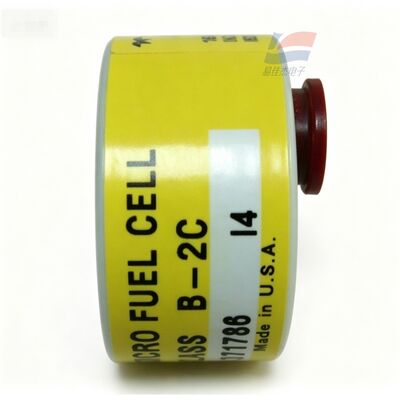

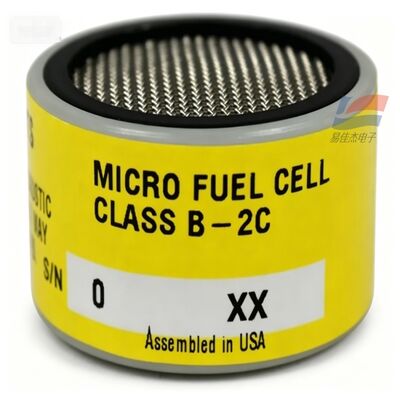

YJJ C06689-B2C वर्ग B-2C अर्धचालक इलेक्ट्रॉनिक विनिर्माण के लिए 0-10ppm ऑक्सीजन सेंसर

उत्पाद का वर्णन:

YJJ C06689-B2C कक्षा B-2C अर्धचालक इलेक्ट्रॉनिक विनिर्माण के लिए 0-10 पीपीएम ऑक्सीजन सेंसर

विशेषताएं:

I. मूल उत्पाद जानकारी

मूल भाग संख्याः C06689-B2C, आंतरिक मॉडलः क्लास B-2C

कार्य सिद्धांतः सील एक बार में इस्तेमाल होने वाला माइक्रो ईंधन सेल (इलेक्ट्रोकेमिकल ऑक्सीजन बैटरी), आंतरिक 15% KOH इलेक्ट्रोलाइट, दोहरी इलेक्ट्रोड संरचना,नमूना गैस में ऑक्सीजन एक रैखिक धारा संकेत आउटपुट करने के लिए ऑक्सीकरण-कटौती प्रतिक्रिया से गुजरता है

मुख्य अंतर (A2C से मुख्य अंतर)

B2C: केवल CO2 पृष्ठभूमि के बिना गैस के लिए लागू (अक्रिय गैस, हाइड्रोकार्बन मिश्रण), उच्च सांद्रता CO2 वातावरण बह जाएगा और विफल हो जाएगा

A2C (C06689-A2C): 0.1% से 100% CO2 युक्त गैस में काम करना चाहिए, इसे B2C के साथ नहीं बदला जा सकता है

Teledyne ए...

मुख्य तकनीकी विनिर्देश

1माप सीमा

मानक रेंजः 0~10 पीपीएम ऑक्सीजन (पीपीएम स्तर पर ऑक्सीजन का पता लगाने)

पता लगाने की निचली सीमाः उच्च शुद्धता वाली गैसों में अशुद्धियों के निशान की निगरानी के लिए उपयुक्त पीपीबी स्तर के अवशिष्ट ऑक्सीजन का स्थिर रूप से पता लगा सकता है।

अल्ट्रा-लो रेंज मॉडल की एक ही श्रृंखलाः B2CXL (C06689-B2CXL), अल्ट्रा-शुद्ध निष्क्रिय गैस के लिए न्यूनतम 0 ~ 1 पीपीएम

2पर्यावरण और विद्युत विशेषताएं

ऑपरेटिंग तापमानः 0°C ~ +50°C

आर्द्रता की स्थितिः 0~99% आरएच, कोई संघनक नहीं

दबावः सामान्य दबाव ± 10%, उच्च दबाव के झटके के बिना

आउटपुट विशेषताएं: रैखिक वर्तमान आउटपुट, Teledyne की 3000/3110/INSTATRACE श्रृंखला के ऑक्सीजन विश्लेषकों के साथ संगत, समर्पित सॉकेट कनेक्शन,सीधे पिनों के लिए soldered नहीं किया जा सकता

T90 प्रतिक्रिया समयः लगभग 35 से 40 सेकंड, स्थिर ऑक्सीजन का पता लगाने, छोटे बहाव

3जीवन काल और वारंटी

मूल कारखाना वारंटीः 6 महीने

नियमित जीवन काल: उच्च शुद्धता वाली निष्क्रिय गैस की स्थिति, लगभग 9 ~ 12 महीने; वायु, उच्च ऑक्सीजन वातावरण के लगातार संपर्क में रहने से जीवन काल काफी कम हो जाएगा

बैटरी का शीघ्र उपभोग

III. उत्पाद की मुख्य विशेषताएं

विशेष रूप से CO2 मुक्त परिस्थितियों के लिएः CO2 के बिना उच्च शुद्धता प्रक्रिया गैसों के लिए डिज़ाइन किया गया, शून्य बिंदु बहाव नहीं, स्थिरता सामान्य ऑक्सीजन सेंसर से बहुत अधिक है;

एक बार के रखरखाव से मुक्तः सील पैकेजिंग, पानी को फिर से भरने की कोई आवश्यकता नहीं, कोई कैलिब्रेशन तरल पदार्थ नहीं, विफलता के बाद सीधे बदला जा सकता है;

ppb स्तर की उच्च परिशुद्धता: अति कम अवशिष्ट ऑक्सीजन का पता लगाने की क्षमता, अर्धचालकों, विशेष गैसों की सख्त शुद्धता नियंत्रण आवश्यकताओं को पूरा करती है;

रैखिक आउटपुट स्थिरताः वार्षिक संकेत मंदता < 5%, 24 घंटे की निरंतर ऑनलाइन निगरानी के लिए उपयुक्त है।

मूल यूएसए आयात, टेलीडीन के पोर्टेबल / डेस्कटॉप ट्रेस ऑक्सीजन विश्लेषकों की पूरी श्रृंखला के साथ संगत।

IV. औद्योगिक अनुप्रयोग परिदृश्य (मुख्य उपयोग)

1अर्धचालक इलेक्ट्रॉनिक्स विनिर्माण (मुख्य अनुप्रयोग)

उच्च शुद्धता वाले नाइट्रोजन, आर्गन, हीलियम वाहक गैस / शुद्धिकरण गैस ऑक्सीजन अशुद्धियों की ऑनलाइन निगरानी;

वाफर्स का उत्कीर्णन, पैकेजिंग, विसारक भट्ठी निष्क्रिय सुरक्षा गैस अवशिष्ट ऑक्सीजन निगरानी चिप ऑक्सीकरण और स्क्रैपिंग को रोकने के लिए।

2विशेष गैस, उच्च शुद्धता वाली गैस उद्योग

औद्योगिक उच्च शुद्धता कार्बन हाइड्रोजन गैसों (हाइड्रोजन, एथिलीन, मीथेन, एसिटिलीन) की शुद्धता का पता लगाना;

दुर्लभ गैस (हेलियम, नीयन, क्रिप्टोन) उत्पादन भरने की प्रक्रिया के दौरान ऑक्सीजन गुणवत्ता नियंत्रण।

3. फोटोवोल्टिक और लिथियम बैटरी नई ऊर्जा

सिलिकॉन वेफर सेंटरिंग के दौरान नाइट्रोजन सुरक्षा केबिन में अवशिष्ट ऑक्सीजन का वास्तविक समय का पता लगाना, बैटरी इंजेक्शन तरल कार्यशाला, वैक्यूम बेकिंग में नाइट्रोजन सुरक्षा गैस,निष्क्रिय गैस परिसंचरण पाइपलाइन ऑक्सीजन की निगरानी.

4प्रयोगशाला एवं औद्योगिक विश्लेषण उपकरण

Teledyne INSTATRACE, 3010, 3110 श्रृंखला के ऑक्सीजन ट्रेस एनालाइज़र मानक सेंसर घटक;

विश्वविद्यालयों, तृतीय पक्ष परीक्षण प्रयोगशालाओं के लिए उच्च शुद्धता गैस शुद्धता का पता लगाने के उपकरण।

5रासायनिक, ताप उपचार उद्योग

पुनर्प्राप्ति भट्ठी, कार्बोराइजिंग भट्ठी, धातु गर्मी उपचार निष्क्रिय सुरक्षा गैस अवशिष्ट ऑक्सीजन निगरानी;

पेट्रोकेमिकल सिंथेसिस गैस और CO2 मुक्त प्रक्रिया के पाइपलाइनों में ऑक्सीजन अशुद्धियों के निशान का विश्लेषण।

विनिर्देशः
