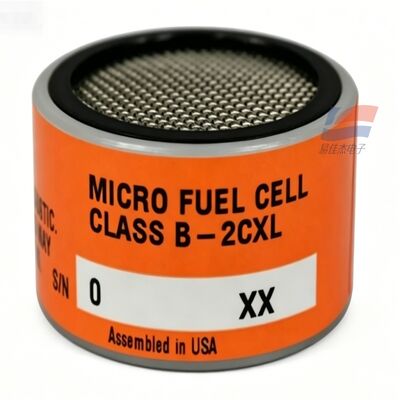

YJJ C06689-B2CXL वर्ग B-2CXL अति-कम सांद्रता ऑक्सीजन सेंसर 0-1ppm O2 अर्धचालक वेफर विनिर्माण

उत्पाद का वर्णन:

YJJ C06689-B2CXL कक्षा B-2CXL 0-1ppm O2 सेमीकंडक्टर वेफर विनिर्माण के लिए अति-कम सांद्रता ऑक्सीजन सेंसर

विशेषताएं:

I. मूल उत्पाद जानकारी

ब्रांड: टेलीडीन एनालिटिकल इंस्ट्रूमेंट्स (यूएसए)

मूल भाग संख्याः C06689-B2CXL, आंतरिक मॉडलः क्लास B-2CXL

कार्य सिद्धांतः सील एक बार में इस्तेमाल होने वाला सूक्ष्म ईंधन सेल (इलेक्ट्रोकेमिकल ऑक्सीजन बैटरी), आंतरिक 15% KOH इलेक्ट्रोलाइट, दोहरी इलेक्ट्रोड संरचना,ऑक्सीजन उत्पादन ऑक्सीकरण-कमी आउटपुट रैखिक धारा संकेत के साथ

कोर पोजिशनिंग भेद

B-2C (C06689-B2C): 0 से 10ppm ऑक्सीजन के निशान, उच्च शुद्धता वाले CO2 गैस का पता लगाने के बिना सार्वभौमिक

B-2CXL: XL अल्ट्रा-रेंज अनुकूलित मॉडल, न्यूनतम रेंज 0 ~ 1ppm, विशेष रूप से अल्ट्रा-शुद्ध निष्क्रिय गैस ppb स्तर अवशिष्ट ऑक्सीजन निगरानी के लिए,Teledyne INSTATRACE XL सीरीज़ के ऑक्सीजन विश्लेषक के साथ संगत

सामान्यताः CO2 युक्त गैस में दीर्घकालिक उपयोग के लिए सख्ती से प्रतिबंधित है, CO2 शून्य बहाव और माप विफलता का कारण होगा;केवल कार्बन डाइऑक्साइड के बिना निष्क्रिय/कार्बन-हाइड्रोजन प्रक्रिया गैसों के लिए उपयुक्त

मुख्य तकनीकी विनिर्देश

1माप सीमा

मानक माप सीमाः 0 ~ 1 ppm O2 (अति-कम सीमा, ppb स्तर की उच्च सटीकता)

पता लगाने की निचली सीमा: ppb स्तर के अवशिष्ट ऑक्सीजन का स्थिर पता लगाने, अर्धचालक, फोटोवोल्टिक अति शुद्ध गैसों की सख्त शुद्धता नियंत्रण के लिए उपयुक्त

तुलना B2C: B2C रेंज 0~10ppm, B2CXL रेंज को 10 गुना कम करता है, रिज़ॉल्यूशन में सुधार होता है, बेहद कम ऑक्सीजन स्थितियों के लिए उपयुक्त है

2पर्यावरण और विद्युत विशेषताएं

ऑपरेटिंग तापमानः 0°C ~ +50°C

आर्द्रता की स्थितिः 0~99% आरएच, कोई संघनक पानी नहीं, कोई तेल धुंध नहीं

दबावः सामान्य दबाव ± 10%, उच्च दबाव झटका नहीं, नकारात्मक दबाव में अचानक परिवर्तन

आउटपुट विशेषताएंः रैखिक वर्तमान आउटपुट, Teledyne INSTATRACE XL, 3110XL श्रृंखला के ऑक्सीजन विश्लेषक के लिए समर्पित मिलान, समर्पित सॉकेट कनेक्शन, सीधे पिनों के लिए सोल्ड नहीं किया जा सकता है

T90 प्रतिक्रिया समयः 35~40 सेकंड, ऑक्सीजन संकेत की कमी न्यूनतम है, दीर्घकालिक ऑनलाइन निगरानी स्थिर है

सटीकताः पूर्ण पैमाने की त्रुटि <± 2%, वार्षिक संकेत मंदता < 5%

3जीवन काल और वारंटी

मूल कारखाना वारंटीः 6 महीने

नियमित सेवा जीवनः उच्च शुद्धता वाले नाइट्रोजन/आर्गॉन/हेलियम गैस की स्थितियां 9~12 महीने; वायु, उच्च ऑक्सीजन वाले वातावरण के साथ लगातार संपर्क जीवनकाल को काफी कम कर देगा

भंडारण की शर्तेंः मूल कारखाने सील एल्यूमीनियम पन्नी बैग, प्रकाश से सुरक्षित, कमरे के तापमान पर संग्रहीत, खोला नहीं गया भंडारण अवधि 6 महीने; खोलने के बाद,इलेक्ट्रोलाइट का क्षय जारी है, जितनी जल्दी हो सके मशीन पर उपयोग करने की जरूरत है

संरचना: एक बार के लिए सील पैकेजिंग, रखरखाव मुक्त, इलेक्ट्रोलाइट की कमी को पुनर्जीवित नहीं किया जा सकता है, प्रत्यक्ष समग्र प्रतिस्थापन

III. उत्पाद की मुख्य विशेषताएं

एक्सएल विश्लेषक विशेष अनुकूलन: विशेष रूप से Teledyne INSTATRACE एक्सएल श्रृंखला ऑक्सीजन विश्लेषक के लिए कैलिब्रेट, 0 ~ 1ppm अल्ट्रा-लो रेंज, संकल्प मानक बी 2 सी मॉडल से बहुत अधिक है;

CO2 मुक्त कार्य स्थिति विशिष्टः शून्य बिंदु CO2 मुक्त वातावरण में स्थिर, कोई बहाव नहीं, निष्क्रिय उच्च शुद्धता गैसों में ऑक्सीजन के निशान का पता लगाने के लिए साधारण सेंसर में विकृति की समस्या को हल करता है;

ppb स्तर की अति उच्च परिशुद्धता: अति कम अवशिष्ट ऑक्सीजन को पकड़ सकता है, अर्धचालक, लिथियम बैटरी, फोटोवोल्टिक उद्योगों में अति शुद्ध गैस गुणवत्ता नियंत्रण मानकों को पूरा करता है;

मूल अमेरिकी आयात, मानकीकृत सॉकेट इंटरफ़ेस, साइट पर त्वरित प्रतिस्थापन, कोई जटिल कैलिब्रेशन की आवश्यकता नहीं है;

सीलबंद रखरखाव मुक्त संरचना, पानी की भरपाई की कोई आवश्यकता नहीं, नियमित रूप से पुनः परिसमापन नहीं, संचालन और रखरखाव लागत को कम करता है।

IV. औद्योगिक अनुप्रयोग परिदृश्य (मुख्य उपयोग)

1अर्धचालक वेफर विनिर्माण (मुख्य अनुप्रयोग)

पीपीबी स्तर पर उच्च शुद्धता वाले नाइट्रोजन, आर्गन, हीलियम वाहक गैस / शुद्धिकरण गैस की ऑक्सीजन का ऑनलाइन निगरानी; वेफर प्रसार, उत्कीर्णन, पैकेजिंग,और चिप ऑक्सीकरण और अपशिष्ट को रोकने के लिए फिल्म जमाव भट्ठी निष्क्रिय सुरक्षात्मक गैस अवशिष्ट ऑक्सीजन की निगरानी;

इलेक्ट्रॉनिक्स के लिए विशेष दुर्लभ गैसों (नीयन, क्रिप्टोन, क्सीनन) का उत्पादन और भरने की शुद्धता का पता लगाना।

2लिथियम बैटरी/फोटोवोल्टिक नई ऊर्जा उद्योग

लिथियम बैटरी भरने, वैक्यूम बेकिंग और गठन कार्यशाला में नाइट्रोजन सुरक्षा केबिन अल्ट्रा-लो अवशिष्ट ऑक्सीजन वास्तविक समय की निगरानी;

सिलिकॉन वेफर सिंटरिंग और फोटोवोल्टिक कोटिंग उपकरण निष्क्रिय परिसंचरण पाइपलाइन ऑक्सीजन अशुद्धता का विश्लेषण।

3विशेष उच्च शुद्धता गैस उद्योग

उच्च शुद्धता वाले हाइड्रोजन, एथिलीन, एसिटिलीन और मीथेन औद्योगिक गैस स्रोतों में ऑक्सीजन की अशुद्धियों के निशान नियंत्रण;

प्रयोगशाला अल्ट्रा-शुद्ध सुरक्षात्मक गैस और क्रोमैटोग्राफी वाहक गैस शुद्धता का पता लगाने के उपकरण के कोर सेंसर तत्व।

4ताप उपचार एवं रासायनिक उद्योग

धातु को पकाया, कार्बोराइजिंग भट्ठी CO2 मुक्त निष्क्रिय सुरक्षात्मक गैस अल्ट्रा कम अवशिष्ट ऑक्सीजन निगरानी;

पेट्रोकेमिकल संश्लेषण गैस, CO2 मुक्त प्रक्रिया पाइपलाइन ऑक्सीजन अशुद्धता ऑनलाइन विश्लेषण का पता लगाते हैं।

5उपकरण सहायक उपकरण

Teledyne INSTATRACE XL, 3110XL श्रृंखला पोर्टेबल/डेस्कटॉप ट्रेस ऑक्सीजन एनालाइज़र मूल फैक्टरी सेंसर से लैस हैं।
