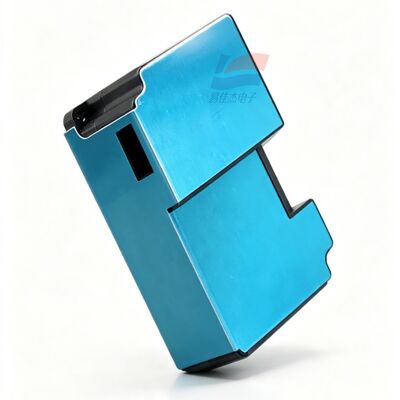

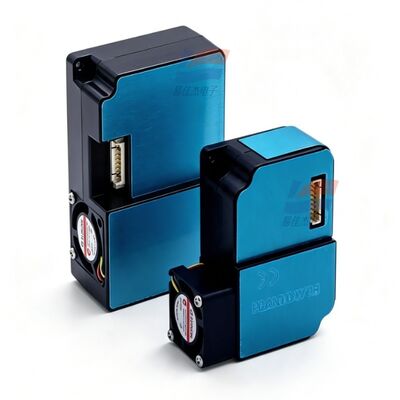

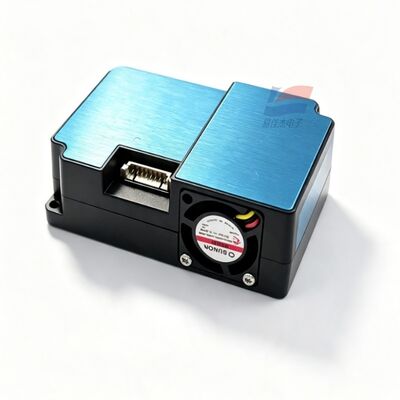

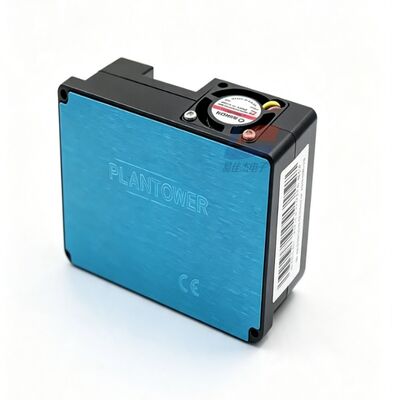

YJJ PMS1003 लेजर PM2.5 PM10 धूल सेंसर UART डिजिटल वायु कण पता लगाने का मॉड्यूल

उत्पाद विवरण:

YJJ PMS1003 लेजर PM2.5 PM10 धूल सेंसर UART डिजिटल वायु कण डिटेक्शन मॉड्यूल

विशेषताएं:

I. उत्पाद परिचय

PMS1003 एक सामान्य-उद्देश्यीय लेजर स्कैटरिंग प्रकार का कण पदार्थ सेंसर है, जिसमें नमूनाकरण के लिए एक लघु पंखा लगा होता है, और TTL-UART डिजिटल आउटपुट होता है। यह एक साथ 0.3 - 10 μm धूल की कई कण आकार श्रेणियों का पता लगा सकता है और PM1.0/PM2.5/PM10 सांद्रता का आउटपुट दे सकता है। इसका मुख्य रूप से वायु पहचान उपकरणों, प्यूरीफायर और पर्यावरण निगरानी उपकरण विकास में उपयोग किया जाता है।

II. विस्तृत तकनीकी पैरामीटर

तालिका

पैरामीटर आइटम विनिर्देश पैरामीटर

पहचान सिद्धांत लेजर मी स्कैटरिंग

हल करने योग्य कण आकार श्रेणियां 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

गिनती दक्षता 50% @ 0.3 μm; 98% ≥ 0.5 μm

PM2.5 प्रभावी मापन सीमा 0 - 500 μg/m³

PM2.5 ओवरलोड मापन सीमा 1000 μg/m³ तक ≥

सांद्रता रिज़ॉल्यूशन 1 μg/m³

मापन त्रुटि 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

एकल नमूनाकरण प्रतिक्रिया < 1s; समग्र स्थिर प्रतिक्रिया ≤ 10s

मानक नमूनाकरण वायु मात्रा 0.1L

बिजली आपूर्ति वोल्टेज DC 4.5 - 5.5V, विशिष्ट 5V

बिजली खपत वर्तमान ≤ 100mA

स्टैंडबाय स्लीप करंट ≤ 200μA

संचार इंटरफ़ेस TTL-UART (3.3V स्तर), स्लीप/निरंतर नमूनाकरण स्विचिंग

ऑपरेटिंग तापमान सीमा -10°C ~ +60°C

ऑपरेटिंग आर्द्रता सीमा 0 - 95% RH, कोई संघनन नहीं

भंडारण तापमान सीमा -40°C ~ +85°C

समग्र आकार 65 × 42.3 × 23 mm

विफलताओं के बीच औसत समय ≥ 3 वर्ष

III. पिन फ़ंक्शन

VCC - 5V बिजली आपूर्ति

GND - ग्राउंड

SET - मोड पिन; निरंतर नमूनाकरण के लिए उच्च स्तर, स्लीप और पावर सेविंग के लिए निम्न स्तर RXD

TXD (3.3V सीरियल पोर्ट ट्रांसमिशन/रिसेप्शन)

RESET रीसेट पिन

IV. मुख्य उत्पाद लाभ

सक्रिय सेवन के लिए अंतर्निहित पंखा, तेज पहचान प्रतिक्रिया

कई कण आकार धूल मात्रा का आउटपुट, PM1.0/PM2.5/PM10 द्रव्यमान सांद्रता

स्लीप मोड और कम बिजली की खपत के लिए समर्थन, बैटरी चालित उपकरणों के साथ संगत

माइक्रोकंट्रोलर से सीधे जुड़ा TTL सीरियल पोर्ट, सरल विकास

V. उद्योग अनुप्रयोग उद्देश्य

घरेलू वायु प्यूरीफायर, ताजी हवा प्रणाली धूल निगरानी जांच

इनडोर वायु गुणवत्ता डिटेक्टर, PM2.5 अलार्म

स्मार्ट होम, भवन सुरक्षा नियंत्रण प्रणाली

कार्यशाला और कारखाना, निर्माण स्थल धूल सरल निगरानी उपकरण

आउटडोर पोर्टेबल पर्यावरण डिटेक्टर, पर्यावरण निगरानी टर्मिनल

चार्जिंग पाइल, कंट्रोल कैबिनेट, पशु फार्मों में वायु पहचान
