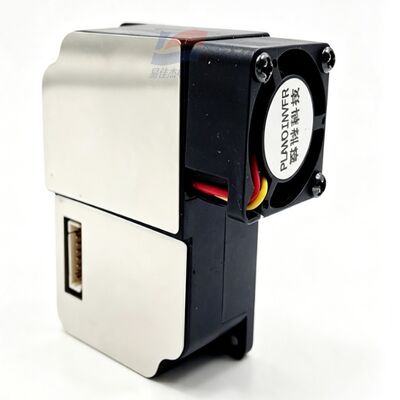

YJJ PMS3003 लेजर PM2.5 PM10 धूल सेंसर UART डिजिटल कण डिटेक्शन मॉड्यूल

उत्पाद विवरण:

YJJ PMS3003 लेजर PM2.5 PM10 डस्ट सेंसर UART डिजिटल पार्टिकल डिटेक्शन मॉड्यूल

विशेषताएं:

I. उत्पाद परिचय

PMS3003 तीसरी पीढ़ी का लेजर स्कैटरिंग प्रकार का डस्ट सेंसर है, जिसमें एक लघु एयर इनटेक फैन लगा होता है; यह TTL-UART सीरियल पोर्ट के माध्यम से PM1.0, PM2.5, PM10 द्रव्यमान सांद्रता और कई आकारों के कणों की संख्या आउटपुट करता है। PMS1003 की तुलना में, इसमें बेहतर एंटी-इंटरफेरेंस और स्थिरता है, जिसमें एक धातु शील्डिंग शेल है, जो इनडोर और आउटडोर वायु गुणवत्ता उपकरण विकास के लिए उपयुक्त है।

II. पूर्ण तकनीकी पैरामीटर

तालिका

पैरामीटर आइटम विनिर्देश विवरण

डिटेक्शन सिद्धांत लेजर मी स्कैटरिंग

कण आकार सीमा 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

कण गणना दक्षता 50% @ 0.3 μm; 98% ≥ 0.5 μm

PM2.5 मानक सीमा 0 - 500 μg/m³

ओवरलोड मापन ऊपरी सीमा ≥ 1000 μg/m³

सांद्रता रिज़ॉल्यूशन 1 μg/m³

मापन सटीकता 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

एकल नमूना प्रतिक्रिया < 1s; समग्र स्थिर प्रतिक्रिया ≤ 10s

नमूना वायु प्रवाह दर 0.1 L/min

बिजली आपूर्ति वोल्टेज DC 4.5 - 5.5V, विशिष्ट 5V

सामान्य कार्य वर्तमान ≤ 100mA

स्लीप स्टैंडबाय वर्तमान ≤ 200μA

संचार इंटरफ़ेस TTL-UART, बॉड दर 9600, 3.3V स्तर, सक्रिय/निष्क्रिय रीड मोड का समर्थन करता है

ऑपरेटिंग तापमान -10℃ ~ +60℃

भंडारण तापमान -40℃ ~ +85℃

ऑपरेटिंग आर्द्रता 0 - 95% RH (कोई संघनन नहीं)

आयाम 65 × 42.3 × 23 मिमी

विफलताओं के बीच औसत समय ≥ 5 वर्ष

III. 8पिन पिनआउट परिभाषा

VCC: 5V बिजली की आपूर्ति

GND: ग्राउंड

SET: मोड पिन; उच्च स्तर = निरंतर नमूनाकरण, निम्न स्तर = स्लीप पावर सेविंग

RXD: सेंसर सीरियल पोर्ट प्राप्त करें

TXD: सेंसर सीरियल पोर्ट ट्रांसमिट करें

RESET: मॉड्यूल रीसेट पिन

7, 8. अप्रयुक्त पिन

IV. उत्पाद लाभ

तीसरी पीढ़ी का मुख्य नियंत्रण चिप, छोटा दीर्घकालिक बहाव, PMS1003 की तुलना में खाना पकाने के तेल और जल वाष्प हस्तक्षेप के लिए बेहतर प्रतिरोध

स्लीप लो पावर खपत का समर्थन करता है, बैटरी चालित पोर्टेबल डिटेक्टरों के लिए उपयुक्त

दो डेटा सेट आउटपुट कर सकता है: मूल कण मात्रा और मानक CF कैलिब्रेटेड PM सांद्रता

धातु शील्डिंग शेल, सर्किट बोर्ड विद्युत चुम्बकीय हस्तक्षेप को अलग करता है

V. उद्योग अनुप्रयोग उद्देश्य

एयर प्यूरीफायर, फ्रेश एयर सिस्टम, सेंट्रल एयर कंडीशनिंग वेंटिलेशन डस्ट मॉनिटरिंग प्रोब

होम/कमर्शियल PM2.5 एयर क्वालिटी डिटेक्टर, हेज़ अलार्म

निर्माण धूल निगरानी जांच, कार्यशाला, कारखाना, प्रजनन गृह वायु निगरानी टर्मिनल

स्मार्ट होम, बिल्डिंग वेंटिलेशन स्वचालित नियंत्रण प्रणाली

वाहन वायु डिटेक्टर, पोर्टेबल आउटडोर पर्यावरण पहचान उपकरण

पावर इन्वर्टर, इलेक्ट्रिकल कंट्रोल कैबिनेट, ग्रीनहाउस ग्रीनहाउस पार्टिकुलेट मैटर मॉनिटरिंग
