YJJ PMS9103M लेजर PM2.5 PM10 धूल सेंसर UART डिजिटल वायु कण पता लगाने मॉड्यूल

उत्पाद का वर्णन:

YJJ PMS9103M लेजर PM2.5 PM10 धूल सेंसर UART डिजिटल वायु कण पता लगाने मॉड्यूल

विशेषताएं:

उत्पाद का परिचय

PMS9103M केवल 12 मिमी की मोटाई का एक नया अल्ट्रा-पतला लेजर फैलाव कण पदार्थ सेंसर है। इसमें एक पूर्ण धातु छह पक्षीय परिरक्षण खोल है।यह एक माइक्रो सक्शन पंखे के साथ सुसज्जित है और टीटीएल-यूएआरटी डिजिटल उत्पादन है. यह 0.3 से 10μm तक के व्यास वाले कणों का पता लगा सकता है और PM1.0/PM2.5/PM10 की द्रव्यमान सांद्रता को आउटपुट कर सकता है। इसमें एक हल्का और कॉम्पैक्ट डिजाइन है,विद्युत चुम्बकीय हस्तक्षेप के लिए मजबूत प्रतिरोध, और पोर्टेबल उपकरणों और छोटे वायु गुणवत्ता डिटेक्टरों के लिए उपयुक्त है।

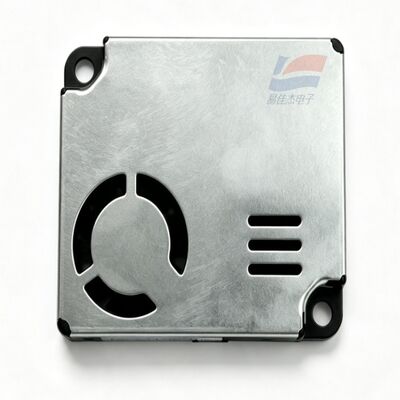

सेंसर की उपस्थिति

II. पूर्ण तकनीकी मापदंड

पता लगाने का सिद्धांतः लेजर मी फैलाव

कण आकार सीमाः 0.3~1.0μm, 1.0~2.5μm, 2.5~10μm

कणों की गिनती की दक्षताः 0.3μm पर 50%; ≥ 0.5μm पर 98%

PM2.5 मानक माप सीमाः 0 - 500μg/m3

अतिभार सीमाः 0 से 1000μg/m3

एकाग्रता संकल्पः 1μg/m3

माप की सटीकताः 0 - 100μg/m3 के लिए ±10μg/m3; 100 - 500μg/m3 के लिए ±10% FS

एकल प्रतिक्रिया समयः ≤1s; पूरी मशीन स्थिर प्रतिक्रिया ≤10s

एकल नमूनाकरण वायु मात्राः 0.1L

मानक बिजली आपूर्तिः DC5V (4.5 - 5.5V)

कामकाजी पीक करंटः ≤100mA

स्लीप स्टैंडबाय करंटः ≤200μA

संचार इंटरफ़ेस: टीटीएल-यूएआरटी, 9600 बाउड दर, 3.3 वी स्तर, सक्रिय अपलोड / निष्क्रिय पूछताछ दोहरी मोड

ऑपरेटिंग तापमानः -10°C ~ +60°C

भंडारण तापमानः -40°C ~ +80°C

ऑपरेटिंग आर्द्रताः 0-95% आरएच, कोई संघनक की अनुमति नहीं है

कुल मिलाकर आकारः 48 × 40 × 12 मिमी (अति पतला शरीर)

विफलताओं के बीच औसत समयः ≥15000 घंटे

शेल संरचनाः धातु पूर्ण परिरक्षण, विद्युत चुम्बकीय हस्तक्षेप और तेल धुआं हस्तक्षेप के लिए मजबूत प्रतिरोध

III. 8पिन पिनआउट

वीसीसीः +5 वी पावर सप्लाई

जीएनडी: बिजली आपूर्ति नकारात्मक टर्मिनल ग्राउंड

SET: मोड पिन; उच्च स्तर = निरंतर नमूनाकरण; निम्न स्तर = नींद मोड और बिजली की बचत

RXD: सेंसर सीरियल पोर्ट रिसेप्शन (3.3V)

TXD: सेंसर सीरियल पोर्ट ट्रांसमिशन (3.3V)

रीसेट करेंः कम स्तर के हार्डवेयर रीसेट पिन

7, 8. एन.सी. स्पेयर पिन

IV. मुख्य उत्पाद लाभ

अति पतली 12 मिमी मोटाई, संकीर्ण स्थानों के लिए उपयुक्त और पोर्टेबल उपकरणों में निर्मित

जटिल विद्युत चुम्बकीय वातावरण में स्थिर पता लगाने के लिए छह पक्षीय धातु ढाल

लिथियम बैटरी द्वारा संचालित पोर्टेबल डिटेक्टरों के लिए अनुकूल, कम शक्ति नींद मोड का समर्थन करता है

कच्चे कणों की गिनती के आंकड़े + कैलिब्रेटेड पीएम सांद्रता मापदंडों को आउटपुट कर सकता है

कम से कम 0.3μm के अति-छोटे कणों को पकड़ने में सक्षम, उत्कृष्ट संवेदनशीलता

V. उद्योग के लिए लागू उपयोग

छोटे डेस्कटॉप वायु गुणवत्ता डिटेक्टर, हाथ में ले जाने योग्य वायु गुणवत्ता जांच

वाहनों के लिए लघु वायु शोधक, निर्मित धूल जांच

स्मार्ट होम जोखिम नियंत्रण नियंत्रक, वेंटिलेशन उपकरण के लिए छोटे मॉड्यूल

ग्रीनहाउस, इलेक्ट्रिकल कंट्रोल कैबिनेट, चार्जिंग पाइल, इंस्ट्रूमेंट केस में धूल की निगरानी

पर्यावरण का पता लगाने वाले पहनने योग्य उपकरण, अति पतले पर्यावरण निगरानी टर्मिनल
