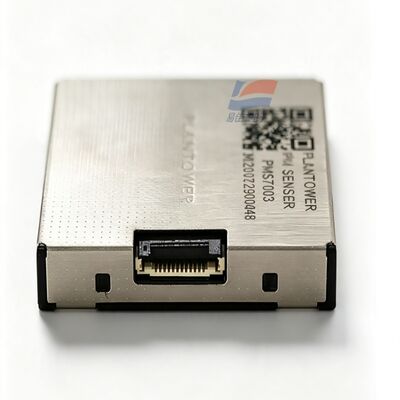

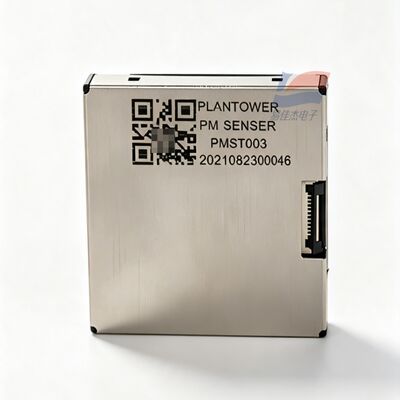

YJJ PMST003 लेजर PM2.5 PM10 धूल सेंसर UART डिजिटल पार्टिकुलेट मैटर डिटेक्शन मॉड्यूल

उत्पाद का वर्णन:

YJJ PMST003 लेजर PM2.5 PM10 धूल सेंसर UART डिजिटल पार्टिकुलेट मैटर डिटेक्शन मॉड्यूल

विशेषताएं:

उत्पाद का परिचय

PMST003 अल्ट्रा-थिन लेजर स्कैटरिंग डस्ट सेंसर, जिसकी कुल मोटाई केवल 6.4 मिमी है, जिसमें छह पक्षीय पूरी तरह से संलग्न धातु शील्डिंग खोल है; यह PM1 आउटपुट करता है।0, PM2.5, PM10 द्रव्यमान सांद्रता और TTL-UART सीरियल पोर्ट के माध्यम से बहु-आकार के कणों की गिनती। यह उत्पाद अत्यंत छोटी मात्रा, उत्कृष्ट एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप के लिए डिज़ाइन किया गया है,और कॉम्पैक्ट पोर्टेबल और पहनने योग्य हवा का पता लगाने वाले उपकरणों के लिए उपयुक्त है.

II. पूर्ण तकनीकी मापदंड

पता लगाने का सिद्धांतः लेजर मी प्रकाश फैलाव

पता लगाने के कण आकार सीमाः 0.3 - 1.0μm, 1.0 - 2.5μm, 2.5 - 10μm

कण गणना दक्षताः 50% @ 0.3μm; 98% ≥ 0.5μm

PM2.5 मानक सीमाः 0 से 500μg/m3

PM2.5 अतिभार सीमाः 0 से 1000μg/m3

एकाग्रता संकल्पः 1μg/m3

माप की सटीकताः 0 - 100μg/m3 ± 10μg/m3; 100 - 1000μg/m3 ± 10%FS

एकल नमूना प्रतिक्रियाः < 1s; पूरी मशीन स्थिर प्रतिक्रिया ≤ 10s

एकल नमूनाकरण वायु मात्राः 0.1L

मानक बिजली की आपूर्तिः DC 4.5 - 5.5V, सामान्य 5V

कामकाजी पीक करंटः ≤ 100mA

स्लीप स्टैंडबाय करंटः ≤ 2mA

संचार इंटरफ़ेस: टीटीएल-यूएआरटी, बाउड दर 9600, 3.3 वी स्तर, सक्रिय अपलोड / निष्क्रिय पूछताछ मोड का समर्थन करता है

ऑपरेटिंग तापमानः -10°C ~ +60°C

भंडारण तापमानः -40°C ~ +80°C

ऑपरेटिंग आर्द्रताः 0-95% आरएच, कोई संघनक की अनुमति नहीं है

कुल मिलाकर आकारः 38 × 35 × 6.4 मिमी (अति पतला 6.4 मिमी)

विफलताओं के बीच का औसत समयः ≥ 20,000 घंटे

शेल संरचना: पूरी तरह से धातु छह पक्षीय परिरक्षण, तेल धुएं और विद्युत चुम्बकीय हस्तक्षेप के लिए मजबूत प्रतिरोध

III. पिन परिभाषाएँ (10-पिन कनेक्टर)

वीसीसीः +5 वी पावर सप्लाई

जीएनडी: जमीनी

SET: कार्य मोड; निरंतर नमूनाकरण के लिए उच्च स्तर, नींद और बिजली की बचत के लिए निम्न स्तर

RXD: सेंसर सीरियल पोर्ट रिसेप्शन (3.3V)

TXD: सेंसर सीरियल पोर्ट ट्रांसमिशन (3.3V)

रीसेट करेंः कम स्तर के हार्डवेयर रीसेट पिन

7 - 10. एनसी स्पेसिंग पिन

IV. मुख्य उत्पाद लाभ

6.4 मिमी अल्ट्रा पतला शरीर, संकीर्ण आंतरिक गुहाओं और पोर्टेबल पहनने योग्य उपकरणों के लिए उपयुक्त

बंद धातु का ढाल, जटिल विद्युत चुम्बकीय वातावरण में स्थिर पता लगाने

कम बिजली की खपत के लिए नींद मोड का समर्थन करता है, लिथियम बैटरी संचालित उपकरणों के साथ संगत

कच्चे कणों की गिनती और कैलिब्रेटेड पीएम एकाग्रता डेटा दोनों आउटपुट करता है

फैक्ट्री कैलिब्रेशन स्थिरता उच्च है, बड़ी मात्रा में उपकरणों के लिए माध्यमिक कैलिब्रेशन की कोई आवश्यकता नहीं है

V. औद्योगिक अनुप्रयोग के उद्देश्य

अल्ट्रा पतला हैंडहेल्ड एयर डिटेक्टर, पहनने योग्य पर्यावरण डिटेक्शन मॉड्यूल

मिनी वाहन वायु शोधक, छोटे डेस्कटॉप वायु पहचान उपकरण

स्मार्ट होम रिस्क कंट्रोल कंट्रोलर, माइक्रो वेंटिलेशन उपकरण

विद्युत आपूर्ति इकाई, विद्युत नियंत्रण कैबिनेट, सटीक उपकरण चेसिस आंतरिक धूल निगरानी

अल्ट्रा पतला आईओटी पर्यावरण निगरानी टर्मिनल, पहनने योग्य उपकरण, कंगन हवा का पता लगाने के मॉड्यूल
