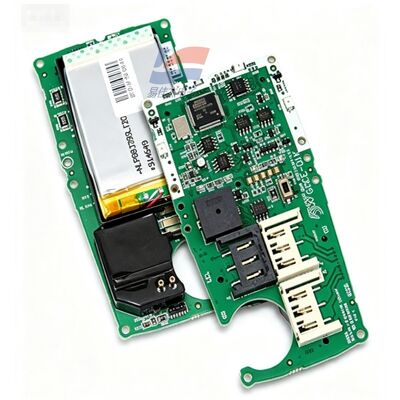

पोर्टेबल मल्टी-गैस डिटेक्टर स्पेयर-पार्ट्स के लिए YJJ MCX-MPCB1 मेन सर्किट-बोर्ड

उत्पाद का वर्णन:

YJJ MCX-MPCB1 पोर्टेबल मल्टी-गैस डिटेक्टर स्पेयर पार्ट्स के लिए मुख्य सर्किट-बोर्ड

विशेषताएं:

I. मूल परिचय
एमसीएक्सएल-एमपीसीबी1 गैस अलर्ट माइक्रोक्लिप-एक्सएल (एमसीएक्सएल) चार-इन-वन पोर्टेबल गैस डिटेक्टर के लिए मूल फैक्टरी प्रतिस्थापन मुख्य सर्किट बोर्ड असेंबली है।मूल कारखाना सामान किट में मेनबोर्ड शामिल है, अंतर्निहित लिथियम बैटरी, और फिक्सिंग शिकंजा का एक पूरा सेट। यह बैटरी से लैस संस्करण और बैटरी के बिना एक स्टैंडअलोन मेनबोर्ड संस्करण में उपलब्ध है।
II. हार्डवेयर कोर पैरामीटर
एडाप्टर: माइक्रोक्लिप-एक्सएल चार-इन-वन डिटेक्टर (मॉडल एमसीएक्सएल-एक्सडब्ल्यूएचएम-वाई-सीएन)
सेंसर स्लॉटः 4 स्वतंत्र सेंसर बेस, O2, CO, H2S और LEL दहनशील गैस जांच को समायोजित करने में सक्षम
मुख्य नियंत्रण चिप: औद्योगिक ग्रेड MCU, इलेक्ट्रोकेमिकल और उत्प्रेरक दहन सेंसर से कमजोर वर्तमान संकेत एकत्र करने के लिए जिम्मेदार, संकेत प्रवर्धन, AD रूपांतरण,और एकाग्रता की गणना
पावर सप्लाई मॉड्यूलः मूल अंतर्निहित लिथियम बैटरी से लैस; पूरी तरह से चार्ज होने पर पूरा उपकरण 18 घंटे तक काम कर सकता है और चार्जिंग का समय ≤ 6 घंटे है
बाहरी इंटरफेस: डिस्प्ले केबल इंटरफेस, बजर, कंपन अलार्म घटक, इन्फ्रारेड कैलिब्रेशन संचार इंटरफेस, चार्जिंग सीट संपर्क
परिचालन वातावरणः -20°C ~ +50°C; आर्द्रता 10-95% आरएच (कोई संघनक नहीं)
विस्फोट प्रतिरोधी मानकः मुख्य बोर्ड और पूरा उपकरण Ex ia IIC T4 सुरक्षा विस्फोट प्रतिरोधी और एडाप्टर IP66/IP67 जलरोधक और धूलरोधी विनिर्देशों को पूरा करता है
सर्किट बोर्ड की उत्पत्तिः मेक्सिको में मूल कारखाने द्वारा निर्मित
III. मेनबोर्ड के अंतर्निहित कार्य
सेंसर शून्य बिंदु और कैलिब्रेशन डेटा का भंडारण; स्वचालित सेंसर, बैटरी और अलार्म हार्डवेयर का पता लगाना
एलसीडी स्क्रीन को मान प्रदर्शित करने के लिए चलाने के द्वारा 4 गैस सांद्रता की वास्तविक समय गणना
TWA समय-भारित औसत मूल्य, STEL अल्पकालिक जोखिम शिखर मूल्य और ओवर-लिमिट अलार्म लॉजिक ऑपरेशन
तीन अलार्म आउटपुटः 95dB बज ध्वनि, एलईडी चमकती, मोटर कंपन अलार्म
डिटेक्टर दोष रिकॉर्ड, गैस का पता लगाने के इतिहास डेटा भंडारण, इन्फ्रारेड पोर्ट कैलिब्रेशन संचार
कम वोल्टेज अनुस्मारक, सेंसर उम्र बढ़ने दोष पहचान
IV. मुख्य अनुप्रयोग
1. रखरखाव स्पेयर पार्ट्स उद्देश्य
माइक्रोक्लिप-एक्सएल चार-इन-वन डिटेक्टर के लिए एक कोर प्रतिस्थापन घटक के रूप में, जब मेनबोर्ड जला दिया जाता है, सर्किट दोषपूर्ण है, संकेत असामान्य है, कैलिब्रेशन असंभव है,या डिटेक्टर शुरू करने में विफल रहता है, इसे अलग-अलग घटकों की मरम्मत किए बिना सीधे पूरे के रूप में बदला जा सकता है, जिससे रखरखाव सुविधाजनक हो जाता है।
2सिग्नल अधिग्रहण मुख्य नियंत्रण कार्य
4 गैस सेंसर से कमजोर विद्युत संकेत प्राप्त, हाइड्रोजन सल्फाइड, कार्बन मोनोऑक्साइड, ऑक्सीजन, और उत्प्रेरक दहन ज्वलनशील गैस जांच के वास्तविक समय सांद्रता का प्रसंस्करण,पूरे यंत्र के मस्तिष्क के रूप में कार्य करना.
V. सेंसर विनिर्देश अनुकूलित
H2S सल्फर डाइऑक्साइड (0-100ppm), CO कार्बन मोनोऑक्साइड (0-500ppm), O2 ऑक्सीजन (0-30% VOL), LEL Catalytic Combustion Combustible Gas Probe

विनिर्देशः
