YJJ NO2-B43F वायु गुणवत्ता निगरानी के लिए 4-इलेक्ट्रोड इलेक्ट्रोकेमिकल नाइट्रोजन डाइऑक्साइड सेंसर 0-20PPM

उत्पाद का वर्णन:

YJJ NO2-B43F वायु गुणवत्ता निगरानी के लिए 4-इलेक्ट्रोड इलेक्ट्रोकेमिकल नाइट्रोजन डाइऑक्साइड सेंसर 0-20PPM

विशेषताएं:

I. उत्पाद का अवलोकन

NO2-B43F एक चार इलेक्ट्रोड ppb स्तर का उच्च परिशुद्धता वाला NO2 (नाइट्रोजन डाइऑक्साइड) इलेक्ट्रोकेमिकल सेंसर है जो यूके के Alphasense Alpha B श्रृंखला से है।यह आम तौर पर गैस विश्लेषकों के मुख्य बोर्ड पर स्थापित किया जाता है (जैसे MCX-MPCB1 डिटेक्शन इंस्ट्रूमेंट मुख्य बोर्ड), और एक सिग्नल प्रोसेसिंग सर्किट बोर्ड की आवश्यकता होती है ताकि वर्तमान सिग्नल एम्पलीफिकेशन, एडी अधिग्रहण, तापमान मुआवजा और एकाग्रता रूपांतरण आउटपुट को पूरा किया जा सके।

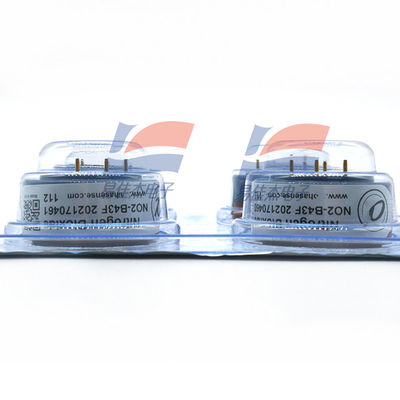

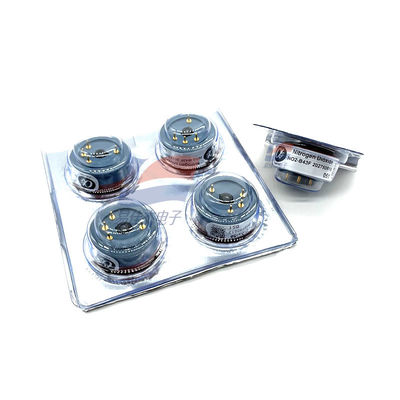

सेंसर की उपस्थिति:

NO2-B43F सेंसर

उन्नत मॉडल NO2-B43F-IST एक बुद्धिमान तापमान मुआवजा बोर्ड और एक भंडारण चिप से लैस है, जो प्लग-एंड-प्ले कैलिब्रेशन पैरामीटर रीडिंग का समर्थन करता है। तालिका

परियोजना विनिर्देश पैरामीटर

पता लगाने के लिए लक्ष्य गैसःNO2 (नाइट्रोजन डाइऑक्साइड)

माप सीमाः 0-20 ppm, ppb स्तर के माइक्रो-रिज़ॉल्यूशन का समर्थन करता है (न्यूनतम 20 ppb)

अधिभार सहिष्णुता की ऊपरी सीमाः 50 ppm, अल्पकालिक सदमे सहिष्णुता

संवेदनशीलताः -200 ~ -650 nA/ppm (मानक 2 ppm नाइट्रोजन डाइऑक्साइड की स्थिति)

अनुशंसित भार प्रतिरोधः 33 - 100Ω; कम एकाग्रता ppb संकेत संकल्प सुनिश्चित करने के लिए अधिमानतः 33Ω भार प्रतिरोध का चयन करें

T90 प्रतिक्रिया समयः ≤ 80 सेकंड (0 - 2 पीपीएम गैस चरण), सामान्य परिस्थितियों में < 60 सेकंड

शून्य बिंदु शोरः ±2 ppb एकाग्रता उतार-चढ़ाव के बराबर

रैखिक त्रुटिः 0-5 पीपीएम सीमा त्रुटि ≤ ±0.5 पीपीबी, कम सांद्रता पर उत्कृष्ट स्थिरता

डिजाइन सेवा जीवन / वारंटीः ≥ 24 महीने, आधिकारिक दो साल की वारंटी अवधि

पर्यावरण अनुकूलन मापदंड

ऑपरेटिंग तापमानः -30°C ~ +40°C

-20°C निम्न तापमानः सामान्य तापमान (20°C) पर संवेदनशीलता 60% -80% बनी रहती है

40°C उच्च तापमानः संवेदनशीलता 95% - 115% मानक मूल्य सीमा के भीतर है, तापमान विचलन नियंत्रित है

हवा का दबावः 80-120 kPa

दीर्घकालिक कार्य आर्द्रताः 15% - 85% आरएच (कोई संघनक नहीं)

भंडारण की शर्तेंः 3 से 20°C पर सील भंडारण, 6 महीने की भंडारण अवधि

IV. हस्तक्षेप विरोधी (क्रॉस संवेदनशीलता) मापदंड

अंतर्निहित समर्पित ओजोन फिल्टर परत, ओजोन अवशोषण क्षमता > 500 पीपीएम·घंटा, आम वायुमंडलीय अशुद्धियों से कम हस्तक्षेप बेहद कम है तालिका

हस्तक्षेप करने वाली गैस परीक्षण एकाग्रता हस्तक्षेप संवेदनशीलता अनुपात

O3 ओजोन 2 ppm < 500 ppm·hr फ़िल्टर क्षमता

NO नाइट्रोजन ऑक्साइड 5 ppm < 5%

SO2 सल्फर डाइऑक्साइड 5 ppm < -3 %

CO कार्बन मोनोऑक्साइड 5 ppm < -3 %

H2 हाइड्रोजन सल्फाइड 5 ppm < -80 %

हाइड्रोजन, एथिलीन, अमोनिया, कार्बन डाइऑक्साइड मानक परीक्षण एकाग्रता < 0.1%, लगभग कोई हस्तक्षेप नहीं

V. विश्लेषक मेनबोर्ड के लिए एडाप्टर के लिए हार्डवेयर आवश्यकताएं (MCX-MPCB1 मेनबोर्ड से जुड़ी)

1सेंसर पिन परिभाषा (4 इलेक्ट्रोड पिन)

कार्य विद्युत WE, संदर्भ विद्युत RE, गणना विद्युत CE, सहायक विद्युत AE

2मेनबोर्ड सर्किट के आवश्यक कार्य

सेंसर पूर्वाग्रह वोल्टेज नियंत्रण, चार इलेक्ट्रोड स्थिर संभावित सर्किट

आई/वी करंट-वोल्टेज रूपांतरण (33Ω लोड प्रतिरोध के अनुरूप)

कमजोर एनए-स्तर के वर्तमान संकेतों को एकत्र करने के लिए उच्च-सटीक एडी नमूनाकरण

तापमान मुआवजा एल्गोरिथ्म, उच्च और निम्न तापमान वातावरण में संवेदनशीलता विचलन को सही करना

शून्य बिंदु कैलिब्रेशन, रेंज कैलिब्रेशन, शून्य बिंदु बहाव स्व-जाँच

एकाग्रता मूल्य आउटपुट, अति सीमा अलार्म, सेंसर दोष पहचान

3संगत उपकरण

पोर्टेबल मल्टी-गैस डिटेक्शन इंस्ट्रूमेंट (आपके पास मौजूद MCX-MPCB1 मेनबोर्ड उपकरण के साथ संगत)

पर्यावरण वायु निगरानी उपकरण, सुरंग गैस निगरानी, औद्योगिक निकास ट्रांसमीटर, वायुमंडलीय सूक्ष्म निगरानी स्टेशन
