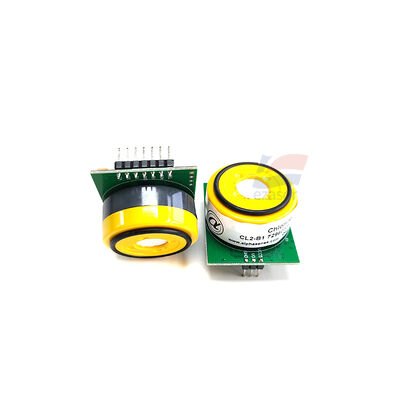

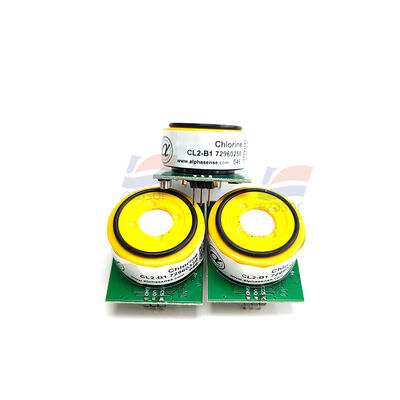

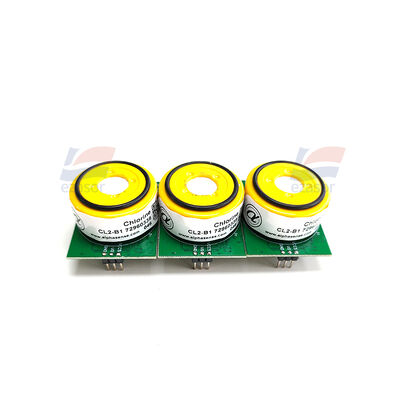

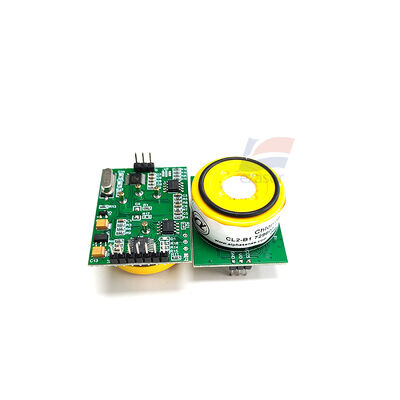

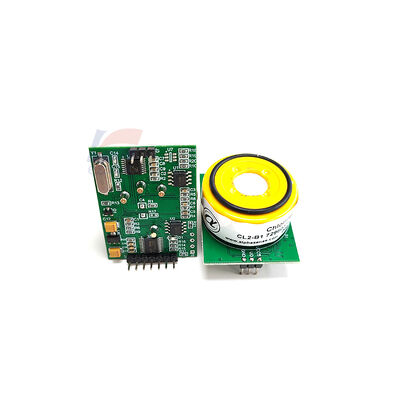

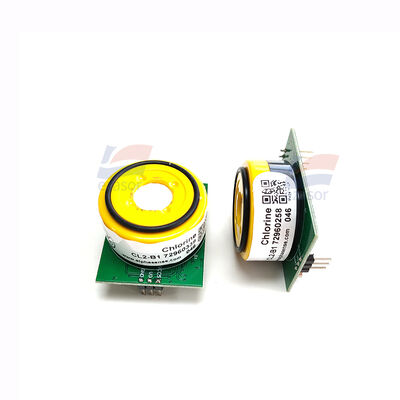

YJJ CL2-B1 क्लोरीन गैस द्वितीयक विकास मॉड्यूल इलेक्ट्रोकेमिकल सेंसर + सिग्नल कंडीशनिंग डिजिटल मॉड्यूल

उत्पाद का वर्णन:

YJJ CL2-B1 क्लोरीन गैस द्वितीयक विकास मॉड्यूल इलेक्ट्रोकेमिकल सेंसर + सिग्नल कंडीशनिंग डिजिटल मॉड्यूल

विशेषताएं:

CL2-B1 क्लोरीन गैस माध्यमिक विकास मॉड्यूल (CL2-B1 इलेक्ट्रोकेमिकल सेंसर + सिग्नल कंडीशनिंग डिजिटल मॉड्यूल)

> नोटः CL2-B1 मूल विद्युत रासायनिक नंगे सेंसर है; ** द्वितीयक विकास मॉड्यूल = CL2-B1 सेंसर + विशेष विद्युत रासायनिक पूर्वाग्रह कंडीशनिंग सर्किट + MCU सिग्नल प्रोसेसिंग बोर्ड**,आई-वी रूपांतरण को पूरा करना, शून्य बिंदु, तापमान मुआवजा, और बाहरी रूप से डिजिटल/एनालॉग सिग्नल आउटपुट, सीधे पीएलसी, माइक्रो-कंट्रोलर, औद्योगिक नियंत्रण प्रणालियों से कनेक्ट,खुद से कमजोर वर्तमान कंडीशनिंग करने की आवश्यकता के बिना

I. सेंसर बॉडी के अंतर्निहित पैरामीटर (इंटरनेट मॉड्यूल CL2-B1)

मापा गैस Cl2 क्लोरीन गैस

माप का सिद्धांत तीन इलेक्ट्रोड इलेक्ट्रोकेमिकल ईंधन सेल

माप सीमा 0-20 पीपीएम

∙ अल्पकालिक अतिभार ∙ 60 पीपीएम (लंबे समय के उपयोग के लिए नहीं) ∙

संवेदनशीलता -600 ~ -1150 एनए/पीपीएम

T90 प्रतिक्रिया समय 60s

रिज़ॉल्यूशन 0.02 ppm

शून्य बिंदु बहाव <0.5% FS / वर्ष

जीवन काल 24 महीने।

∙ कार्य वातावरण ∙ -20 से +50 डिग्री सेल्सियस; 15 से 90% आरएच, कोई संघनक नहीं ∙

क्रॉस-इंटरफेरेंस NO2 महत्वपूर्ण सकारात्मक हस्तक्षेप; SO2, NO कमजोर हस्तक्षेप

II. माध्यमिक विकास मॉड्यूल के पूर्ण विद्युत मापदंड (बाजार पर उपलब्ध डिजिटल मॉड्यूल के सामान्य विनिर्देश)

तालिका

पावर सप्लाई --- डीसी 9-24V व्यापक वोल्टेज रेंज --- विशिष्ट बिजली की खपत < 120mA

सिग्नल आउटपुट (या तो एक या दोहरी आउटपुट) 1RS485 - Modbus - RTU (डिजिटल); 24-20mA एनालॉग

4-20mA मैपिंग 4mA = 0ppm; 20mA = 20ppm

∙ RS485 डिफ़ॉल्ट ∙ 9600-8-N-1; पता 1; पता और बाउड दर संशोधित किया जा सकता है ∙

मॉड्यूल आउटपुट डेटा क्लोरीन गैस एकाग्रता (पीपीएम), सेंसर तापमान, डिवाइस की स्थिति, गलती बिट

± सटीकता (पूरी मशीन) ± 3% एफएस (सेंसर + सर्किट त्रुटि सहित)

अद्यतन दर 1 हर्ट्ज; विन्यास योग्य।

सुरक्षा। सर्किट बोर्ड IP30; सेंसर कक्ष IP40।

आकार लगभग 85×55×35 मिमी (विभिन्न निर्माताओं के अनुसार थोड़ा भिन्न होता है)

III. Modbus-RTU के प्रमुख रजिस्टर (द्वितीय विकास के लिए प्रमुख फोकस)

∙ रजिस्टर पता ∙ फ़ंक्शन ∙ डेटा प्रकार ∙ वर्णन ∙

क्लोरीन गैस एकाग्रता uint16 मूल मूल्य 10 से गुणा उदाहरण 125 → 12.5 पीपीएम

०x०००१ मॉड्यूल आंतरिक तापमान int१६ १० से गुणा

∙ 0x0002 ∙ डिवाइस की स्थिति ∙ uint16 ∙ 0 - सामान्य; 1 - सेंसर त्रुटि; 2 - शून्य बिंदु असामान्य ∙

∙ 0x0100 ∙ डिवाइस का पता ∙ uint16 ∙ 1 - 247 (लिखने योग्य) ∙

∙ 0x0101 ∙ Baud दर सेटिंग ∙ uint16 ∙ 0 = 9600, 1 = 19200... ∙

पढ़ने का उदाहरणः रजिस्टर 0x0000 रिटर्न `00C8`, दशमलव 200 → 20.0 ppm (पूर्ण पैमाने) ।

पिन परिभाषाएं (मानक 5-पिन टर्मिनल)

1 VCC+ 9-24VDC

2 GND पावर ग्राउंड

३ ४८५-ए

4 485-बी

5 4-20mA आउटपुट

द्वितीयक विकास के लिए प्रमुख विचार

1ध्रुवीकरण समय**: विद्युत रासायनिक सेंसर को स्थिर करने के लिए मॉड्यूल को चालू करने से पहले 2-4 घंटे के लिए ध्रुवीकृत किया जाना चाहिए;नए सेंसरों को अल्फासेंस के साथ कैलिब्रेट करने से पहले पूरी तरह से ध्रुवीकृत किया जाना चाहिए।.

2. संक्षेपण का खतरा**: क्लोरिन मॉड्यूल में संक्षेपण नहीं होना चाहिए; संक्षेपण सीधे विद्युत रासायनिक इलेक्ट्रोलाइट को काटा जाएगा और सेंसर को स्थायी रूप से क्षतिग्रस्त कर देगा; उच्च आर्द्रता परिदृश्यों में,अतिरिक्त वायु मार्ग सुखाने और फ़िल्टरिंग की आवश्यकता होती है.

3. हस्तक्षेप गैसें**: पर्यावरण में NO2 (नाइट्रोजन डाइऑक्साइड) होने पर रीडिंग झूठी उच्च होती है; सॉफ़्टवेयर को क्रॉस-कॉम्पेंसेशन करने की आवश्यकता होती है।

4. शून्य बिंदु कैलिब्रेशन**: शून्य बिंदु कैलिब्रेशन को शुद्ध शून्य हवा की शुरूआत करके पूरा किया जाना चाहिए; सामान्य इनडोर हवा में इसे जबरन शून्य करने की अनुमति नहीं है।

5. आई.एस.टी. संस्करण अंतर**: सी.एल. 2-बी.1-आई.एस.टी. (बोर्ड स्टोरेज + तापमान चिप के साथ) मॉड्यूल मूल कारखाने संवेदनशीलता मापदंडों को पढ़ सकता है, कैलिब्रेशन को सरल बनाता है;साधारण CL2-B1 में IST चिप नहीं है और संवेदनशीलता के मैन्युअल लेखन की आवश्यकता है.

6वायरिंग**: आरएस485 संचार के लिए परिरक्षित घुमावदार जोड़ी का उपयोग करने की सिफारिश की जाती है; 4-20mA लोड प्रतिरोध ≤ 500Ω होना चाहिए।

आवेदन

सीवेज ट्रीटमेंट प्लांट, रासायनिक कार्यशालाओं, स्क्रबर की डस्ट गैस, पाइपलाइन क्लोरीन निगरानी, पीएलसी/डीसीएस सिस्टम एकीकरण में क्लोरीन रिसाव।

यदि आप की जरूरत है, मैं प्रदान कर सकते हैंः

1. मॉड्यूल के लिए Modbus पढ़ने-लिखने के निर्देशों को पूरा करें;

2. 4-20mA रूपांतरण सूत्र;

3CL2-B1 नंगे सेंसर बनाम CL2-B1 द्वितीयक विकास मॉड्यूल की तुलना तालिका।
