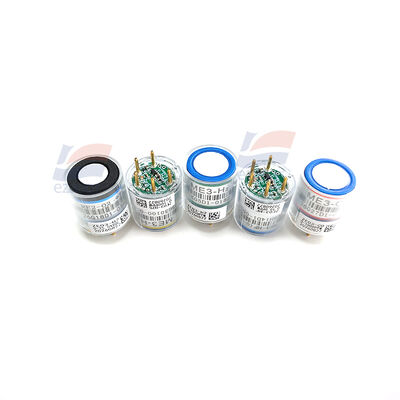

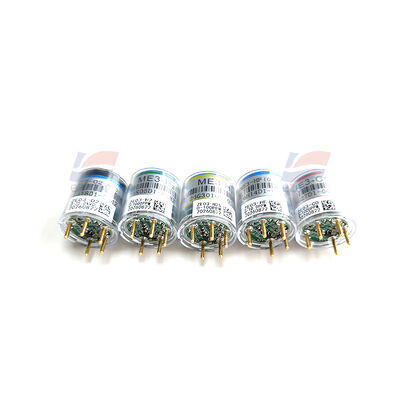

YJJ ZE03‑HF हाइड्रोजन फ्लोराइड सेंसर मॉड्यूल 0‑10ppm HF UART‑TTL और एनालॉग आउटपुट

उत्पाद विवरण:

YJJ ZE03-HF हाइड्रोजन फ्लोराइड सेंसर मॉड्यूल 0-10ppm HF UART-TTL और एनालॉग आउटपुट

विशेषताएं:

मुख्य तकनीकी पैरामीटर

| आइटम | पैरामीटर |

| पता लगाने वाली गैस | HF (हाइड्रोजन फ्लोराइड) |

| माप सीमा | **0 - 10 पीपीएम** |

| रिज़ॉल्यूशन | 0.1 पीपीएम |

| T90 प्रतिक्रिया समय | ≤ 90 सेकंड

| बिजली की आपूर्ति | डीसी 5V ± 0.1V, ऑपरेटिंग करंट< 5mA

| डिजिटल आउटपुट | UART-TTL (3.3V स्तर); 9600-8-N-1; सक्रिय रिपोर्टिंग / प्रश्न-उत्तर मोड; पीपीएम एकाग्रता का सीधा आउटपुट |

| एनालॉग आउटपुट VO | 0-3V रैखिक वोल्टेज आउटपुट, एकाग्रता-वोल्टेज एक-से-एक पत्राचार |

| तापमान मुआवजा | ऑन-बोर्ड तापमान सेंसर, फर्मवेयर स्वचालित रूप से तापमान मुआवजा करता है |

| ऑपरेटिंग वातावरण | -20 से +50°C; 15-90% आरएच, **संघनन सख्त वर्जित** विन्सन इले... |

| भंडारण की स्थिति | -20 से 50°C, 30 - 70% आरएच |

| अपेक्षित जीवनकाल | 2 वर्ष (हवा के वातावरण में)

| आयाम | Φ23.5 mm × 24.5 mm |

पिन परिभाषा (5 पिन, ZE03 श्रृंखला मानक पिन के समान)

| पिन | परिभाषा | स्पष्टीकरण |

| --- | --- | --- |

| VCC | बिजली की आपूर्ति | डीसी5V |

| GND | पावर ग्राउंड | सामान्य ग्राउंड |

| TXD | मॉड्यूल ट्रांसमिशन | माइक्रोकंट्रोलर के आरएक्स से कनेक्ट करें (3.3V स्तर, 5V आईओ से सीधा कनेक्शन निषिद्ध है) |

| RXD | मॉड्यूल रिसेप्शन | माइक्रोकंट्रोलर के टीएक्स से कनेक्ट करें |

| VO | एनालॉग वोल्टेज आउटपुट | 0-3V एनालॉग सिग्नल |

आउटपुट स्पष्टीकरण

1. UART सीरियल पोर्ट (पसंदीदा) **: सीधे एचएफ एकाग्रता (एक दशमलव स्थान), मॉड्यूल तापमान, दोष स्थिति आउटपुट करता है; कमांड रीडिंग और एड्रेस संशोधन का समर्थन करता है। स्तर 3.3V, 5V माइक्रोकंट्रोलर को स्तर रूपांतरण करना चाहिए।

2. **एनालॉग VO आउटपुट**: 0-3V 0-10ppm के समानुपाती; एनालॉग आउटपुट सटीकता सीरियल पोर्ट की तुलना में कमजोर है, सरल संग्रह के लिए उपयुक्त है।

आवेदन परिदृश्य

- रासायनिक और अर्धचालक एचिंग प्रक्रियाओं में एचएफ रिसाव की निगरानी

- धातु विज्ञान, इलेक्ट्रोप्लेटिंग और एसिड वॉशिंग कार्यशालाओं में जहरीली एचएफ गैस का पता लगाना

- अपशिष्ट गैस उपचार और खतरनाक रासायनिक कारखानों में निश्चित ट्रांसमीटर और पोर्टेबल डिटेक्टर

- गैस अलार्म के लिए पीएलसी, औद्योगिक नियंत्रण उपकरण और द्वितीयक विकास एकीकरण
