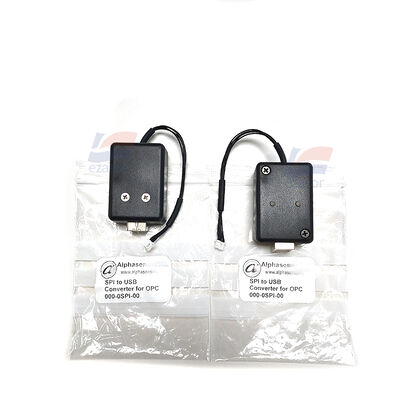

ओपीसी-एन3 धूल निगरानी और प्रयोगशाला माप के लिए YJJ यूएसबी-एसपीआई कनवर्टर मॉड्यूल

उत्पाद का वर्णन:

ओपीसी-एन3 धूल निगरानी और प्रयोगशाला माप के लिए YJJ यूएसबी-एसपीआई कनवर्टर मॉड्यूल

विशेषताएं:

OPC-N3 ऑप्टिकल पार्टिकुलेट मैटर काउंटर (USB-SPI कन्वर्टर के साथ)

पैरामीटर विवरणः

सिद्धांतः लेजर लाइट स्कैटरिंग ऑप्टिकल पार्टिकल्स काउंटर; यूएसबी-एसपीआई कनवर्टर पीसी की ओर यूएसबी से एसपीआई रूपांतरण का एहसास करता है, सीधे ओपीसी-एन 3 सेंसर से एसपीआई डेटा पढ़ता है

ओपीसी-एन3 सेंसर के मुख्य मापदंड

मॉडल OPC-N3

♪ पता लगाने का सिद्धांत ♪ लेजर प्रकाश फैलाव एकल कण गिनती, 1 स्तर सुरक्षा लेजर

कण आकार का पता लगाने की सीमा 0.35-40 μm (गोलाकार समकक्ष कण आकार)

24 कण आकार वर्गीकरण चैनल, आउटपुट कण आकार वितरण हिस्टोग्राम

∙ ∙ आउटपुट कण पदार्थ संकेतक ∙ PM1, PM2.5, PM4.25, PM10 द्रव्यमान सांद्रता

अधिकतम द्रव्यमान एकाग्रता 2000 μg/m3

अधिकतम कण गणना दर 10000 कण प्रति सेकंड

नमूना प्रवाह दर कुल प्रवाह दर 5.5L/मिनट; नमूना प्रवाह दर 220 मिलीलीटर/मिनट

पावर सप्लाई वोल्टेज DC 4.8 - 5.2V (सामान्य 5V)

∙ ∙ कार्य करंट ∙ माप मोड 175mA; स्टैंडबाय < 50mA ∙

अंतर्निहित सेंसर आंतरिक तापमान और आर्द्रता मुआवजा सेंसर

मूल संचार इंटरफ़ेस SPI मोड 1 (3.3V तर्क); माइक्रो-यूएसबी; माइक्रो-एसडी स्थानीय सीएसवी भंडारण का समर्थन करता है

कामकाजी तापमान -10°C ~ +50°C

काम करने की आर्द्रता 0-95% आरएच, कोई संघनक नहीं

भौतिक आयाम 75 मिमी × 60 मिमी × 63.5 मिमी

वजन 105 ग्राम

24 महीने की वारंटी

यूएसबी-एसपीआई कनवर्टर (एडाप्टर के साथ) विवरण

> कार्यः कंप्यूटर यूएसबी इंटरफेस एसपीआई के लिए, सीधे ओपीसी-एन 3 से एसपीआई डेटा पढ़ता है, एमसीयू एकल-चिप विकास की आवश्यकता को समाप्त करता है

1इंटरफेस: यूएसबी20; एसपीआई सिग्नलः एससीके, एमओएसआई, एमआईएसओ, सीएस, जीएनडी; एसपीआई मोड 1, ओपीसी-एन 3 संचार समय से मेल खाता है

2. आईओ स्तरः 3.3V लॉजिक स्तर, ओपीसी-एन 3 एसपीआई इंटरफ़ेस के साथ संगत

3. बिजली की आपूर्ति: ओपीसी-एन 3 को स्वतंत्र 5 वी बिजली की आपूर्ति की आवश्यकता होती है, ** यूएसबी-एसपीआई एडाप्टर द्वारा संचालित नहीं किया जा सकता है** अपर्याप्त बिजली की आपूर्ति से बचने के लिए असामान्य प्रशंसक और लेजर का कारण बनता है

4सॉफ्टवेयर: पीसी होस्ट कंप्यूटर हिस्टोग्राम, पीएम एकाग्रता, तापमान और आर्द्रता डेटा पढ़ता है

मुख्य विशेषताएं

1. 24 चैनल कण आकार ग्रेडिंग, पूर्ण कण आकार वितरण आउटपुट कर सकते हैं, न केवल पीएम द्रव्यमान मान, पराग जैसे बड़े कणों का पता लगा सकते हैं

2. अंतर्निहित तापमान और आर्द्रता मुआवजा, जटिल बाहरी वातावरण के लिए उपयुक्त; एसडी कार्ड ऑफ़लाइन रिकॉर्डिंग का समर्थन करता है

3यूएसबी-एसपीआई कनवर्टर के साथ संयुक्त, पीसी सीधे डेटा एकत्र करता है, जल्दी से योजना मूल्यांकन और प्रयोगशाला परीक्षण करता है

4औद्योगिक ग्रेड, उच्च प्रदूषण वाले शहरों, निर्माण स्थल धूल, वायुमंडलीय पर्यावरण की निगरानी के लिए उपयुक्त

विशिष्ट अनुप्रयोग परिदृश्य

शहरी वायु गुणवत्ता निगरानी, निर्माण स्थल धूल निगरानी, वायुमंडलीय अनुसंधान नमूनाकरण, पराग/अलर्जेन निगरानी, औद्योगिक पार्क कण पदार्थ निगरानी,पर्यावरण निगरानी स्टेशन, इनडोर और आउटडोर वायु गुणवत्ता निगरानी उपकरण विकास
