उत्पाद विवरण:
|
| वोल्टेज आपूर्ति: | 2.2V ~ 5.0 वीडीसी | स्थैतिक बिजली की खपत: | कम बिजली की डिजाइन |
|---|---|---|---|
| उत्पादन में संकेत: | टीटीएल डिजिटल स्तर आउटपुट | तालाबंदी का समय: | 2.0 |
| आउटपुट विलंब समय पर: | 2~3600s | पता लगाने की तरंग दैर्ध्य: | 8~14μm |
| डिटेक्शन रेंज: | 2 ~ 10 मी | ट्रिगर स्थिति: | मानव आंदोलन |
| प्रमुखता देना: | डिजिटल PIR पायरोइलेक्ट्रिक सेंसर,अलार्म के लिए मानव शरीर डिटेक्टर,घुसपैठ अलार्म सिस्टम सेंसर |
||
उत्पाद विवरण:

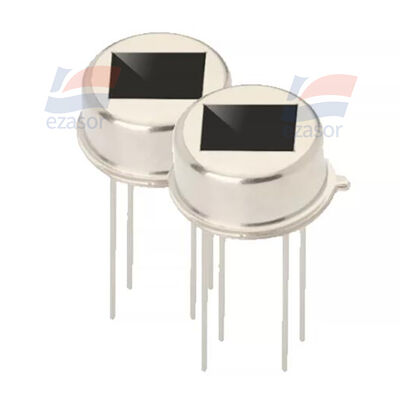

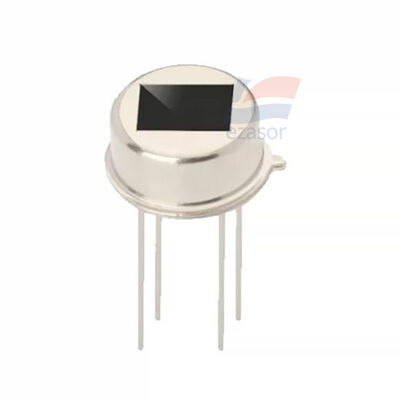

YJJ RDA224-F डिजिटल PIR पायरोइलेक्ट्रिक IR सेंसर मानव शरीर डिटेक्टर घुसपैठ अलार्म सिस्टम के लिए
विशेषताएं:
RDA224-F डिजिटल थर्मोल्यूमिनसेंट इन्फ्रारेड PIR सेंसर
पैरामीटर विवरण
सिद्धांत: थर्मोल्यूमिनसेंट प्रभाव, एक एकीकृत मानव इन्फ्रारेड सेंसिंग सेंसर जो **संवेदनशील तत्व + डिजिटल सिग्नल प्रोसेसिंग चिप** को जोड़ता है, सीधे डिजिटल TTL स्तर आउटपुट करता है, बाहरी ऑपरेशनल एम्पलीफायर सर्किट की आवश्यकता नहीं होती है, मानव गति का पता लगाने के लिए फ्रेस्नेल लेंस के साथ जोड़ा जाता है
मुख्य विद्युत पैरामीटर
- आपूर्ति वोल्टेज: **2.2V ~ 5.0 VDC**
- स्थिर बिजली की खपत: कम बिजली डिजाइन
- आउटपुट सिग्नल: **TTL डिजिटल स्तर आउटपुट (REL पिन)**
- VOH ≥ 2.7V, VOL ≤ 0.3V (VDD = 3V, IOH = 10mA)
- सिग्नल फ़िल्टरिंग
- हाई-पास कट-ऑफ फ़्रीक्वेंसी FHPF: 0.4Hz
- लो-पास कट-ऑफ फ़्रीक्वेंसी FLPF: 7Hz
- लॉकआउट समय: 2.0s (ट्रिगर होने के 2 सेकंड के भीतर नए संकेतों पर कोई प्रतिक्रिया नहीं, झूठे ट्रिगरिंग विरोधी)
- आउटपुट विलंब ONTIME: 2~3600s, 16 गैर-रैखिक समायोज्य स्तर (मानव संवेदन प्रतिधारण समय पिन के माध्यम से कॉन्फ़िगर किया जा सकता है)
- डिटेक्शन तरंग दैर्ध्य: मानव इन्फ्रारेड 8~14μm
डिटेक्शन प्रदर्शन (फ्रेस्नेल लेंस के साथ)
- डिटेक्शन दूरी: 2~10m (लेंस चयन पर निर्भर करता है)
- सेंसिंग कोण: फ्रेस्नेल लेंस द्वारा निर्धारित
- ट्रिगर शर्त: मानव गति, स्थिर मानव ट्रिगर नहीं करेगा
- इनपुट आर्किटेक्चर: डिफरेंशियल सिग्नल अधिग्रहण, परिवेश तापमान में धीमी गति से होने वाले परिवर्तनों से हस्तक्षेप को दबाता है
पिन परिभाषाएं
1. VDD: पावर पॉजिटिव टर्मिनल
2. GND: पावर ग्राउंड
3. REL: मानव संवेदन ट्रिगर आउटपुट पिन (TTL)
4. ONTIME: विलंब समय कॉन्फ़िगरेशन पिन
5. SENS: संवेदनशीलता समायोजन पिन
6. OEN: सक्षम नियंत्रण पिन, सेंसर ऑपरेशन को स्विच कर सकता है
उत्पाद विशेषताएं
1. एकीकृत एकीकरण, अंतर्निहित उच्च-सटीकता ADC, डिफरेंशियल सिग्नल इनपुट, मजबूत एंटी-इंटरफेरेंस क्षमता
2. डिजिटल TTL डायरेक्ट आउटपुट, परिधीय सर्किट को सरल बनाता है, सिंगल-चिप माइक्रोकंट्रोलर सीधे पढ़ सकता है
3. संवेदनशीलता और आउटपुट विलंब समय दोनों को कॉन्फ़िगर किया जा सकता है, विभिन्न परिदृश्यों के लिए उपयुक्त
4. वाइड वोल्टेज आपूर्ति, कम बिजली की खपत, बैटरी-संचालित उपकरणों के लिए उपयुक्त
5. अंतर्निहित फ़िल्टरिंग, प्रकाश और तापमान के धीमे बहाव जैसे हस्तक्षेप स्रोतों को दबाता है
विशिष्ट अनुप्रयोग
1. मानव शरीर संवेदन रोशनी, संवेदन स्विच, स्मार्ट होम मानव उपस्थिति का पता लगाना
2. सुरक्षा इन्फ्रारेड अलार्म सिस्टम, घुसपैठ का पता लगाना
3. इंटरनेट ऑफ थिंग्स (IoT) टर्मिनल, बैटरी-संचालित पोर्टेबल डिवाइस
4. मानव शरीर संवेदन खिलौने, घरेलू उपकरणों के लिए स्वचालित संवेदन नियंत्रण
5. औद्योगिक स्वचालन मानव शरीर संवेदन का पता लगाना
विनिर्देशों:
| आपूर्ति वोल्टेज | 2.2V ~ 5.0 VDC |
| स्थिर बिजली की खपत | कम बिजली डिजाइन |
| आउटपुट सिग्नल | TTL डिजिटल स्तर आउटपुट (REL पिन) |
| हाई-पास कट-ऑफ फ़्रीक्वेंसी FHPF | 0.4Hz |
| लो-पास कट-ऑफ फ़्रीक्वेंसी FLPF | 7Hz |
![]()
