उत्पाद विवरण:
|
| अनुशंसित उत्तेजना (परीक्षण सर्किट का उपयोग करके): | 10 ± 0.01 वीडीसी 15 वीडीसी अधिकतम (2) | बिजली की खपत: | 30 एमडब्ल्यू |
|---|---|---|---|
| आउटपुट वोल्टेज ट्रिम पॉइंट: | 50 mV @ 650 SCCM | शून्य वोल्ट: | 0.00 ± 1.0 एमवी |
| प्रमुखता देना: | 50 एमवी आउटपुट वोल्टेज प्रवाह सेंसर,650 वर्गमीटर प्रवाह सेंसर,30 एमडब्ल्यू बिजली की खपत प्रवाह सेंसर |
||

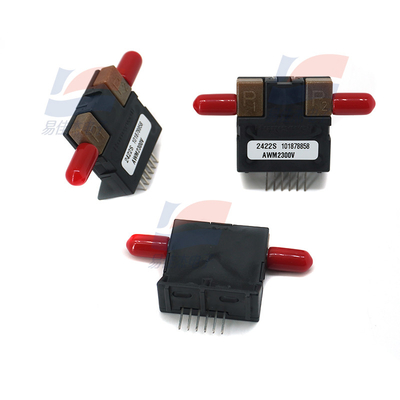

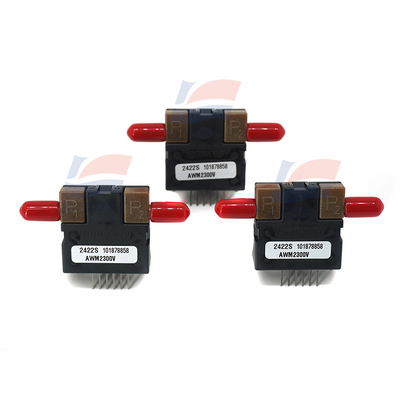

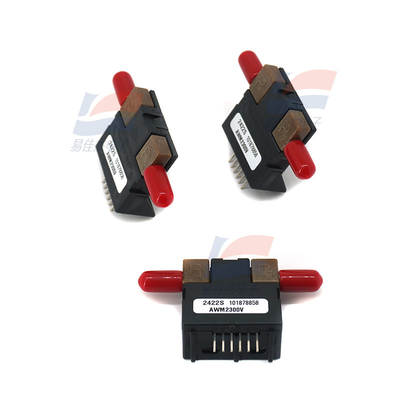

AWM2300V प्रवाह सेंसर
सामान्य जानकारी:
AWM2000 सीरीज माइक्रोब्रिज मास एयरफ्लो सेंसर एक निष्क्रिय उपकरण है जिसमें दो व्हीटस्टोन ब्रिज शामिल हैंः एक बंद लूप हीटर नियंत्रण के लिए और एक जुड़वां सेंसर तत्वों के लिए।चित्र 1 में हीटर नियंत्रण विनिर्देश के अनुसार संचालन के लिए आवश्यक हैचित्र 2 में सेंसर ब्रिज आपूर्ति सर्किट भी आवश्यक है। चित्र 3 में अंतर उपकरण एम्पलीफायर का उपयोग लाभ बढ़ाने और सेंसर आउटपुट में वोल्टेज ऑफसेट पेश करने के लिए किया जा सकता है।
मीडिया दूषित होना:
धूल का प्रभाव छिद्रित धातु प्रवाह प्रतिबंधक (केवल AWM2200V) को बंद करने का है। धूल के संचय से सेंसर के माध्यम से दबाव में गिरावट किसी भी दी गई प्रवाह दर के लिए बढ़ जाती है
सेंसर तत्व के ऊपर एक सस्ती 5 माइक्रोन फिल्टर का उपयोग करके बंद होने से बचा जा सकता है।
द्रव्यमान प्रवाह बनाम अंतर दबावः
माइक्रोब्रिज चिप मूल रूप से थर्मल ट्रांसफर तंत्र का उपयोग करते हुए एक द्रव्यमान प्रवाह सेंसर चिप है। चिप के माध्यम से अधिक द्रव्यमान बहता है, अधिक गर्मी स्थानांतरित की जा रही है।सेंसर के भीतर वायु प्रवाह ट्यूब के न्यूनतम व्यास के लिए मुख्य प्रवाह पथ के व्यास के अनुपात को कम करके मुख्य प्रवाह के एक नमूना प्रवाह का पता लगाने पर सेंसर रेंज का विस्तार किया जा सकता है. नमूना प्रवाह को रोककर यांत्रिक साधनों से प्राप्त रिवर्स एम्पलीफिकेशन का परिणाम होता है। तब द्रव्यमान प्रवाह के आनुपातिक अंतर दबाव को मापना संभव होता है।अंतर दबाव जितना अधिक होगा, जितना अधिक द्रव्यमान बहता है।परिवेश के दबाव और तापमान परिवर्तन के कारण बहने वाले मीडिया के घनत्व में भिन्नता पूर्ण घनत्व में परिवर्तन के अनुपात में AWM2200V अंतर दबाव सेंसर आउटपुट बदल जाएगाअन्य द्रव्यमान प्रवाह सेंसर घनत्व परिवर्तनों से प्रभावित नहीं होते हैं।
सोल्डरिंग निर्देश नोटः
सेंसर को पीसी बोर्ड से मजबूती से जोड़ा जाना चाहिए हाथ से मिलाप करने से पहलेः 1. 3,2 मिमी (1/8 इंच) व्यास के टिप के साथ तापमान नियंत्रित मिलाप लोहा का उपयोग करें। 2. 400 °C पर तापमान सेट करें।5 सेकंड के लिए टर्मिनल पर टिप पकड़ो अधिकतम3. टाइप आर फ्लक्स रालिन कोर सोल्डर का प्रयोग करें और सोल्डरिंग के बाद हाथ से साफ करें।
सोल्डरिंग निर्देश, निरंतर वेव सोल्डरिंग:
1. सबसे ज्यादा 250 डिग्री सेल्सियस पर मिलाप का तापमान सेट करें. 2. कम से कम 1.54 मीटर प्रति मिनट की रफ्तार से बेल्ट चलाएं. 3. सफाई करते समय कवर ट्यूब का अंत करें.
| पुनरावृत्ति और अधिकतम हिस्टेरिसिस | ± 1.0% रीडिंग (3) |
| प्रतिक्रिया समय, अधिकतम. | प्रतिक्रिया समय, अधिकतम. |
| सदमे का दर्जा (5 बूंदें, 6 अक्षों के ईए) | 100 ग्राम चोटी |
| ओवरप्रेशर, अधिकतम. | 25 psi (5) |
| सेंसर प्रतिरोध (पिन 2 - पिन 1, पिन 6 - पिन 1) | 5 किलोग्राम टाइप. |
