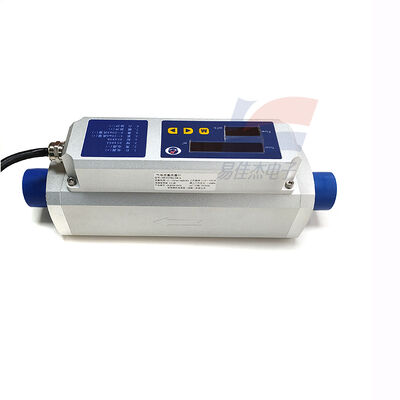

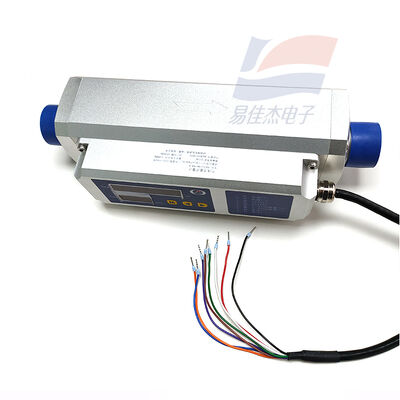

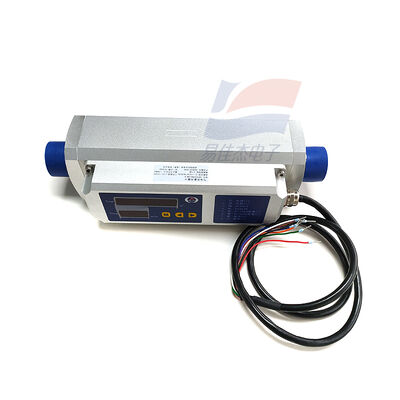

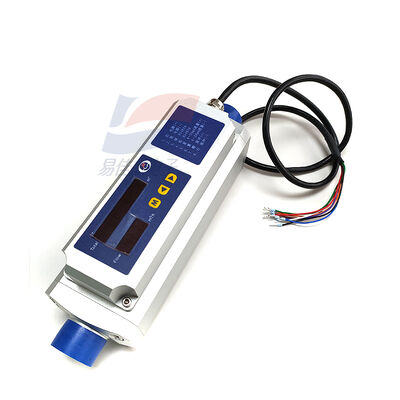

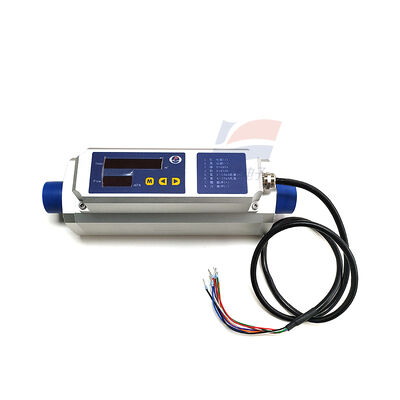

YJJ MF2025BE-AB-A औद्योगिक गैस माप के लिए MEMS थर्मल गैस द्रव्यमान प्रवाहमीटर

उत्पाद वर्णन:

औद्योगिक गैस माप के लिए YJJ MF2025BE-AB-A MEMS थर्मल गैस मास फ्लोमीटर

विशेषताएँ:

I. मॉडल डिस्सेम्बली (MF2025BE-AB-A)

एमएफ2025: श्रृंखला, **डीएन25 (1")** व्यास

बी: मूल प्रकार (प्रदर्शन के साथ)

ई: एल्यूमीनियम मिश्र धातु ट्यूब बॉडी

एबी: आउटपुट संयोजन RS485 + 4-20mA

ए: मानक सीमा / पारंपरिक विन्यास

द्वितीय. कोर पैरामीटर्स

1. मापन प्रदर्शन

मापा माध्यम: वायु, नाइट्रोजन, ऑक्सीजन, आर्गन, कार्बन डाइऑक्साइड, आदि शुष्क और स्वच्छ गैसें

व्यास: DN25 (1"), आंतरिक धागा G1"

रेंज (वायु, 20°C/1 एटीएम): 2-100 m³/h (मानक)

सटीकता: ±(2.0% रीडिंग + 0.5% एफएस)

दोहराव योग्यता: ≤±0.5%FS

रेंज अनुपात: 50:1 (विस्तृत रेंज)

प्रतिक्रिया समय: ≤2 एस

2. इलेक्ट्रिकल और इंटरफेस

बिजली की आपूर्ति: 24 वीडीसी ±10%

आउटपुट: आरएस485 (मोडबस-आरटीयू) + 4-20एमए (प्रवाह दर)

प्रदर्शन: एलईडी, 4-अंकीय तात्कालिक प्रवाह + 8-अंकीय संचयी मात्रा

बिजली की खपत: ≤2 W

3. पर्यावरण एवं यांत्रिक

ऑपरेटिंग तापमान: -10°C से +55°C; पर्यावरण -20°C से +60°C

ऑपरेटिंग दबाव: ≤1.0 एमपीए

आर्द्रता: 0-95% आरएच (कोई संक्षेपण नहीं)

सामग्री: एल्यूमीनियम मिश्र धातु (ट्यूब बॉडी), 316L (संपर्क तरल)

सुरक्षा वर्ग: IP65 (धूल और जलरोधक, बाहरी उपयोग)

स्थापना: क्षैतिज/ऊर्ध्वाधर, सीधे पाइप अनुभाग की कोई आवश्यकता नहीं (थर्मल प्रकार का लाभ)

4. मुख्य विशेषताएं

एमईएमएस थर्मल प्रकार सिद्धांत: द्रव्यमान प्रवाह दर का प्रत्यक्ष माप, कोई तापमान/दबाव मुआवजा नहीं

कम बिजली खपत वाली चिप: दीर्घकालिक स्थिरता, छोटा बहाव

डेटा भंडारण: ऐतिहासिक अभिलेखों को विश्लेषण के लिए निर्यात किया जा सकता है

एल्यूमीनियम मिश्र धातु आवास: हल्का (लगभग 1.2 किग्रा), कंपन प्रतिरोधी

तृतीय. मुख्य अनुप्रयोग

1. औद्योगिक गैस माप (कोर)

संपीड़ित हवा: कार्यशाला/उपकरण गैस उपयोग की निगरानी, ​​​​ऊर्जा लागत आवंटन, ऊर्जा-बचत ऑडिट

नाइट्रोजन/ऑक्सीजन/आर्गन: रसायन, इलेक्ट्रॉनिक्स, वेल्डिंग, ताप उपचार गैस प्रवाह नियंत्रण

कार्बन डाइऑक्साइड: खाद्य पैकेजिंग, ग्रीनहाउस, वेल्डिंग परिरक्षण गैस

2. पर्यावरण एवं ऊर्जा

अपशिष्ट गैस/निकास गैस: कम सांद्रता वाली स्वच्छ उत्सर्जन गैसों की निगरानी

गैस/बायोगैस: घरेलू/औद्योगिक गैस गुणवत्ता प्रवाह माप (शुष्क और अशुद्धियों से मुक्त)

ऊर्जा प्रबंधन: फैक्टरी गैस ऊर्जा खपत की निगरानी, ​​​​लागत लेखांकन

3. विनिर्माण सहायता

इलेक्ट्रॉनिक्स/अर्धचालक: उच्च शुद्धता वाली गैसों का सटीक अनुपात और प्रवाह नियंत्रण (N2/O2/Ar)

भोजन /: बाँझ गैस की निगरानी, ​​​​सुरक्षा गैस प्रवाह

वेल्डिंग/कटिंग: सुरक्षा गैस का स्थिर नियंत्रण (Ar/CO2)

4. प्रयोगशाला और सामान्य उपकरण

प्रायोगिक गैस: छोटा प्रवाह, उच्च परिशुद्धता गैस अनुपात और माप

दहन नियंत्रण: गैस/सहायक गैस का गुणवत्ता प्रवाह बंद-लूप नियंत्रण

चतुर्थ. मॉडल तुलना (समान श्रृंखला)

MF2025BE-AB-A: DN25, 2–100 m³/h, RS485 + 4-20mA, डिस्प्ले के साथ (यह मॉडल)

एमएफ2032: डीएन32, 5-160 मी³/घंटा

एमएफ2050: डीएन50, 10-400 मी³/घंटा

वी. स्थापना और नोट्स

माध्यम सूखा, साफ, तेल रहित और संघनित पानी रहित होना चाहिए

मजबूत कंपन, मजबूत विद्युत चुम्बकीय हस्तक्षेप से बचें (आवृत्ति कनवर्टर से दूर)

क्षैतिज रूप से स्थापित होने पर, डिस्प्ले ऊपर की ओर होता है; जब लंबवत रूप से स्थापित किया जाता है, तो प्रवाह की दिशा नीचे से ऊपर की ओर होती है
