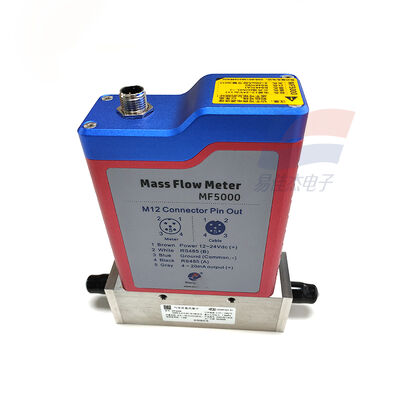

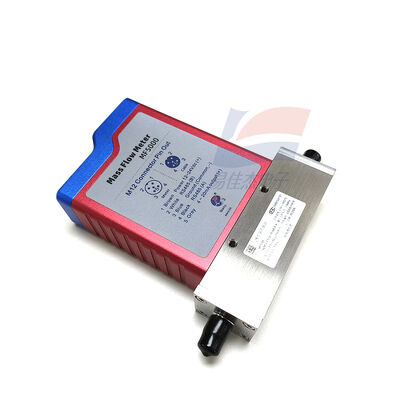

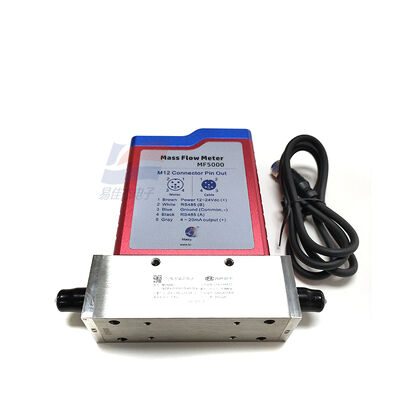

YJJ MF5006-N2M-E-0.5-50-15-AB-D-A MEMS थर्मल गैस मास फ्लोमीटर 0.5-50 SLPM 1.5MPa

उत्पाद वर्णन:

YJJ MF5006-N2M-E-0.5-50-15-AB-DA MEMS थर्मल गैस मास फ्लोमीटर 0.5 - 50 SLPM 1.5MPa

विशेषताएँ:

I. मॉडल डिस्सेम्बली (प्रत्येक स्थिति का विस्तृत अर्थ)

एमएफ5006-एन2एम-ई-0.5-50-15-एबी-डीए

एमएफ5006: श्रृंखला, डीएन6 (आंतरिक व्यास 6मिमी, 1/4" इंटरफ़ेस)

N2: मानक गैस = नाइट्रोजन (N₂)

एम: एमईएमएस थर्मल मास फ्लो सिद्धांत

ई: एल्यूमीनियम मिश्र धातु शैल

0.5: न्यूनतम सीमा 0.5 एसएलपीएम (20°C/1 एटीएम पर मानक लीटर प्रति मिनट)

50: अधिकतम सीमा 50 एसएलपीएम

15: अधिकतम कार्य दबाव 1.5 एमपीए

एबी: आउटपुट = 4-20mA + RS485 (मॉडबस-आरटीयू)

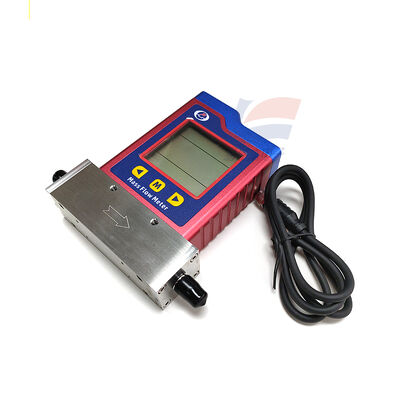

डी: एलसीडी डिस्प्ले के साथ (तात्कालिक + संचयी प्रवाह)

ए: मानक विन्यास (कोई विशेष अनुकूलन नहीं)

द्वितीय. कोर पैरामीटर्स (MF5006-N2M-E-0.5-50-15-AB-DA)

1. मापन प्रदर्शन

मापा माध्यम: N₂, वायु, O₂, Ar, CO₂, आदि। सूखा, साफ, तेल मुक्त, कोई संघनन गैस नहीं

बोर/इंटरफ़ेस: DN6, 1/4" आंतरिक धागा (G1/4 या NPT1/4)

रेंज (एन₂, 20 डिग्री सेल्सियस / 1 एटीएम): 0.5-50 एसएलपीएम (मानक लीटर / मिनट)

सटीकता: ±(1.5% रीडिंग + 0.2% एफएस)

दोहराव योग्यता: ≤±0.5%FS

रेंज अनुपात: 100:1 (विस्तृत रेंज, कम प्रवाह संवेदनशीलता)

प्रतिक्रिया समय: ≤100ms (तेजी से प्रवाह परिवर्तन का पालन करें)

आरंभिक प्रवाह: निम्न से 8मिमी/सेकंड (अत्यंत छोटा प्रवाह मापने योग्य)

2. इलेक्ट्रिकल और आउटपुट

बिजली आपूर्ति: 12-24 वीडीसी ±10%, बिजली की खपत <2डब्ल्यू

एनालॉग आउटपुट: 4–20mA (0–50 SLPM के अनुरूप)

संचार: आरएस485 (मॉडबस-आरटीयू), नेटवर्केबल रिमोट मॉनिटरिंग

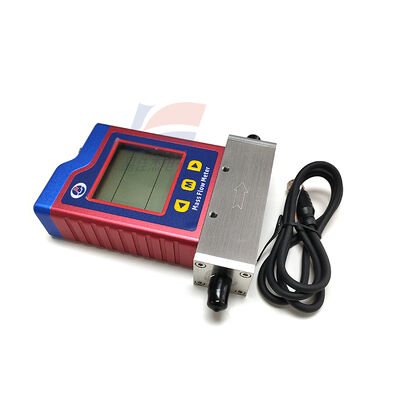

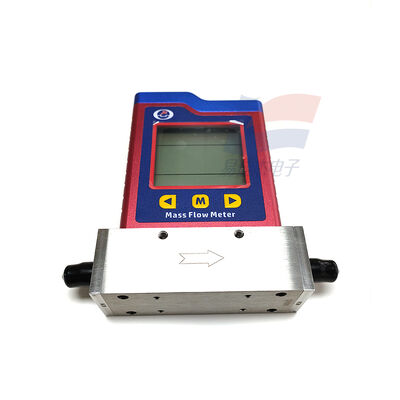

प्रदर्शन: एलसीडी स्क्रीन, तात्कालिक प्रवाह (एसएलपीएम) + संचयी प्रवाह प्रदर्शित करता है

3. यांत्रिक एवं पर्यावरण

शैल सामग्री: एल्यूमीनियम मिश्र धातु (ई-प्रकार), हल्का, संक्षारण प्रतिरोधी

संपर्क सामग्री: 316L स्टेनलेस स्टील

कार्य दबाव: ≤1.5 एमपीए (15बार)

कार्य तापमान: -20°C से +60°C

आर्द्रता: 0-95% आरएच (कोई संक्षेपण नहीं)

सुरक्षा ग्रेड: IP40 (धूलरोधी, इनडोर/सामान्य औद्योगिक वातावरण)

स्थापना: इच्छानुसार क्षैतिज/ऊर्ध्वाधर स्थापना, सीधे पाइप खंड की आवश्यकता नहीं (एमईएमएस थर्मल का लाभ)

4. सिद्धांत विशेषताएँ

एमईएमएस थर्मल: द्रव्यमान प्रवाह का प्रत्यक्ष माप, कोई तापमान/दबाव मुआवजा नहीं, सटीकतातापमान/दबाव में उतार-चढ़ाव प्रभावित होता है

अल्ट्रा-लो डिफरेंशियल प्रेशर: न्यूनतम दबाव हानि, कम दबाव/छोटे प्रवाह प्रणालियों के लिए उपयुक्त

उच्च स्थिरता: शून्य बिंदु बहाव छोटा, दीर्घकालिक रखरखाव-मुक्त

तृतीय. मुख्य अनुप्रयोग (छोटे बोर, कम प्रवाह वाली गैसों का सटीक माप)

1. सेमीकंडक्टर/इलेक्ट्रॉनिक्स (मुख्य परिदृश्य)

उच्च शुद्धता नाइट्रोजन (N₂), ऑक्सीजन (O₂), आर्गन (Ar), प्रक्रिया गैस अनुपात और प्रवाह निगरानी

वेफर प्रसंस्करण, प्रसार, नक़्क़ाशी, जमाव उपकरण में लघु प्रवाह गैस सटीक नियंत्रण

2. मेडिकल/फार्मास्युटिकल

अस्पताल ऑक्सीजन/नाइट्रोजन वितरण प्रवाह निगरानी (श्वसन यंत्र, एनेस्थीसिया मशीनें)

फार्मास्युटिकल स्टेराइल गैस, सुरक्षात्मक गैस (N₂/Ar) सटीक माप

3. प्रयोगशाला/अनुसंधान

प्रायोगिक गैसों का लघु प्रवाह अनुपात, मिश्रण, प्रतिक्रिया गैस निगरानी (N₂/O₂/Ar/CO₂)

उत्प्रेरण, दहन, पर्यावरणीय नमूनाकरण आदि के लिए निम्न प्रवाह गैस मापन।

4. औद्योगिक स्वचालन

वेल्डिंग सुरक्षात्मक गैस का छोटा प्रवाह स्थिर नियंत्रण (Ar/CO₂)

सटीक प्रसंस्करण, निरीक्षण उपकरण ब्लोआउट/सुरक्षा गैस की प्रवाह निगरानी

संपीड़ित वायु/उपकरण अंत ऊर्जा खपत माप की छोटी शाखा

5. पर्यावरण/नवीन ऊर्जा

कम सांद्रता वाली निकास गैस, टेल गैस लघु प्रवाह नमूनाकरण निगरानी

हाइड्रोजन ईंधन कोशिकाओं के लिए कम सांद्रता वाले हाइड्रोजन गैस मापन
