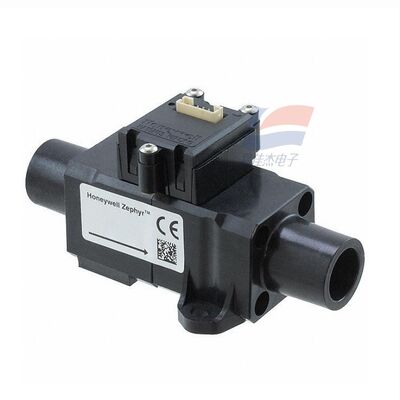

YJJ HAFUHH0050L4AXT मेडिकल उपयोग के लिए MEMS थर्मल मास फ्लो सेंसर 0-50SLPM

उत्पाद का वर्णन:

YJJ HAFUHH0050L4AXT मेडिकल उपयोग के लिए MEMS थर्मल मास फ्लो सेंसर 0-50SLPM

विशेषताएं:

I. कोर पैरामीटर (25°C, 1 atm)

मॉडल: HAFUHH0050L4AXT

माप माध्यमः शुष्क और स्वच्छ हवा/गैर संक्षारक गैस

रेंजः 050 SLPM (रिज़ॉल्यूशन ±0.05 SLPM तक)

सटीकताः ±0.5% एफएस (पूर्ण पैमाने), ±0.5% रीडिंग

पुनरावृत्तिः ±0.1% एफएस

प्रतिक्रिया समयः ≤ 1 एमएस (त्वरित गतिशील माप)

आउटपुट इंटरफ़ेसः I2C (डिजिटल), 3.3V स्तर

विद्युत आपूर्ति वोल्टेजः 310 वीडीसी (आमतौर पर 3.3/5 वी)

बिजली की खपतः स्थिर लगभग 25 mW, अधिकतम ≤ 60 mW

ऑपरेटिंग तापमानः -20°C से +70°C; मध्यम क्षतिपूर्ति 0°C से +50°C

दबाव प्रतिरोधः अधिकतम 60 पीएसआई (लगभग 4 बार)

इंटरफेस का आकारः 22 मिमी शंकु पुरुष कनेक्टर (pneumatic quick-connect)

पैकेजः 6-पिन एसआईपी कनेक्टर, लौ retardant थर्मोप्लास्टिक आवास

जीवनकालः >5 वर्ष (सामान्य संचालन), RoHS अनुरूप

II. कार्य सिद्धांत

एमईएमएस थर्मल माइक्रोब्रिज तकनीक का प्रयोग करता है:

चिप में एक अछूता हीटिंग रेजिस्टर + अपस्ट्रीम और डाउनस्ट्रीम तापमान सेंसर रेजिस्टर शामिल हैं।

हवा का प्रवाह गर्मी को दूर करता है, और ऊपर और नीचे के प्रवाह के बीच तापमान अंतर द्रव्यमान प्रवाह दर के आनुपातिक है;

एएसआईसी चिप तापमान मुआवजा, रैखिकरण, डिजिटलीकरण और आउटपुट आई2सी सिग्नल को पूरा करती है;

प्रत्यक्ष रूप से द्रव्यमान प्रवाह दर को मापता है, जो तापमान/दबाव में उतार-चढ़ाव से प्रभावित नहीं होता है।

III. मुख्य अनुप्रयोग

चिकित्सा उपकरण: वेंटिलेटर, एनेस्थेसिया मशीन, फुफ्फुसीय कार्य यंत्रों के लिए ऑक्सीजन/वायु प्रवाह का सटीक नियंत्रण;

औद्योगिक स्वचालन: गैस अनुपात, वेल्डिंग परिरक्षण गैस, रिसाव का पता लगाने के उपकरण, गैस द्रव्यमान प्रवाह की निगरानी;

पर्यावरणीय निगरानीः वायु नमूनाकरण पंप प्रवाह के कैलिब्रेशन, गैस विश्लेषक प्रवाह स्थिरता;

उपकरण/ताजी हवाः उच्च श्रेणी की ताजी हवा की प्रणालियाँ, बंद-लूप हवा वॉल्यूम नियंत्रण के साथ वायु शोधक;

अनुसंधान उपकरण: प्रयोगशाला गैस पाइपलाइन, सटीक वायवीय उपकरण प्रवाह माप।
