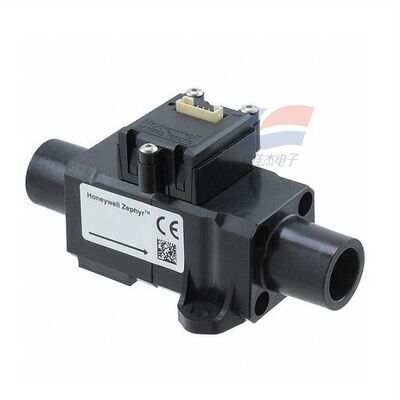

YJJ HAFUHT0050L4AXT MEMS चिकित्सा / औद्योगिक अनुप्रयोगों के लिए थर्मल मास फ्लो सेंसर 0-50SLPM

उत्पाद वर्णन:

चिकित्सा/औद्योगिक अनुप्रयोगों के लिए YJJ HAFUHT0050L4AXT MEMS थर्मल मास फ्लो सेंसर 0-50SLPM

विशेषताएँ:

I. कोर पैरामीटर्स (25℃, 1 एटीएम)

मॉडल: HAFUHT0050L4AXT

माप माध्यम: शुष्क और स्वच्छ हवा/गैर-संक्षारक गैस

रेंज: 0-50 एसएलपीएम (मानक लीटर प्रति मिनट)

सटीकता: ±0.5% एफएस (पूर्ण स्केल)

रिज़ॉल्यूशन: न्यूनतम 0.002 एसएलपीएम

प्रतिक्रिया समय: ≤1 एमएस (तेज़ गतिशील माप)

आउटपुट इंटरफ़ेस: I2C (डिजिटल), स्लेव एड्रेस 0x49, 3.3V स्तर

बिजली आपूर्ति वोल्टेज: 3-10 वीडीसी (सामान्य 3.3/5वी)

बिजली की खपत: स्थिर लगभग 25 मेगावाट, अधिकतम ≤60 मेगावाट

ऑपरेटिंग तापमान: -20℃ से +70℃; मध्यम मुआवजा 0℃ से +50℃

दबाव प्रतिरोध: अधिकतम 60 पीएसआई (लगभग 4 बार)

इंटरफ़ेस आकार: G3/8 आंतरिक धागा (ISO 1179), ISO 5356 कनेक्टर के साथ संगत

पैकेज: 6-पिन एसआईपी कनेक्टर, फ्लेम-रिटार्डेंट थर्मोप्लास्टिक हाउसिंग

जीवन: >5 वर्ष (सामान्य संचालन), RoHS अनुरूप

द्वितीय. मॉडल व्याख्या (HAFUHT0050L4AXT)

एचएएफ: जेफायर सीरीज

यू: सामान्य प्रयोजन

एचटी: उच्च परिशुद्धता + थ्रेडेड इंटरफ़ेस (एचएच के त्वरित सम्मिलन से भिन्न)

0050: पूर्ण पैमाने पर 50 एसएलपीएम

L4: I2C आउटपुट, G3/8 थ्रेड पोर्ट

AXT: मानक कॉन्फ़िगरेशन, कोई विशेष विकल्प नहीं

तृतीय. काम के सिद्धांत

एमईएमएस थर्मल माइक्रोब्रिज तकनीक का उपयोग करना:

चिप में एक इंसुलेटेड हीटिंग रेसिस्टर + अपस्ट्रीम और डाउनस्ट्रीम तापमान सेंसर हैं;

वायुप्रवाह गर्मी को हटा देता है, और अपस्ट्रीम और डाउनस्ट्रीम के बीच तापमान का अंतर द्रव्यमान प्रवाह दर के समानुपाती होता है;

ASIC चिप तापमान क्षतिपूर्ति, रैखिककरण, डिजिटलीकरण को पूरा करती है और I2C संकेतों को आउटपुट करती है;

द्रव्यमान प्रवाह दर का प्रत्यक्ष माप, तापमान/दबाव के उतार-चढ़ाव से अप्रभावित।

चतुर्थ. मुख्य अनुप्रयोग

चिकित्सा उपकरण: श्वसन यंत्र, एनेस्थीसिया मशीनें, सटीक ऑक्सीजन/वायु प्रवाह नियंत्रण के लिए फुफ्फुसीय कार्य मीटर;

औद्योगिक स्वचालन: गैस मिश्रण, वेल्डिंग परिरक्षण गैस, रिसाव का पता लगाने वाले उपकरण, गैस द्रव्यमान प्रवाह की निगरानी;

पर्यावरण निगरानी: वायु नमूना पंप प्रवाह अंशांकन, गैस विश्लेषक प्रवाह स्थिरता;

उपकरण / ताजी हवा: उच्च स्तरीय ताजी हवा प्रणालियाँ, हवा की मात्रा के बंद-लूप नियंत्रण के लिए वायु शोधक;

अनुसंधान उपकरण: प्रयोगशाला गैस पाइपलाइन, सटीक वायवीय उपकरण प्रवाह माप।
