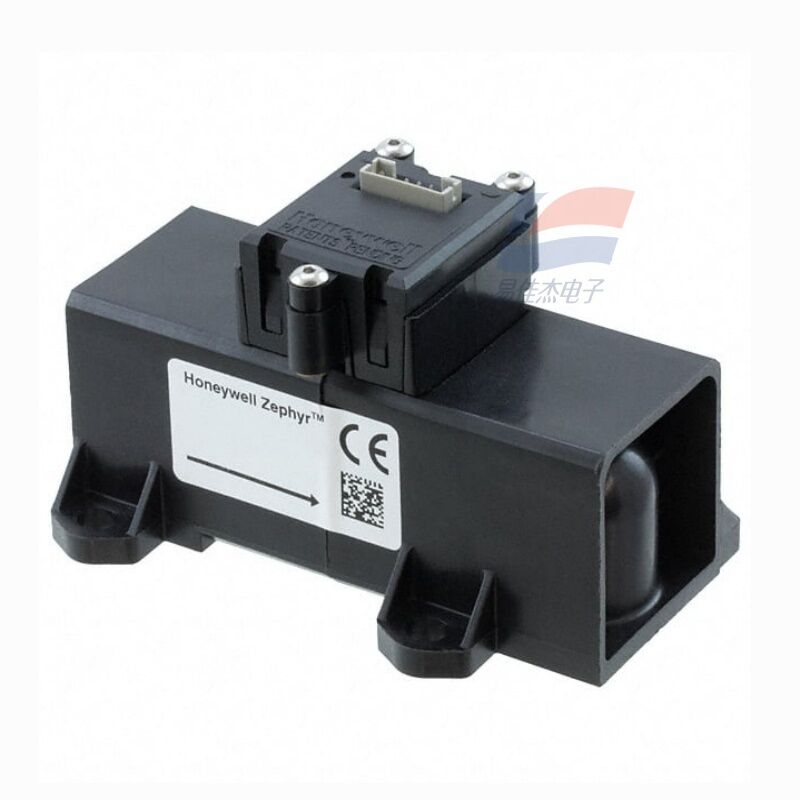

चिकित्सा अनुप्रयोगों के लिए YJJ HAFUHM0020L4AXT थर्मल मास फ्लो सेंसर 0-20SLPM

उत्पाद वर्णन:

चिकित्सा अनुप्रयोगों के लिए YJJ HAFUHM0020L4AXT थर्मल मास फ्लो सेंसर 0-20SLPM

विशेषताएँ:

I. कोर पैरामीटर्स (25℃, 1 एटीएम, वायु)

मॉडल: HAFUHM0020L4AXT

माप माध्यम: सूखी, साफ, तेल मुक्त हवा/गैर संक्षारक गैस

रेंज: 0-20 एसएलपीएम (मानक लीटर प्रति मिनट)

सटीकता: ±0.5% एफएस (पूर्ण पैमाने), ±0.5% रीडिंग

दोहराव योग्यता: ±0.1% एफएस

रिज़ॉल्यूशन: 0.002 एसएलपीएम तक

प्रतिक्रिया समय: ≤ 1 एमएस (तेज़ गतिशील)

आउटपुट इंटरफ़ेस: I2C (डिजिटल), स्लेव पता 0x49, 3.3V स्तर

बिजली आपूर्ति वोल्टेज: 3-10 वीडीसी (सामान्य 3.3वी/5वी)

बिजली की खपत: स्थिर लगभग 25 मेगावाट, अधिकतम ≤ 60 मेगावाट

ऑपरेटिंग तापमान: -20℃ से +70℃; मध्यम मुआवजा 0℃ से +50℃

दबाव प्रतिरोध: अधिकतम 60 पीएसआई (≈4 बार)

इंटरफ़ेस: 22 मिमी शंक्वाकार पुरुष कनेक्टर (आईएसओ 5356), त्वरित-सम्मिलित प्रकार

पैकेज: 6-पिन एसआईपी कनेक्टर, ज्वाला-मंदक थर्मोप्लास्टिक आवास

प्रमाणन: RoHS अनुरूप, मेडिकल-ग्रेड इन्सुलेशन और हस्तक्षेप-विरोधी

द्वितीय. मॉडल व्याख्या (HAFUHM0020L4AXT)

एचएएफ: जेफिर श्रृंखला

यू: सार्वभौमिक प्रकार

एचएम: उच्च परिशुद्धता + छोटी रेंज चैनल (एचएच/एचटी से अलग)

0020: पूर्ण पैमाने पर 20 एसएलपीएम

L4: I2C आउटपुट, 22mm क्विक-इन्सर्ट इंटरफ़ेस

AXT: मानक कॉन्फ़िगरेशन, कोई विशेष विकल्प नहीं

तृतीय. काम के सिद्धांत

एमईएमएस थर्मल माइक्रोब्रिज का उपयोग करना:

चिप इंसुलेशन हीटिंग रेसिस्टर + अपस्ट्रीम और डाउनस्ट्रीम तापमान सेंसिंग रेसिस्टर्स को एकीकृत करता है;

वायुप्रवाह गर्मी को दूर करता है, ऊपर और नीचे की ओर तापमान का अंतर ∝ द्रव्यमान प्रवाह दर;

अंतर्निहित ASIC तापमान क्षतिपूर्ति, रैखिककरण, डिजिटलीकरण और आउटपुट I2C को पूरा करता है;

तापमान/दबाव के उतार-चढ़ाव से अप्रभावित, द्रव्यमान प्रवाह दर को सीधे मापता है।

चतुर्थ. मुख्य अनुप्रयोग (कम प्रवाह उच्च परिशुद्धता परिदृश्य)

चिकित्सकीय संसाधन:

वेंटिलेटर/एनेस्थीसिया मशीनों में ऑक्सीजन/वायु मिश्रण अनुपात का सटीक नियंत्रण

फुफ्फुसीय कार्य उपकरणों, नेब्युलाइज़र के लिए कम प्रवाह की निगरानी (0-20 एसएलपीएम)

औद्योगिक स्वचालन:

सटीक गैस अनुपातीकरण (जैसे वेल्डिंग परिरक्षण गैस, अक्रिय गैस)

रिसाव का पता लगाने वाले उपकरण, गैस विश्लेषक कम प्रवाह अंशांकन और स्थिरता

पर्यावरण निगरानी:

वायु नमूनाकरण पंपों, वीओसी विश्लेषकों के लिए कम प्रवाह बंद-लूप नियंत्रण

अनुसंधान और प्रयोगशाला:

गैस पाइपलाइनों, सटीक वायवीय उपकरणों के लिए सूक्ष्म प्रवाह माप

उपकरण/ताज़ी हवा:

हाई-एंड एयर प्यूरीफायर, कम प्रवाह प्रतिक्रिया के साथ मेडिकल-ग्रेड ताजी हवा
