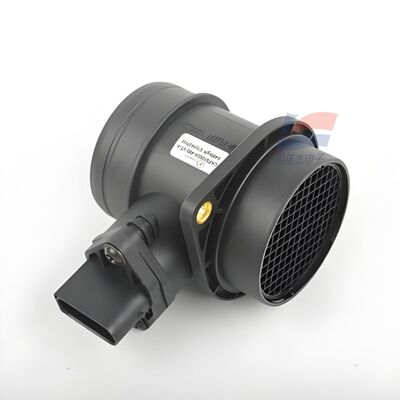

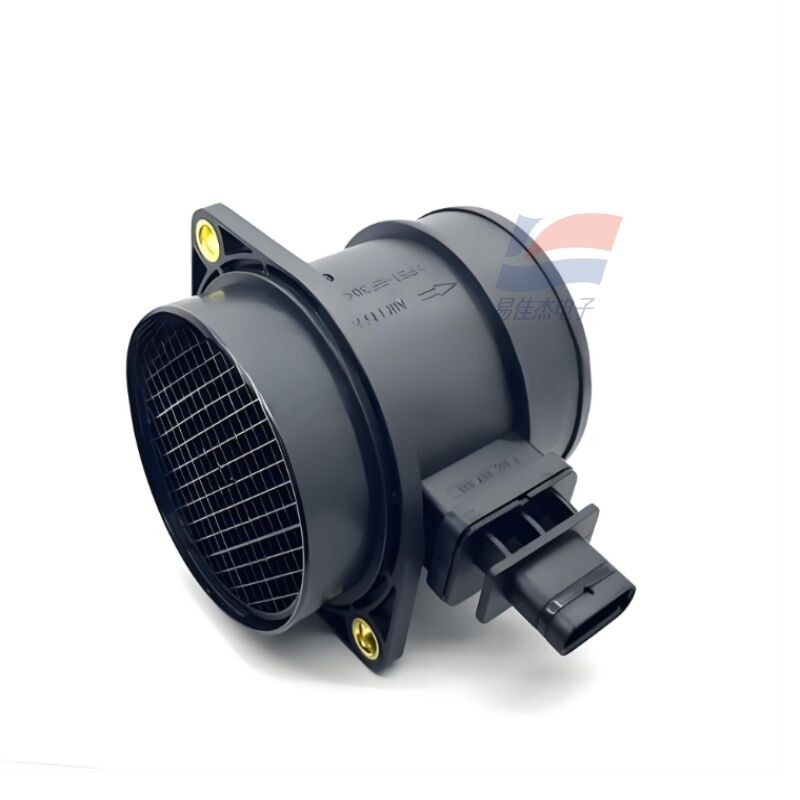

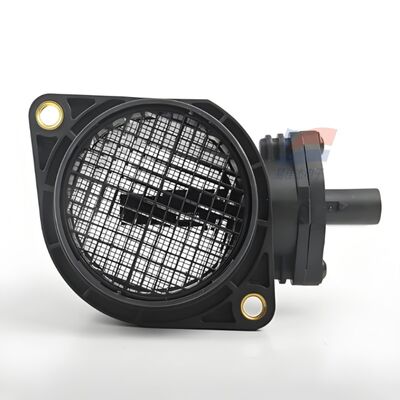

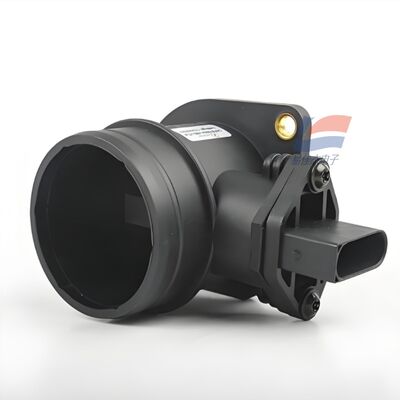

YJJ CAFS1000A ऑटोमोटिव-ग्रेड एयर फ्लो सेंसर - DN60 के साथ गैस फ्लो मीटर

उत्पाद वर्णन:

YJJ CAFS1000A ऑटोमोटिव-ग्रेड एयर फ्लो सेंसर - DN60 के साथ गैस फ्लो मीटर

विशेषताएँ:

I. बुनियादी मॉडल जानकारी

श्रृंखला: CAFS1000 ऑटोमोटिव-ग्रेड एयरफ्लो सेंसर

मॉडल: CAFS1000A (एकीकृत पाइप-प्रकार एयरफ्लो मीटर, होस्ट उपकरण संगत मॉडल)

मापन सिद्धांत: थर्मल एमईएमएस सिलिकॉन चिप, वायु प्रवाह गुणवत्ता का प्रत्यक्ष माप (किलो/घंटा), गैर-वॉल्यूमेट्रिक प्रवाह

द्वितीय. मुख्य प्रदर्शन पैरामीटर्स

1. प्रवाह मापन विशिष्टताएँ

मानक रेंज: 10 - 1000 किग्रा/घंटा (अनुकूलन योग्य 250/320/370/800 किग्रा/घंटा रेंज)

वायु प्रवाह गति ऊपरी सीमा: 0 - 60 मीटर/सेकेंड

माप माध्यम: स्वच्छ और शुष्क हवा, अक्रिय गैस; निषिद्ध उच्च धूल, तेल संदूषण, तेल-पानी मिश्रित गैस

माप सटीकता: ±2.0% एफएस (कुल रेंज व्यापक त्रुटि)

दोहराव योग्यता: <0.5% एफएस

प्रतिक्रिया समय T90: ≤15ms (इंजन क्षणिक सेवन को तुरंत कैप्चर करता है)

अधिकतम सहनशीलता स्थैतिक दबाव: 0.3 एमपीए (3बार)

प्रभाव प्रतिरोध: 100 ग्राम, वाहन के ऊबड़-खाबड़ वातावरण में स्थिर

2. विद्युत पैरामीटर

बिजली आपूर्ति वोल्टेज: 7 - 24VDC (वाहन 12V सिस्टम मानक, संगत 24V डीजल वाहन)

विशिष्ट कार्यशील वोल्टेज: 12V DC

कार्यशील धारा: <50mA (14V स्थिति)

आउटपुट सिग्नल (दो विकल्प, फ़ैक्टरी अनुकूलित)

एनालॉग वोल्टेज आउटपुट: 1 - 5V रैखिक आनुपातिक आउटपुट (मुख्यधारा वाहन समाधान)

फ़्रीक्वेंसी पल्स आउटपुट: पुरानी शैली के ईसीयू के साथ संगत

अंतर्निहित ASIC पूर्ण तापमान अंशांकन, कोई अतिरिक्त तापमान मुआवजा सर्किट की आवश्यकता नहीं है

सुरक्षा ग्रेड: IP40

3. तापमान और पर्यावरण

कार्य तापमान: -40℃ ～ +125℃ (इंजन कम्पार्टमेंट चौड़ा तापमान वातावरण)

भंडारण तापमान: -40℃ ~ +125℃

आर्द्रता सहनशीलता: 0 - 100% आरएच, मामूली संघनन जल वाष्प को सहन कर सकता है

अंशांकन संदर्भ: 20℃, मानक वायुमंडलीय दबाव 101.325kPa वायु अंशांकन

4. यांत्रिक संरचना

शैल सामग्री: एबीएस गर्मी प्रतिरोधी इंजीनियरिंग प्लास्टिक

स्थापना विधि: स्ट्रेट-थ्रू इनटेक पाइप फ्लैंज प्रकार, एयर फिल्टर और थ्रॉटल के बीच स्थापित

प्रवाह दिशा अंकन: शैल लेबल वायु प्रवाह दिशा, रिवर्स में स्थापित नहीं किया जा सकता

इलेक्ट्रिकल इंटरफ़ेस: मानक वाहन मल्टी-पिन कनेक्टर, सीधे वाहन ईसीयू से जुड़ता है

तृतीय. मुख्य उत्पाद लाभ

थर्मल एमईएमएस चिप, वायु प्रवाह गुणवत्ता का प्रत्यक्ष आउटपुट, ईसीयू कोई घनत्व रूपांतरण की आवश्यकता नहीं है

फैक्टरी एकीकृत तापमान और रैखिक मुआवजा, ईसीयू विकास को सरल बनाता है

शानदार वाहन वोल्टेज रेंज 7 - 24V, गैसोलीन/डीज़ल वाहनों के लिए यूनिवर्सल

प्रतिक्रिया ≤ 15 एमएस, इंजन आपातकालीन त्वरण, निष्क्रिय क्षणिक स्थितियों से सटीक रूप से मेल खाता है

सॉलिड स्टेट सेंसर कोर, कोई कमजोर फिल्म नहीं, धूल रोधी, वायु प्रवाह रोधी प्रभाव, लंबा जीवनकाल

रैखिक 1 - 5वी एनालॉग आउटपुट, सामान्य ऑटोमोबाइल ईसीयू संग्रह के साथ संगत

चतुर्थ. मुख्य अनुप्रयोग परिदृश्य

1. ऑटोमोटिव पावर सिस्टम (कोर एप्लीकेशन)

गैसोलीन/डीजल इलेक्ट्रॉनिक रूप से नियंत्रित इंजन सेवन गुणवत्ता प्रवाह की निगरानी

इंजन इंजेक्शन वॉल्यूम गणना के लिए ईसीयू कोर संग्रह तत्व: सेवन वॉल्यूम के आधार पर इंजेक्शन को सटीक रूप से नियंत्रित करता है, बिजली, ईंधन की खपत और निकास उत्सर्जन को अनुकूलित करता है

यात्री वाहन, वाणिज्यिक वाहन, हल्के ट्रक, संशोधित वाहन इनटेक मीटर रिप्लेसमेंट पार्ट्स

टर्बोचार्जर सेवन प्रवाह बंद-लूप निगरानी

2. औद्योगिक गैस और दहन उपकरण

गैस बॉयलर, औद्योगिक बर्नर ईंधन अनुपात नियंत्रण

एयर कंप्रेसर, गैस जेनरेटर सेट इनटेक फ्लो मॉनिटरिंग

निकास गैस उपचार उपकरण (ईजीआर निकास पुनर्चक्रण) वायु अनुपात का पता लगाना

3. वाणिज्यिक उपकरण

बड़ी ताज़ी हवा इकाइयाँ, औद्योगिक शुद्धिकरण उपकरण बड़ी मात्रा में वायु माप

ईंधन/गैस गर्म हवा भट्टियां, सुखाने के उपकरण वायु प्रवाह बंद-लूप नियंत्रण

वी. श्रृंखला मॉडल का भेद

CAFS1000A: एकीकृत पाइप-प्रकार बड़े फ्लो ऑटोमोटिव फ्लो मीटर (10 - 1000 किग्रा/घंटा, वाहन पूरक)

CAFS1000B: छोटे प्लेट-प्रकार ट्यूब माइक्रो-फ्लो मॉडल, औद्योगिक छोटे वायुमार्ग और चिकित्सा ऑक्सीजन जनरेटर के लिए उपयुक्त

CAFS3000: लघु इंसर्ट-प्रकार कम-रेंज एमईएमएस प्रवाह सेंसर (छोटी गैसों के लिए एससीसीएम स्तर)
