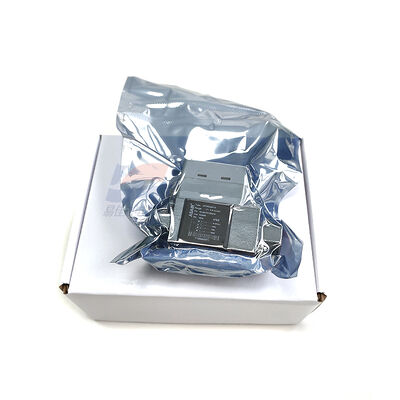

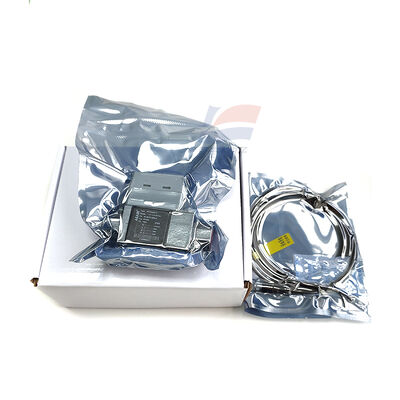

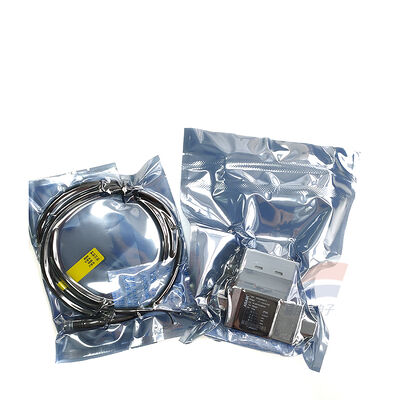

YJJ AFD5004R10 औद्योगिक उपकरण शीतलन के लिए 0.5 - 4L/मिनट का वोर्टेक्स तरल प्रवाह सेंसर

उत्पाद का वर्णन:

YJJ AFD5004R10 औद्योगिक उपकरण शीतलन के लिए 0.5 - 4 L/min के भंवर तरल प्रवाह सेंसर

विशेषताएं:

I. प्रमुख पैरामीटर (आधिकारिक विनिर्देश)
मॉडल: AFD5004R10 (ASAIR AFD5 श्रृंखला)
माप का सिद्धांत: वॉन कारमन वर्टेक्स (वर्टेक्स)
प्रवाह सीमाः 0.5 से 4 लीटर/मिनट (तरल पदार्थों के लिए)
सटीकताः < ±3.0% एफ.एस; दोहराव < 2.0%
इंटरफेस विनिर्देशः G3/8 (DN10), संघ धागा
आउटपुट सिग्नलः RS485 (Modbus RTU), R10 = RS485 + डिस्प्ले
विद्युत आपूर्ति वोल्टेजः 18 - 28 वीडीसी (सामान्य 24 वी)
मध्यमः पानी, तेल, कम चिपचिपाहट वाला शुद्ध तरल
संपर्क सामग्रीः पीपीएस (शेल) + एसयूएस 304 (फ्लो चैनल), संक्षारण प्रतिरोधी
कार्य दबावः 10 बार (अधिकतम 16 बार)
कार्य तापमानः -20°C - +60°C
दबाव हानिः कम दबाव हानि, ऊर्जा बचत
सुरक्षा ग्रेडः IP65
आकार / वजन: लगभग 80 × 45 × 35 मिमी; लगभग 350 ग्राम
II. कार्य सिद्धांत
Fluid flows through the internal diffuser plate → generates periodic vortices (Von Karman Vortex) → the built-in sensor detects the vortex frequency → the frequency is proportional to the flow rate → the chip converts it into a flow value → local display + RS485 upload.
मुख्य लाभ: कोई चलती भाग नहीं, कोई पहनना नहीं, कोई बहाव नहीं, लंबे जीवनकाल, संक्षारण प्रतिरोधी।
III. मुख्य अनुप्रयोग (छोटे प्रवाह तरल पदार्थ का सटीक माप)
औद्योगिक स्वचालन
रासायनिक- खुराक / अनुपात नियंत्रण (जैसे अभिकर्मक, विलायक)
अर्धचालक / इलेक्ट्रॉनिक अल्ट्रा-शुद्ध जल / सफाई द्रव प्रवाह निगरानी
इलेक्ट्रोप्लेटिंग/सतह उपचार इलेक्ट्रोप्लेटिंग तरल परिसंचरण प्रवाह निगरानी
प्रयोगशाला और चिकित्सा उपकरण
प्रयोगात्मक यंत्रों के लिए शीतलन जल / अभिकर्मक प्रवाह का सटीक नियंत्रण
छोटे प्रवाह तरल पदार्थों के माप के लिए चिकित्सा उपकरण (जैसे डायलिसिस मशीन, विश्लेषक)
पर्यावरण संरक्षण और जल उपचार
छोटे पैमाने पर अपशिष्ट जल उपचार उपकरण के आउटलेट पानी/डोज निगरानी
जल शुद्धिकरण उपकरण/पीने के पानी की मशीन के आउटलेट प्रवाह माप और नियंत्रण
ऊर्जा और सामान्य मशीनरी
हाइड्रोलिक / स्नेहन प्रणालियों में स्नेहन तेल के छोटे प्रवाह की निगरानी
ईंधन प्रणालियों में छोटे प्रवाह ईंधन की खपत की निगरानी

विनिर्देशः
