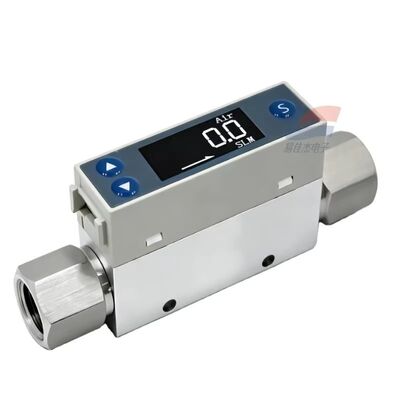

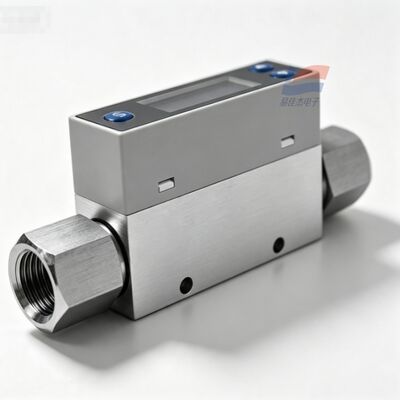

YJJ TC5200-01-L010-A-C6-P3 MEMS थर्मल गैस मास फ्लो सेंसर 0-10sccm G1/8 प्रयोगशाला के लिए

उत्पाद वर्णन:

माइक्रो-फ्लो लैब गैस-पथ नियंत्रण के लिए YJJ TC5200-01-L010-A-C6-P3 MEMS थर्मल गैस मास फ्लो सेंसर 0-10sccm G1/8

विशेषताएँ:

I. बुनियादी प्रदर्शन पैरामीटर
संवेदन सिद्धांत: एमईएमएस माइक्रो-इलेक्ट्रोमैकेनिकल थर्मल प्रकार, सीधे मानक गैस के द्रव्यमान प्रवाह दर को मापता है, जो तापमान और दबाव के उतार-चढ़ाव से अप्रभावित रहता है।
वैकल्पिक प्रवाह रेंज: 0-10 एससीएम ~ 0-200 एसएलएम; TC5200-04-C1000-A-C6-P3 रेंज 0-1000 एससीएम
माप सटीकता: ±2.0 %FS
पुनरावृत्ति: ≤1.0%FS
शून्य बिंदु बहाव: ≤0.5%FS
प्रतिक्रिया समय: ≤5ms, वायुप्रवाह में परिवर्तन पर तीव्र प्रतिक्रिया
संकल्प: 0.1% एफएस
अनुमत माध्यम: वायु, नाइट्रोजन, आर्गन, ऑक्सीजन, कार्बन डाइऑक्साइड, हीलियम, आदि, सूखी और साफ गैर-संक्षारक गैसें
द्वितीय. विद्युत विशिष्टताएँ
बिजली आपूर्ति: 9-24 वीडीसी डीसी बिजली आपूर्ति
कुल बिजली की खपत: कार्यशील धारा <30एमए, कम बिजली की खपत लंबी अवधि की बिजली आपूर्ति के लिए उपयुक्त है
सिग्नल आउटपुट (ए पूर्ण आउटपुट का प्रतिनिधित्व करता है)
एनालॉग: 4-20mA वर्तमान आउटपुट, 0-5V वोल्टेज आउटपुट
डिजिटल संचार: आरएस485-मोडबस-आरटीयू प्रोटोकॉल
C6: 6-पिन विद्युत टर्मिनल इंटरफ़ेस
P3: रिले फ्लो अलार्म स्विच आउटपुट
स्क्रीन कॉन्फ़िगरेशन: एकीकृत एलसीडी लिक्विड क्रिस्टल डिस्प्ले, तात्कालिक प्रवाह, संचयी प्रवाह और मध्यम तापमान का वास्तविक समय प्रदर्शन
तृतीय. दबाव प्रतिरोध और पर्यावरणीय पैरामीटर
पाइप इंटरफ़ेस: -04 = G1/4 आंतरिक धागा; बड़े प्रवाह संस्करण को G1/2 इंटरफ़ेस के रूप में चुना जा सकता है
अधिकतम दबाव प्रतिरोध: 1.0 एमपीए
ऑपरेटिंग तापमान: -20℃ ~ +70℃
भंडारण तापमान: -30℃ ~ +80℃
लागू आर्द्रता: 0-95% आरएच, कोई संघनन पानी नहीं
वाल्व बॉडी सामग्री: एविएशन एल्यूमीनियम मिश्र धातु, पहनने के लिए प्रतिरोधी, कम दबाव हानि संरचना
चतुर्थ. मुख्य कार्यात्मक विशेषताएं
अंतर्निर्मित प्रवाह कुल संचय फ़ंक्शन
मल्टी-गैस पैरामीटर स्विचिंग कैलिब्रेशन के लिए समर्थन
फ्रंट पैनल बटन, रेंज, अलार्म थ्रेशोल्ड और संचार पते का ऑन-साइट एक-क्लिक कॉन्फ़िगरेशन
संक्षिप्त आकार, पाइपलाइन स्थापना, संकीर्ण प्रायोगिक गैस पथ के लिए उपयुक्त
OEM अनुकूलन योग्य पीएनपी/एनपीएन ट्रांजिस्टर अलार्म आउटपुट
V. उद्योग अनुप्रयोग परिदृश्य (निर्यात शीर्षक कीवर्ड सूची)
प्रयोगशाला गैस आपूर्ति पाइपलाइन, अर्धचालक प्रक्रिया गैस निगरानी, ​​वेल्डिंग परिरक्षण गैस (आर्गन, नाइट्रोजन), संपीड़ित वायु ऊर्जा खपत निगरानी, ​​​​नई ऊर्जा बैटरी परीक्षण उपकरण, चिकित्सा गैस पाइपलाइन, बायोगैस टेल गैस का पता लगाना, लेजर कटिंग गैस आपूर्ति, रिसाव का पता लगाने वाले उपकरण, विश्वविद्यालय द्रव प्रयोग उपकरण
