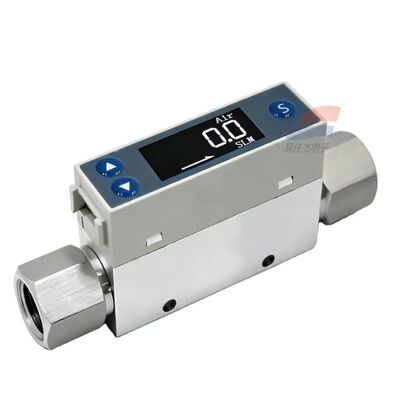

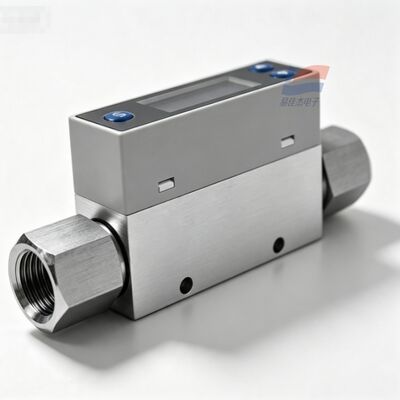

YJJ TC5200-04-C1000-A-C6-P3 एमईएमएस मास फ्लो मीटर G1/4 थ्रेड प्रयोगशाला गैस-पथ निगरानी के लिए

उत्पाद विवरण:

YJJ TC5200-04-C1000-A-C6-P3 MEMS मास फ्लो मीटर G1/4 थ्रेड प्रयोगशाला गैस-पथ निगरानी के लिए

विशेषताएं:

I. मूल प्रदर्शन पैरामीटर
सेंसिंग सिद्धांत: MEMS माइक्रो-इलेक्ट्रो-मैकेनिकल थर्मल प्रकार, मानक गैस की द्रव्यमान प्रवाह दर को सीधे मापता है, तापमान और दबाव में उतार-चढ़ाव से अप्रभावित
वैकल्पिक प्रवाह रेंज: 0-10 sccm ~ 0-200 SLM; TC5200-04-C1000-A-C6-P3 रेंज 0-1000 sccm
माप सटीकता: ±2.0 %FS
पुनरावृत्ति: ≤1.0%FS
शून्य बिंदु बहाव: ≤0.5%FS
प्रतिक्रिया समय: ≤5ms, वायु प्रवाह में परिवर्तन के प्रति तीव्र प्रतिक्रिया
रिज़ॉल्यूशन: 0.1%FS
अनुमत माध्यम: वायु, नाइट्रोजन, आर्गन, ऑक्सीजन, कार्बन डाइऑक्साइड, हीलियम, आदि, शुष्क और स्वच्छ गैर-संक्षारक गैसें
II. विद्युत विनिर्देश
बिजली की आपूर्ति: 9-24 VDC डीसी बिजली की आपूर्ति
कुल बिजली की खपत: कार्यशील धारा < 30mA, दीर्घकालिक बिजली आपूर्ति के लिए उपयुक्त कम बिजली की खपत सिग्नल आउटपुट (A पूर्ण आउटपुट का प्रतिनिधित्व करता है)
एनालॉग: 4-20mA वर्तमान आउटपुट, 0-5V वोल्टेज आउटपुट
डिजिटल संचार: RS485-Modbus-RTU प्रोटोकॉल
C6: 6-पिन विद्युत टर्मिनल इंटरफ़ेस
P3: रिले प्रवाह अलार्म स्विच आउटपुट
स्क्रीन कॉन्फ़िगरेशन: एकीकृत एलसीडी लिक्विड क्रिस्टल डिस्प्ले, तात्कालिक प्रवाह, संचयी प्रवाह और माध्यम तापमान का वास्तविक समय प्रदर्शन
III. दबाव प्रतिरोध और पर्यावरण पैरामीटर
पाइप इंटरफ़ेस: -04 = G1/4 आंतरिक थ्रेड; बड़े प्रवाह संस्करण को G1/2 इंटरफ़ेस के रूप में चुना जा सकता है
अधिकतम दबाव प्रतिरोध: 1.0 MPa
संचालन तापमान: -20℃ ~ +70℃
भंडारण तापमान: -30℃ ~ +80℃
लागू आर्द्रता: 0-95% RH, कोई संघनन जल नहीं
वाल्व बॉडी सामग्री: विमानन एल्यूमीनियम मिश्र धातु, पहनने के लिए प्रतिरोधी, कम दबाव हानि संरचना
IV. मुख्य कार्यात्मक विशेषताएं
अंतर्निहित प्रवाह कुल संचय कार्य
मल्टी-गैस पैरामीटर स्विचिंग कैलिब्रेशन के लिए समर्थन
फ्रंट पैनल बटन, रेंज, अलार्म थ्रेशोल्ड और संचार पते का ऑन-साइट एक-क्लिक कॉन्फ़िगरेशन
कॉम्पैक्ट आकार, पाइपलाइन स्थापना, संकीर्ण प्रयोगात्मक गैस पथ के लिए उपयुक्त
OEM अनुकूलन योग्य PNP/NPN ट्रांजिस्टर अलार्म आउटपुट
V. उद्योग अनुप्रयोग परिदृश्य (निर्यात शीर्षक कीवर्ड सूची)
प्रयोगशाला गैस आपूर्ति पाइपलाइन, सेमीकंडक्टर प्रक्रिया गैस निगरानी, वेल्डिंग शील्डिंग गैस (आर्गन, नाइट्रोजन), संपीड़ित हवा ऊर्जा खपत निगरानी, नई ऊर्जा बैटरी परीक्षण उपकरण, चिकित्सा गैस पाइपलाइन, बायोगैस टेल गैस का पता लगाना, लेजर कटिंग गैस आपूर्ति, रिसाव का पता लगाने वाले उपकरण, विश्वविद्यालय द्रव प्रयोग उपकरण
विनिर्देश:

वैकल्पिक प्रवाह रेंज
