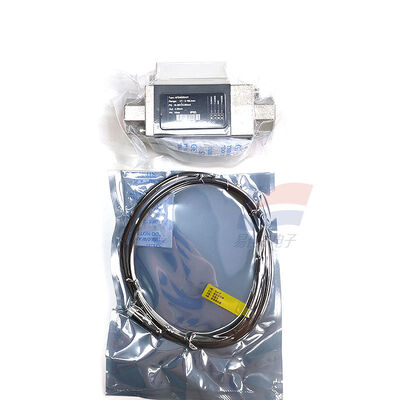

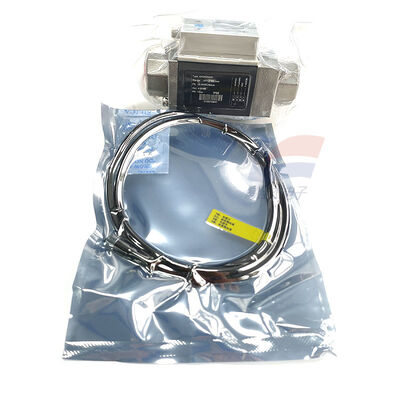

YJJ AFD4020A33 वोर्टेक्स तरल पानी प्रवाह सेंसर 2-16L/मिन RS485 के लिए रासायनिक के लिए तापमान प्रदर्शन के साथ

उत्पाद का वर्णन:

YJJ AFD4020A33 वोर्टेक्स तरल पानी प्रवाह सेंसर 2-16L/मिन RS485 के लिए रासायनिक के लिए तापमान प्रदर्शन के साथ

विशेषताएं:

पता लगाने का सिद्धांत

वॉन कारमन भंवर स्ट्रीट सिद्धांत के आधार पर, एमईएमएस पिज़ोइलेक्ट्रिक सेंसर चिप से लैस; जब रिस्ट्रिक्टर के माध्यम से तरल पदार्थ बहता है, तो भंवर उत्पन्न होते हैं,और भंवरों की आवृत्ति तरल प्रवाह दर के आनुपातिक हैइसके अंदर पहनने के लिए कोई चलती भाग नहीं है, और यह अशुद्ध तरल पदार्थों के प्रतिरोधी है और इसमें मजबूत स्थिरता है।

II. मुख्य प्रदर्शन मापदंड

मानक प्रवाह सीमाः 2 से 16 लीटर/मिनट

माप की सटीकताः < ±3.0% FS

दोहराने की त्रुटिः ≤ 2.0% एफएस

द्रव का अनुमेय तापमानः 0°C - +90°C (माध्यम जमे या संघनित नहीं हो सकता)

कामकाजी दबाव विनिर्देशः पारंपरिक कामकाजी दबाव 10 बार, तत्काल प्रतिरोध दबाव ऊपरी सीमा 16 बार

विद्युत मापदंड

विद्युत आपूर्ति वोल्टेजः DC 18 - 28 VDC

वर्तमान आउटपुट विन्यासः एनपीएन पल्स सिग्नल आउटपुट; वैकल्पिक 4 - 20mA, 1 - 5V, RS485 - Modbus, PNP आउटपुट

प्रतिक्रिया की गतिः त्वरित भंवर संकेत अधिग्रहण, त्वरित तरल प्रवाह निगरानी के लिए उपयुक्त

पर्यावरण और भौतिक विनिर्देश

सेंसर कार्य वातावरण का तापमानः -10°C - +65°C

संपर्क तरल पदार्थः SUS304 स्टेनलेस स्टील + पीपीएस इंजीनियरिंग प्लास्टिक, आम पानी आधारित रसायनों के लिए प्रतिरोधी

पाइप इंटरफेसः G3/8 आंतरिक धागा

मुख्य शरीर का आकारः मुख्य शरीर 40×40mm, कुल लंबाई 59.3mm, हेक्सागोनल लॉक 31mm

V. मुख्य उत्पाद लाभ

आंतरिक कोई चलती भागों, कोई यांत्रिक पहनने, लंबी सेवा जीवन, भविष्य में कम रखरखाव मात्रा

कम दबाव हानि प्रवाह चैनल, बहुत कम पाइपलाइन दबाव हानि, अच्छी ऊर्जा बचत प्रभाव

मामूली अशुद्धियों के प्रतिरोधी, बंद होने के लिए प्रवण नहीं, औद्योगिक जल परिसंचरण के लिए उपयुक्त, रासायनिक खुराक की स्थिति

रिच आउटपुट विधियों, पीएलसी, प्रवाह मीटर ऊपरी कंप्यूटर सॉफ्टवेयर से जुड़ा जा सकता है

वैकल्पिक एकीकृत सुई वाल्व, सीधे प्रवाह विनियामक वाल्व एकीकृत, बाहरी वाल्व सामान को समाप्त करता है

विनिर्देशः
