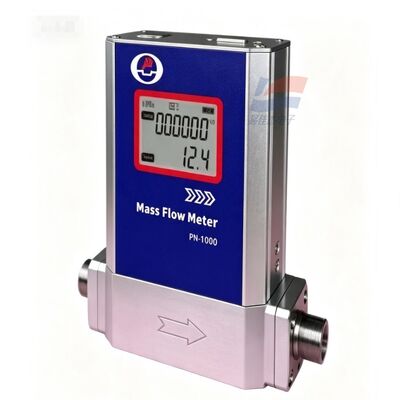

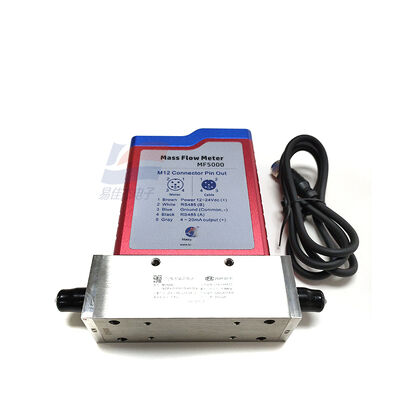

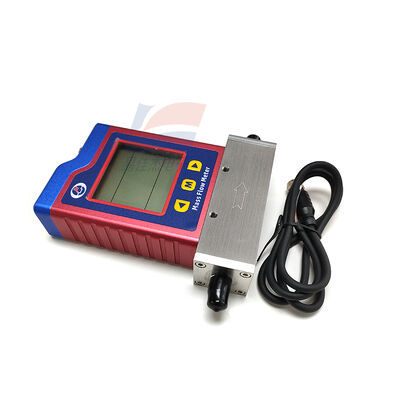

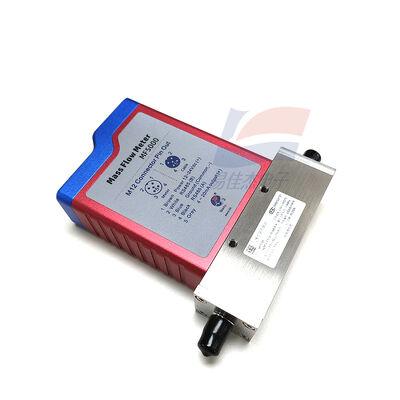

लेजर उपकरण सुरक्षा-गैस नियंत्रण के लिए YJJ MF5006-N-50-B-D-R कॉम्पैक्ट गैस मास फ्लो मीटर

उत्पाद विवरण:

लेजर उपकरण सुरक्षा-गैस नियंत्रण के लिए YJJ MF5006-N-50-B-D-R कॉम्पैक्ट गैस मास फ्लो मीटर

विशेषताएं:

I. मॉडल कोड तालिका का विस्तृत विश्लेषण

कोडिंग फ़ील्ड विवरण स्पष्टीकरण

MF5006 MF5000 श्रृंखला, DN6 व्यास, 1/4-NPT बाहरी थ्रेड एयर पोर्ट

N सामान्य गैर-विस्फोट-प्रूफ मानक संस्करण, एलसीडी डिस्प्ले के बिना

50 पूर्ण पैमाना 0.5 - 50 SLPM (मानक लीटर प्रति मिनट)

B 4-20mA एनालॉग करंट सिग्नल आउटपुट

D नाइट्रोजन, ऑक्सीजन, आर्गन, कार्बन डाइऑक्साइड, आदि स्वच्छ गैसों के लिए सुधार गुणांकों के स्विचिंग का समर्थन करता है; हवा का उपयोग करके कारखाने में कैलिब्रेटेड

R मूल मानक संस्करण संलग्नक संरचना

II. माप सिद्धांत

स्थिर तापमान अंतर MEMS थर्मल सेंसिंग चिप, सीधे गैस मास फ्लो रेट का पता लगाता है, अंतर्निहित तापमान-दबाव स्वचालित मुआवजा, आपूर्ति गैस दबाव और पर्यावरणीय तापमान में उतार-चढ़ाव से प्रभावित नहीं होता है; बाईपास सेंसिंग संरचना, पाइपलाइन दबाव हानि अत्यंत कम।

III. मुख्य प्रदर्शन पैरामीटर

प्रवाह सीमा: 0.5 - 50 SLPM

माप सटीकता: ±(1.5 + 0.5% FS)

पुनरावृत्ति त्रुटि: ≤ ±0.75% FS

रेंज अनुपात: 100:1, छोटे प्रवाह से बड़े प्रवाह तक स्थिर रूप से माप सकता है

T90 प्रतिक्रिया समय: ≤ 125ms

कैलिब्रेशन स्थिति: 20℃, मानक वायुमंडलीय दबाव स्वच्छ हवा

IV. विद्युत विनिर्देश

बिजली की आपूर्ति: DC 8 - 24V औद्योगिक DC बिजली की आपूर्ति

समग्र कार्य वर्तमान: ≤ 50mA

आउटपुट सिग्नल: B विनिर्देश 4 - 20mA रैखिक वर्तमान आउटपुट, 4mA 0 प्रवाह दर के अनुरूप है, 20mA पूर्ण पैमाने 50 SLPM के अनुरूप है

संचार इंटरफ़ेस: कोई RS485 नहीं, कोई एलसीडी स्क्रीन नहीं; पीएलसी अधिग्रहण मॉड्यूल से सीधे कनेक्शन के लिए उपयुक्त

V. पर्यावरणीय और दबाव-युक्त पैरामीटर

उपकरण पर्यावरणीय तापमान: -20℃ ~ +65℃

मापा गया गैस तापमान: -10℃ ~ +55℃

अधिकतम दबाव-युक्त क्षमता: 1.5MPa (15bar)

कार्य आर्द्रता: 0 - 95% RH, जल वाष्प का कोई संघनन नहीं

संगत माध्यम: हवा, नाइट्रोजन, ऑक्सीजन, आर्गन, कार्बन डाइऑक्साइड, आदि शुष्क और गैर-संक्षारक गैस

सुरक्षा ग्रेड: IP40

VI. यांत्रिक संरचना पैरामीटर

पाइपलाइन इंटरफ़ेस: 1/4-NPT बाहरी थ्रेड

सेंसर चैनल आंतरिक व्यास 6mm

गैस पथ गुहा सामग्री: 304 स्टेनलेस स्टील

क्षैतिज, ऊर्ध्वाधर बहु-दिशात्मक स्थापना का समर्थन करता है

VII. उत्पाद विशेषताएं

अत्यंत कम दबाव हानि, आपूर्ति गैस पाइपलाइन के दबाव क्षीणन का कारण नहीं बनेगी

चौड़ी रेंज अनुपात, 0.5SLPM छोटी गैस प्रवाह दर को स्थिर रूप से माप सकता है

मानक 4 - 20mA औद्योगिक वर्तमान आउटपुट, वायरिंग सरल, अधिकांश औद्योगिक नियंत्रण उपकरणों के साथ संगत

डिस्प्ले के बिना कॉम्पैक्ट बॉडी, स्थापना स्थान बचाता है, उपकरण गैस पथ के भीतर एकीकरण के लिए उपयुक्त

औद्योगिक-ग्रेड ईएमसी विरोधी-विद्युत चुम्बकीय हस्तक्षेप, प्रयोगशाला, अर्धचालक, वेल्डिंग उपकरण स्थितियों के साथ संगत

VIII. अनुप्रयोग उद्योग परिदृश्य (निर्यात एसईओ कीवर्ड एम्बेडिंग)

प्रयोगशाला गैस आपूर्ति सर्किट, ऑक्सीजन उत्पादन उपकरण गैस पथ निगरानी, वेल्डिंग सुरक्षा गैस, अर्धचालक प्रक्रिया गैस, संपीड़ित हवा पाइपलाइन का पता लगाना, ईंधन सेल इनलेट गैस, पर्यावरण वायु नमूनाकरण उपकरण, अक्रिय गैस आपूर्ति प्रणाली
