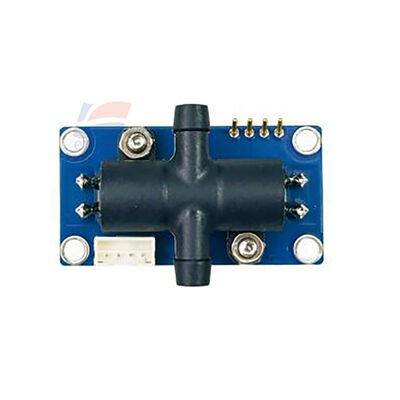

YJJ DM-OFC-B3 अल्ट्रासोनिक ऑक्सीजन एकाग्रता प्रवाह सेंसर TOF O2 मॉड्यूल के साथ बढ़ाया EMC

उत्पाद विवरण:

YJJ DM-OFC-B3 अल्ट्रासोनिक ऑक्सीजन सांद्रता प्रवाह सेंसर TOF O2 मॉड्यूल उन्नत EMC के साथ

विशेषताएं:

DM-OFC-B3 अल्ट्रासोनिक ऑक्सीजन सांद्रता प्रवाह सेंसर

पैरामीटर विवरण

मॉडल: DM-OFC-B3, TOF अल्ट्रासोनिक उड़ान समय अंतर विधि, DM-OFC श्रृंखला का शीर्ष कॉन्फ़िगरेशन संस्करण, **तापमान और दबाव दोहरी क्षतिपूर्ति + उन्नत EMC एंटी-इंटरफेरेंस**, अल्ट्रा-हाई फ्लो मेडिकल वेंटिलेटर और HFNC हाई-फ्लो ऑक्सीजन थेरेपी उपकरण के साथ संगत; केवल O₂/N₂ बाइनरी मिश्रित गैस के लिए

बुनियादी जानकारी

- मॉडल: DM-OFC-B3

- पता लगाने का सिद्धांत: TOF अल्ट्रासोनिक उड़ान समय

- मापने वाला माध्यम: ऑक्सीजन + नाइट्रोजन बाइनरी मिश्रण गैस (PSA ऑक्सीजन उत्पादन / वेंटिलेटर आउटपुट गैस)

- अनुप्रयोग: मेडिकल वेंटिलेटर, HFNC हाई-फ्लो ऑक्सीजन थेरेपी उपकरण, बड़े-प्रवाह औद्योगिक ऑक्सीजन उत्पादन इकाइयाँ; ऑक्सीजन शुद्धता + गैस प्रवाह की एक साथ ऑनलाइन निगरानी, ODM पूर्ण मशीन एकीकरण, पुराने उपकरण सेंसर का प्रतिस्थापन

- संस्करण स्थिति: B0 मूल संस्करण → B1 उन्नत संस्करण → B2 दबाव क्षतिपूर्ति के साथ → **B3 फ्लैगशिप मॉडल, उन्नत EMC, मजबूत एंटी-इलेक्ट्रोमैग्नेटिक इंटरफेरेंस, मेडिकल उपकरण के लिए उपयुक्त**

मुख्य माप पैरामीटर

- O₂ सांद्रता सीमा: **20.5% ~ 95.6% VOL**

- सांद्रता रिज़ॉल्यूशन: 0.1% VOL

- सांद्रता सटीकता: ±1.2% FS (5~50℃, तापमान और दबाव दोहरी क्षतिपूर्ति)

- प्रवाह सीमा: **0 ~ 30 L/min**

- प्रवाह रिज़ॉल्यूशन: 0.1 L/min

- प्रवाह सटीकता: ±0.2 L/min

- प्रतिक्रिया समय T90: ≤0.8s

- प्रीहीटिंग: पावर-ऑन रैपिड स्टार्टअप, 2 मिनट के भीतर पूर्ण सटीकता तक पहुँचता है

विद्युत पैरामीटर

- आपूर्ति वोल्टेज: DC 5V ~ 12V (विशिष्ट DC12V)

- औसत कार्य वर्तमान: ≤50mA

- संचार आउटपुट: UART TTL 3.3V (9600 बॉड दर), वैकल्पिक RS485

- अंतर्निहित: **दोहरी तापमान + दबाव क्षतिपूर्ति एल्गोरिथम + उन्नत EMC विद्युत चुम्बकीय संगतता**, मोटर और स्विचिंग बिजली आपूर्ति हस्तक्षेप की उपस्थिति में स्थिर माप

पर्यावरणीय स्थितियाँ

- कार्य तापमान: 5℃ ~ 50℃

- कार्य आर्द्रता: 5~85% RH, **कोई संघनन नहीं**

- अधिकतम सहनशीलता दबाव: 180kPa

- नमूना गैस आवश्यकताएँ: प्री-फ़िल्टरिंग और डीह्यूमिडिफिकेशन, कोई तरल पानी, धूल, CO₂/VOC और अन्य अशुद्धता गैसें नहीं

- सेवा जीवन: ≥10 वर्ष, कोई इलेक्ट्रोकेमिकल उपभोज्य तत्व नहीं, लंबे समय तक बार-बार कैलिब्रेशन से मुक्त

भौतिक विनिर्देश

- आयाम: 120.5 × 22 × 22 मिमी

- वजन: 25 ग्राम

- गैस पथ: सीधा गैस पथ, अत्यंत कम दबाव हानि, इनलेट और आउटलेट गैस के लिए कोई दिशा प्रतिबंध नहीं, पाइपलाइन एकीकरण के लिए सुविधाजनक

उत्पाद बिक्री बिंदु

1. TOF अल्ट्रासोनिक तकनीक, **ऑक्सीजन शुद्धता + प्रवाह दर मापदंडों का एक साथ संग्रह**, एकल मॉड्यूल 2 सेंसर को प्रतिस्थापित करता है

2. तापमान और दबाव दोहरी क्षतिपूर्ति + उन्नत EMC, एंटी-इलेक्ट्रोमैग्नेटिक इंटरफेरेंस, मेडिकल उपकरण की जटिल विद्युत चुम्बकीय स्थितियों के लिए उपयुक्त

3. प्रवाह दर ऊपरी सीमा 30L/min तक बढ़ाई गई, वेंटिलेटर, बड़े-प्रवाह HFNC हाई-फ्लो ऑक्सीजन थेरेपी उपकरण के लिए उपयुक्त

4. कोई उपभोज्य तत्व नहीं, लंबा सेवा जीवन, बाद के कैलिब्रेशन और रखरखाव लागत को कम करता है

5. UART डिजिटल सीरियल आउटपुट, एम्बेडेड मदरबोर्ड कनेक्शन के लिए सुविधाजनक, मेडिकल उपकरण के लिए ODM विकास और रखरखाव प्रतिस्थापन का समर्थन करता है
